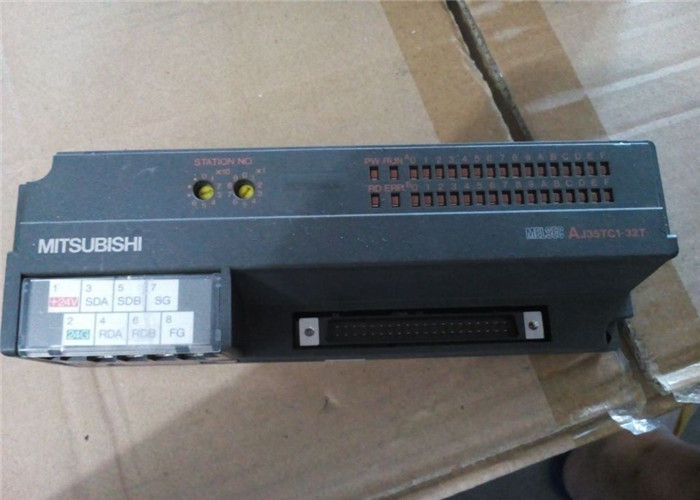

Módulo de Fuente de Alimentación Redundante AJ35TC1-32T Modelo Universal Mitsubishi
AJ35TC1-32T Descripción
El Mitsubishi AJ35TC1-32T es un módulo de E/S remota de salida de transistor digital de alta densidad y 32 puntos que pertenece a la serie MELSEC-A, diseñado para la red de campo MELSECNET/MINI (CC-Link). Opera como una estación de dispositivo remoto, recibiendo señales de control del PLC principal y conmutando cargas de CC a través de salidas de transistor de tipo sumidero (NPN) de alta velocidad. Este módulo cuenta con una interfaz de conector de 40 pines para un cableado compacto y de alta velocidad, lo que lo hace ideal para sistemas de automatización industrial que requieren numerosos puntos de control de salida de CC de alta velocidad y baja potencia.
AJ35TC1-32T Características Principales
- Salida de Transistor de Alta Densidad de 32 Puntos: Maximiza la capacidad de salida en un factor de forma compacto
- Tipo de Salida Sumidero (NPN): Compatible con cargas y actuadores industriales estándar de 24V CC
- Respuesta de Alta Velocidad: Tiempo de respuesta rápido de 2 ms para un control preciso en tiempo real
- Terminal Común Único: Los 32 puntos comparten un terminal común para simplificar el cableado
- Supresores de Sobretensión Incorporados: Protege los circuitos de salida de picos de voltaje y ruido de carga inductiva
- Conector Industrial de 40 Pines: Conexión segura y de alta densidad para una instalación eficiente en espacio
- Compatibilidad con MELSECNET/MINI: Integración perfecta con las redes de bus de campo CC-Link
- Estación de Dispositivo Remoto: Ocupa 4 estaciones en la red MELSECNET/MINI
- Montaje en Carril DIN: Montaje industrial estándar para un ensamblaje rápido del sistema
- Alta Inmunidad al Ruido: Aislamiento eléctrico entre la red y los circuitos de salida
- Indicadores de Estado LED: Monitorización visual del estado de la salida y la comunicación de red
AJ35TC1-32T Materiales y Aplicaciones
Materiales
- Carcasa: Resina termoplástica ignífuga y de alto impacto (clasificación UL94 V-0)
- Conector: Conector macho industrial de 40 pines para una transmisión de señal segura
- Componentes Internos: Transistores de conmutación de alta velocidad, diodos de protección contra sobretensiones y LEDs de estado
- Placa de Circuito: PCB FR-4 de alta temperatura con recubrimiento conformante para protección ambiental
- Cableado Interno: Conductores de cobre de alta pureza para una integridad de señal estable
Aplicaciones Típicas
- Automatización de Fábricas: Control de válvulas solenoides, pequeños motores de CC y lámparas indicadoras
- Maquinaria de Embalaje: Actuación de alta velocidad para mecanismos de sellado, corte y posicionamiento
- Líneas de Ensamblaje: Control de cilindros neumáticos, pinzas y actuadores de posicionamiento
- Manipulación de Materiales: Control de sistemas transportadores, compuertas de clasificación y mecanismos de parada
- Fabricación 3C y Electrónica: Control de precisión para equipos de prueba e inserción de componentes
- Máquinas de Impresión y Textiles: Control de actuadores de alta velocidad para registro y control de tensión
- Máquinas Herramienta: Control de sistemas de refrigeración, bombas de lubricación y enclavamientos de seguridad
- Robótica: Control de efectores finales y actuación de ejes auxiliares
AJ35TC1-32T Parámetros Importantes
| Parámetro |
Especificación |
| Número de Parte |
AJ35TC1-32T |
| Marca |
Mitsubishi Electric |
| Serie |
MELSEC-A Series / E/S Remota MELSECNET/MINI |
| Tipo de Módulo |
Módulo de Salida de Transistor Digital de 32 Puntos (Sumidero/NPN) |
| Puntos de Salida |
32 puntos, 1 terminal común |
| Voltaje de Salida |
CC 24V |
| Corriente de Salida |
0.1A (100mA) por punto; 1.6A por terminal común |
| Corriente de Fuga (APAGADO) |
≤ 0.1mA |
| Tiempo de Respuesta |
2 ms |
| Protección de Salida |
Supresor de sobretensión incorporado para cargas inductivas |
| Aislamiento |
Aislamiento eléctrico entre la red y los circuitos de salida |
| Compatibilidad de Red |
MELSECNET/MINI (CC-Link) |
| Ocupación de Estación |
4 estaciones de dispositivo remoto |
| Interfaz de Conexión |
Conector industrial de 40 pines |
| Fuente de Alimentación |
Interna: CA 170V ~ 264V |
| Temperatura de Operación |
0°C ~ +55°C |
| Temperatura de Almacenamiento |
-20°C ~ +75°C |
| Humedad de Operación |
10% ~ 90% HR (sin condensación) |
| Certificaciones |
Cumple con UL, cUL, CE, RoHS |
| Estado del Producto |
Descontinuado (reemplazado por módulos CC-Link más nuevos) |
