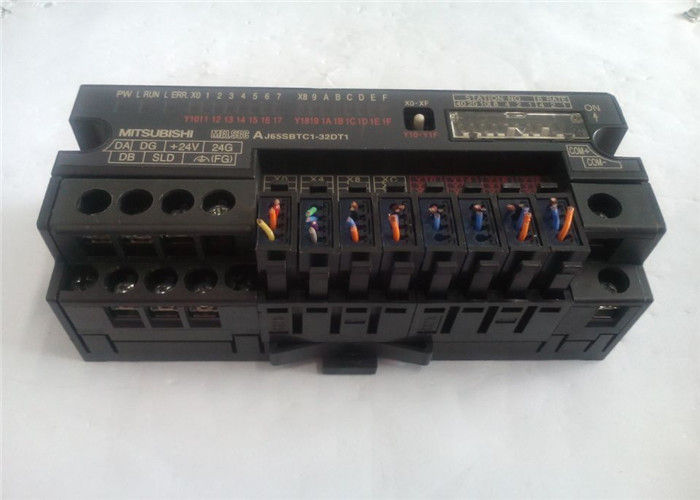

Módulo de fuente de alimentación redundante AJ65SBTC1-32DT1 Mitsubishi Modelo universal
AJ65SBTC1-32DT1 Descripción
El AJ65SBTC1-32DT1 es un módulo de E/S digital remoto de alta densidad y ahorro de espacio diseñado para sistemas de bus de campo abierto CC-Link de Mitsubishi, totalmente compatible con los PLC de las series MELSEC-A/Q/L. Integra 16 canales de entrada digital de 24 V CC y 16 canales de salida digital de transistor (tipo sumidero) en una sola unidad delgada, lo que permite la recopilación fiable de señales de sensores/interruptores de campo y el control de actuadores (solenoides, relés, válvulas) a través de la comunicación CC-Link. Diseñado para la expansión de E/S distribuidas industriales, simplifica el cableado del armario, aumenta la flexibilidad del sistema y ofrece un rendimiento estable en entornos de fábrica hostiles, ideal para líneas de montaje, máquinas herramienta, manipulación de materiales y aplicaciones de control de procesos.
AJ65SBTC1-32DT1 Características principales
- E/S mixtas de 32 puntos: 16 canales de entrada digital de 24 V CC + 16 canales de salida de transistor tipo sumidero (32 puntos en total), diseño de alta densidad para minimizar el número de módulos y el espacio del armario de control.
- Cumplimiento de CC-Link: Soporta completamente CC-Link Ver.1.10/2.00, con velocidades de transmisión seleccionables automáticamente de hasta 10 Mbps para una transmisión de datos rápida y estable entre el campo y el PLC principal.
- Factor de forma compacto ultradelgado: Perfil delgado optimizado para montaje denso en carril DIN, maximizando la utilización del espacio del armario.
- Aislamiento por optoacoplador: Aislamiento de 500 V CA entre circuitos de entrada/salida/internos, proporcionando una fuerte inmunidad a interferencias electromagnéticas (EMI) y ruido para un funcionamiento fiable en entornos industriales.
- Configuración flexible de respuesta: Tiempo de respuesta de entrada configurable (0,2/1,5/5/10 ms) para adaptarse a diferentes requisitos de velocidad de aplicación; conmutación de salida rápida para control en tiempo real.
- Diagnóstico LED claro: LEDs de estado de entrada/salida de canal individual + indicadores de estado del módulo/red para una rápida localización de fallos y mantenimiento.
- Fácil instalación: Montaje en carril DIN (TH35-7.5) con terminales de tornillo, configuración plug-and-play, reconocimiento automático de red y configuración sencilla mediante interruptores DIP.
- Alta fiabilidad: Construcción de grado industrial con resistencia a vibraciones/golpes, tolerancia a amplias temperaturas y bajo consumo de energía para un funcionamiento estable a largo plazo.
- Ocupación de una sola estación: Ocupa solo 1 estación de dispositivo remoto CC-Link, simplificando la gestión de direcciones de red y recursos.
AJ65SBTC1-32DT1 Materiales y aplicaciones
Materiales
- Carcasa: Termoplástico de ingeniería de alta resistencia y retardante de llama (clasificación UL94 V-0), resistente a impactos y seguro contra incendios para uso industrial.
- Terminales: Terminales de tornillo de latón niquelado (tamaño M3), resistentes a la corrosión, conexión segura de cables (par: 0,59-0,88 N·m), soporta cables trenzados de 0,3-2,0 mm².
- Circuitos internos: PCB de epoxi de vidrio FR-4 con optoacopladores de alta fiabilidad, transistores y componentes de montaje en superficie para un aislamiento y conmutación de señal estables.
- Montaje: Clip de carril DIN de plástico reforzado (montaje en 6 direcciones) + orificios para tornillos M4 para instalación fija (par: 0,78-1,08 N·m).
- Componentes de salida: Transistores de potencia de alto rendimiento con protección contra sobrecorriente, lo que garantiza una larga vida útil para el control de actuadores.
Aplicaciones típicas
- Automatización de fábricas: Líneas de montaje, máquinas de embalaje, sistemas de transporte, equipos de clasificación para entrada de sensores y control de solenoides/válvulas.
- Máquinas herramienta y robótica: Máquinas CNC, centros de mecanizado, brazos robóticos para entrada de interruptores de límite y control de salida de actuadores neumáticos/hidráulicos.
- Manipulación de materiales: Logística de almacenes, equipos de elevación, paletizadores para detección de posición y control de movimiento.
- Control de procesos: Plantas de alimentos y bebidas, farmacéuticas y químicas que requieren E/S mixtas estables en entornos con alta EMI.
- Equipos industriales generales: Maquinaria textil, de plástico y de procesamiento de metales para adquisición de señales digitales distribuidas y control de encendido/apagado.
AJ65SBTC1-32DT1 Parámetros importantes
| Parámetro |
Especificación |
| Número de pieza |
AJ65SBTC1-32DT1 |
| Marca |
Mitsubishi Electric |
| Tipo de producto |
Módulo de E/S digital mixto compacto CC-Link (esclavo de dispositivo remoto) |
| Configuración de E/S |
16 canales de entrada digital de 24 V CC + 16 canales de salida de transistor tipo sumidero (32 puntos en total) |
| Especificaciones de entrada |
|
| Tipo de entrada |
Compatible con sumidero/fuente, terminal común (1 común para 16 entradas) |
| Voltaje de entrada |
Nominal: 24 V CC (rizado ≤5%); Operativo: 19,2–26,4 V CC |
| Corriente de entrada |
Aprox. 7 mA/canal (24 V CC); 100% simultáneo ENCENDIDO |
| Umbral de encendido/apagado |
ENCENDIDO: ≥14 V CC / ≥3,5 mA; APAGADO: ≤6 V CC / ≤1,7 mA |
| Resistencia de entrada |
Aprox. 3,3 kΩ/canal |
| Tiempo de respuesta de entrada |
Configurable: 0,2 / 1,5 / 5 / 10 ms (APAGADO→ENCENDIDO / ENCENDIDO→APAGADO) |
| Aislamiento (entrada) |
Aislamiento por optoacoplador: 500 V CA (entrada a circuito interno) |
| Especificaciones de salida |
|
| Tipo de salida |
Transistor tipo sumidero (NPN), 1 común para 16 salidas |
| Voltaje de salida |
24 V CC (fuente de alimentación externa) |
| Corriente de salida |
Máx. 0,5 A/canal; Máx. total 4 A/módulo |
| Corriente de fuga |
≤0,1 mA (estado APAGADO) |
| Tiempo de respuesta de salida |
APAGADO→ENCENDIDO: ≤0,2 ms; ENCENDIDO→APAGADO: ≤0,5 ms |
| Corriente de sobretensión |
Máx. 1 A/canal (≤10 ms) |
| Aislamiento (salida) |
Aislamiento por optoacoplador: 500 V CA (salida a circuito interno) |
| Comunicación CC-Link |
|
| Estándar soportado |
CC-Link Ver.1.10 / Ver.2.00 |
| Velocidad en baudios |
Seleccionable automáticamente: 156 kbps / 625 kbps / 2,5 Mbps / 5 Mbps / 10 Mbps |
| Tipo de estación |
Estación de dispositivo remoto (esclavo) |
| Estaciones ocupadas |
1 estación |
| Especificaciones generales |
|
| Alimentación del módulo |
24 V CC (rizado ≤5%); Operativo: 20,4–26,4 V CC |
| Consumo de energía |
≤100 mA (24 V CC, todas las E/S ENCENDIDAS) |
| Montaje |
Carril DIN de 35 mm (TH35-7.5Fe/Al) + fijación con tornillo M4 |
| Tamaño del cable del terminal |
0,3–2,0 mm² (AWG22–14) cable trenzado |
| Temperatura de funcionamiento |
0 °C a +55 °C |
| Temperatura de almacenamiento |
-25 °C a +75 °C |
| Humedad |
10–90% HR (sin condensación) |
| Resistencia a la vibración |
5–150 Hz, 9,8 m/s² (3 ejes) |
| Resistencia a los golpes |
147 m/s² (3 ejes) |
| Grado de protección |
IP20 (instalación en armario interior) |
| Dimensiones (An×Al×Pr) |
Aprox. 12 × 90 × 60 mm |
| Peso |
Aprox. 280 g |
| Certificaciones |
CE, UL, cUL, RoHS, Certificado CC-Link |
| Compatibilidad |
PLC de las series MELSEC-A/Q/L, estaciones maestras CC-Link |
| Estado |
Activo (en producción) |
