AJ65DBTB1-32R Modelo universal de Mitsubishi Módulo de suministro de energía redundante
Se trata de un sistema de control de las emisiones de gases de escape. Descripción

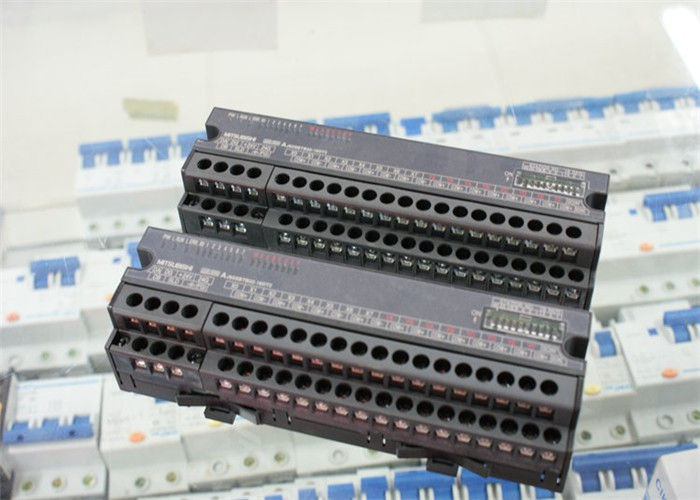

ElMitsubishi AJ65DBTB1-32Res un material compacto de alta densidadCC-Linkmódulo de E/S remoto de la serie MELSEC-A, diseñado exclusivamente paraSalida del relé de 32 puntoscontrol en sistemas de automatización industrial, actuando como una estación de salida remota en la red de campo CC-Link,recibe señales de control del PLC principal y cambia varias cargas de campo a través de sus relés electromecánicos incorporadosEste módulo proporciona una solución robusta y rentable para aplicaciones de control distribuido que requieren un gran número de puntos de conmutación de carga aislados y de múltiples tensiones.
Se trata de un sistema de control de las emisiones de gases de escape.Características clave
- Salida de relé de alta densidad: 32 puntos de salida de relé independientes para una eficiencia máxima del cableado
- Compatibilidad de las redes CC-Link: Compatible con la versión 1 de CC-Link.1, ocupando1 estación
- Apoyo a la carga de varios voltajesLos contactos del relé cambian ambos.24 V de corriente continuayAcción de corriente alterna 240 Vcargas
- Capacidad de alta corriente:2A por puntoy4A por terminal común(máximo 16A en total)
- Productos aislados: aislamiento optoelectrónico completo entre la lógica interna y las salidas de campo
- Relé de larga duración: Vida útil mecánica ≥ 10 millones de operaciones; Vida útil eléctrica ≥ 100.000 operaciones
- Diseño que ahorra espacio: Casas delgadas y compactas para un montaje eficiente del tren DIN
- Terminos de tornillo seguros: Bloque terminal de tornillo M3.5 de 50 puntos para conexiones fiables y resistentes a las vibraciones
- Comunización agrupada: Configuración común de 4 puntos (8 grupos en total) para cableado flexible
- LED de estado despejado: Indicadores LED individuales para cada salida y estado de la red
- Durabilidad industrial: Alta resistencia a las vibraciones, golpes y fluctuaciones de temperatura
- Estándares mundiales: Certificado UL, cUL y CE para uso internacional
Se trata de un sistema de control de las emisiones de gases de escape.Materiales y aplicaciones
Materiales
- Vivienda: Termoplástico resistente a la llama de alta resistencia (con clasificación UL 94 V-0)
- Bloque de terminales: aleación de cobre niquelada para una excelente conductividad y resistencia a la corrosión
- PCB interno: Vidrio epoxi FR-4 con recubrimiento conformado duradero
- Relay de salida: Relé electromecánico de alta calidad con contactos de aleación de plata
- Base de montaje: Plástico reforzado para la instalación segura de un carril DIN de 35 mm
Aplicaciones típicas
- Automatización de fábricas: Control de las válvulas de solenoides, los contactores y los relés en las líneas de producción
- Manejo del material: Sistemas de transporte, máquinas de embalaje y equipos de clasificación
- Control de procesos: Actuación de válvulas neumáticas/hidráulicas y motores de bombas
- Automatización de edificios: Control de la iluminación, sistemas HVAC y control de acceso
- Máquinas herramientas: Control de husillo, sistemas de refrigerante y bloqueos de seguridad
- Distribución de energía: Control de los interruptores y gestión de la energía
- Alimentos y bebidas: Máquinas y aparatos para rellenar, sellar y etiquetar
- Fabricación de automóviles: líneas de soldadura, cabinas de pintura y estaciones de montaje
Se trata de un sistema de control de las emisiones de gases de escape.Parámetros importantes
| Parámetro |
Especificación |
| Número de la parte |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Marca del producto |
Se trata de un proyecto de investigación de la Comisión. |
| Serie |
Se aplican las siguientes medidas: |
| Tipo de red |
El sistema de conexión CC-Link (versión 1.1) |
| Tipo de estación |
Estación de salida remota |
| Estaciones ocupadas |
1 estación |
| Especificaciones de salida |
|
| Tipo de salida |
Contacto con el relé (normalmente abierto - NO) |
| Número de resultados |
32 puntos |
| Voltado de carga nominal |
El valor de las emisiones de CO2 de las instalaciones eléctricas |
| Corriente de carga nominal |
2A por punto (carga resistiva) |
| Corriente común |
4A por común |
| Corriente de carga total |
Máximo 16A por módulo |
| Producción común |
4 puntos / común (8 grupos) |
| Material de contacto |
De aleación de plata |
| Vida mecánica |
≥ 10 años000, 000 operaciones |
| Vida eléctrica |
≥ 100 000 operaciones (con carga nominal) |
| Tiempo de respuesta de salida |
≤ 12 ms |
| El aislamiento |
Aislamiento del optoacoplador |
| Especificaciones generales |
|
| Fuente de alimentación |
DC 24V ± 10% |
| Consumo de corriente interna |
Aproximadamente 80mA (0,08A) |
| Tensión de aislamiento |
1500 V CA (entre circuitos internos y E/S externos) |
| Las dimensiones (W × H × D) |
Se aplicarán los siguientes requisitos: |
| Peso |
Aproximadamente 0,7 kg |
| El montaje |
Rejillo DIN de 35 mm |
| Temperatura de funcionamiento |
0 ~ + 55 °C |
| Temperatura de almacenamiento |
-20 ~ +75 °C |
| Humedad de funcionamiento |
10 ~ 90% RH (no condensado) |
| Resistencia a las vibraciones |
5 ~ 150 Hz, 9,8 m/s2 (conforme a las normas JIS B 3502, IEC 61131-2) |
| Resistencia al choque |
Las condiciones de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo. |
| Calificación de protección |
Se aplicará el método de ensayo de la prueba de seguridad. |
| Las normas |
Se aplicará el método de ensayo de la composición de los materiales. |
| País de origen |
Japón |
