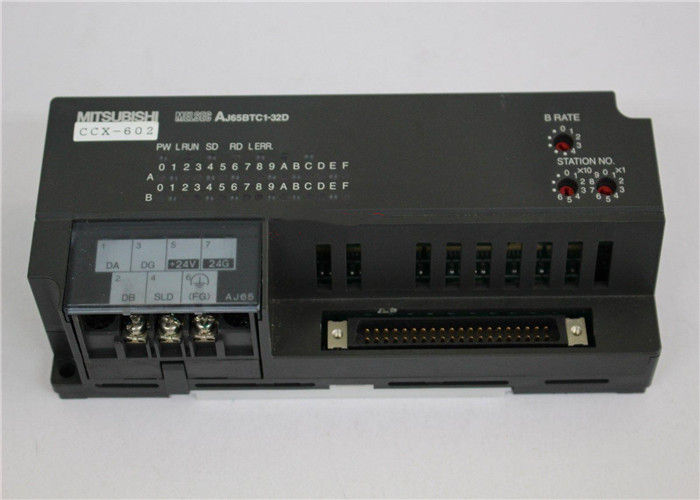

Módulo de fuente de alimentación redundante Mitsubishi Universal modelo AJ65BTC1-32D
AJ65BTC1-32D Descripción
El AJ65BTC1-32D es un módulo de entrada digital compacto y de alta densidad de Mitsubishi Electric, diseñado para el sistema de bus de campo abierto CC-Link. Sirve como un módulo esclavo de E/S remota, lo que permite la recopilación confiable de señales digitales de encendido/apagado de 32 canales de sensores de campo, interruptores y dispositivos de contacto, y la transmisión de estas señales al controlador PLC principal a través de la red CC-Link. Con un diseño delgado y que ahorra espacio, instalación plug-and-play y alta inmunidad al ruido, es ideal para la expansión de E/S distribuidas en sistemas de automatización industrial, simplificando el cableado y mejorando la flexibilidad del sistema para aplicaciones de automatización de fábricas, máquinas herramienta y control de procesos.
AJ65BTC1-32D Características clave
- Entrada digital de 32 canales: Proporciona 32 canales de entrada de CC independientes para la recopilación de señales de alta densidad, lo que reduce la cantidad de módulos y el espacio del gabinete
- Compatibilidad con bus de campo CC-Link: Cumple totalmente con los estándares CC-Link Ver.1.10/Ver.2.00, soporta velocidades de transmisión de hasta 10 Mbps para una transmisión de datos rápida y estable
- Diseño compacto y delgado: Perfil ultradelgado (solo 12 mm de ancho) para montaje de alta densidad en paneles de control, optimizando la utilización del espacio del gabinete
- Instalación Plug-and-Play: Montaje fácil en riel DIN, conexión de terminales sin herramientas y reconocimiento automático de la red CC-Link para una configuración rápida
- Alta inmunidad al ruido: Diseño EMC de grado industrial con circuitos de entrada aislados, lo que garantiza un funcionamiento estable en entornos industriales electromagnéticos hostiles
- Indicadores de estado LED: LEDs de estado de entrada de canal individual (verde) y LEDs de estado de alimentación/red del módulo para diagnóstico y solución de problemas en tiempo real
- Amplio rango de voltaje de entrada: Soporta entrada de 24 V CC (compatible con sumidero/fuente), compatible con la mayoría de los sensores e interruptores industriales estándar
- Protección de aislamiento: Aislamiento galvánico entre los circuitos de entrada y el bus CC-Link (2500 V CA), lo que evita la interferencia de señales y protege el controlador principal
- Alta fiabilidad: Larga vida útil, bajo consumo de energía y amplio rango de temperatura de funcionamiento para operación industrial continua
- Cableado flexible: Bloque de terminales de tornillo para una conexión de cable segura, soporta cables de 0,5 a 1,5 mm² para un cableado de campo estable
AJ65BTC1-32D Materiales y aplicaciones
Materiales
- Carcasa: Termoplástico de ingeniería de alta resistencia y retardante de llama (UL94 V-0), resistente a impactos y seguro contra incendios
- Bloque de terminales: Terminales de tornillo de latón niquelado, resistentes a la corrosión para una sujeción de cables segura y a largo plazo
- Circuito interno: PCB de epoxi de vidrio FR-4 de grado industrial con optoacopladores de alta fiabilidad para aislamiento de señales
- Base de montaje: Clip de riel DIN de plástico reforzado, compatible con rieles DIN estándar de 35 mm
- Componentes LED: LEDs industriales de alto brillo para una indicación de estado clara en diversas condiciones de iluminación
- Componentes internos: Optoacopladores, condensadores y resistencias de alta calidad para un procesamiento de señales y aislamiento estables
Aplicaciones típicas
- Automatización de fábricas: Líneas de montaje, máquinas de embalaje, sistemas de manipulación de materiales y control de cintas transportadoras
- Máquinas herramienta: Máquinas CNC, centros de mecanizado y equipos robóticos para entrada de señales de interruptores de límite y sensores
- Control de procesos: Plantas de procesamiento de alimentos y bebidas, farmacéuticas y químicas para la recopilación de señales digitales
- Manipulación de materiales: Automatización de almacenes, sistemas de clasificación y equipos de elevación para detección de posición y estado
- Embalaje e impresión: Maquinaria de embalaje, imprentas y equipos de etiquetado para monitoreo de sensores e interruptores
- Automatización de edificios: Sistemas HVAC, control de acceso y sistemas de seguridad contra incendios para la adquisición de señales de entrada digital
- Maquinaria industrial general: Equipos de procesamiento textil, plástico y metal para expansión remota de E/S digital
AJ65BTC1-32D Parámetros importantes
| Parámetro |
Especificación |
| Número de pieza |
AJ65BTC1-32D |
| Marca |
Mitsubishi Electric |
| Tipo de producto |
Módulo de entrada digital compacto CC-Link |
| Número de canales de entrada |
32 canales (compatibles con sumidero/fuente) |
| Voltaje de entrada |
24 V CC (nominal), 19,2–28,8 V CC (rango operativo) |
| Impedancia de entrada |
3,3 kΩ por canal |
| Voltaje de entrada ON |
≥19 V CC |
| Voltaje de entrada OFF |
≤5 V CC |
| Corriente de entrada |
Aprox. 7 mA por canal (a 24 V CC) |
| Voltaje de aislamiento |
2500 V CA (entre circuitos de entrada y bus CC-Link) |
| Velocidad de transmisión CC-Link |
156 kbps / 625 kbps / 2,5 Mbps / 5 Mbps / 10 Mbps (autoseleccionable) |
| Tipo de estación CC-Link |
Estación de dispositivo remoto (esclavo) |
| Número de estaciones ocupadas |
1 estación |
| Ciclo de actualización de datos |
Máx. 1,1 ms (a 10 Mbps) |
| Montaje |
Montaje en riel DIN de 35 mm |
| Conexión de terminales |
Tornillo, cable de 0,5–1,5 mm² |
| Temperatura de funcionamiento |
-10 °C a +55 °C |
| Temperatura de almacenamiento |
-25 °C a +75 °C |
| Humedad |
5–95 % HR (sin condensación) |
| Grado de protección |
IP20 (cerrado, para instalación en gabinete) |
| Dimensiones (An. x Al. x Pr.) |
12 x 100 x 60 mm |
| Peso |
Aprox. 120 g |
| Fuente de alimentación |
24 V CC ±10 % (fuente de alimentación externa) |
| Consumo de energía |
Aprox. 4,5 W |
| Certificaciones |
CE, UL, cUL, RoHS, Certificado CC-Link |
| Compatibilidad |
PLCs Mitsubishi MELSEC-Q, MELSEC-L, MELSEC-FX series, módulos maestros CC-Link |
| Estado |
En producción |
