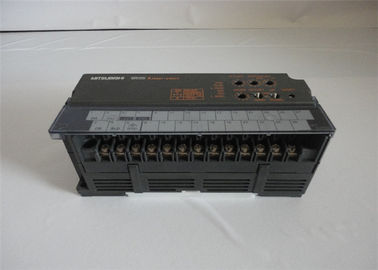

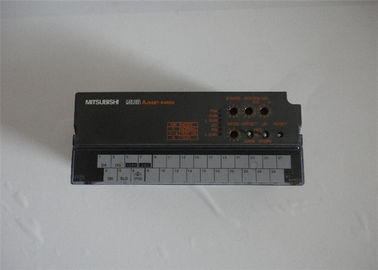

AJ65BT-64RD3 Módulo de fuente de alimentación redundante universal Mitsubishi, rojo
AJ65BT-64RD3 Descripción
El AJ65BT-64RD3 sirve como un módulo de E/S remoto CC-Link dedicado a la medición de temperatura. Funciona como una estación esclava en una red CC-Link, lo que permite la monitorización y el control centralizados por parte de un PLC maestro (por ejemplo, la serie Mitsubishi Q). El módulo está diseñado para la adquisición de temperatura de alta precisión en entornos como protección ambiental, industria química, electrónica y aplicaciones eléctricas. Su función principal es interactuar con sensores Pt100 o JPt100 de 3 hilos, digitalizar las señales de temperatura analógicas y transmitir los datos a través del bus CC-Link al sistema de control central.
AJ65BT-64RD3 Características
- 1.
Medición de alta precisión: El módulo ofrece una precisión excepcional, con una desviación de ±0,1% a una temperatura ambiente de 25±5°C. Incluso en condiciones de temperatura más amplias (por debajo de 20°C o por encima de 30°C), mantiene una precisión de ±0,25%
- 2.
Conexión de 3 hilos para una mayor precisión: Utiliza un método de conexión de 3 hilos para los RTD de platino. Esta configuración ayuda a compensar la resistencia del cable, reduciendo significativamente los errores de medición en comparación con las configuraciones de 2 hilos y garantizando datos más fiables.
- 3.
Velocidad de conversión rápida: Cada canal tiene un tiempo de conversión de 40 ms, lo que permite un muestreo relativamente rápido de los cambios de temperatura en los cuatro canales.
- 4.
Integración de red CC-Link: Como módulo esclavo compatible con CC-Link Ver.2.0, admite comunicación de alta velocidad de hasta 10 Mbps. Esto permite el control distribuido, donde el módulo se puede instalar cerca de los sensores de temperatura, reduciendo los costos de cableado y mejorando la fiabilidad del sistema.
- 5.
Aislamiento eléctrico: El módulo proporciona aislamiento de acoplador fotoeléctrico entre los circuitos de entrada del sensor Pt100 y el bus de comunicación CC-Link, lo que mejora la inmunidad al ruido y protege el sistema de las diferencias de potencial de tierra.
AJ65BT-64RD3 Material y aplicaciones
La construcción del módulo implica componentes electrónicos montados en una PCB alojada dentro de una unidad compacta. Las conexiones externas se realizan a través de bloques de terminales de tornillo robustos (tornillos M3.5) tanto para la comunicación/alimentación como para las señales de entrada/salida del sensor. Su uso principal de material se centra en la electrónica de grado industrial fiable diseñada para un funcionamiento a largo plazo.
Su principal aplicación es en la automatización industrial para la monitorización precisa de la temperatura. Los casos de uso típicos incluyen:
- •
Industrias de proceso: Monitorización de las temperaturas de reacción en plantas químicas o control de temperatura en equipos de protección ambiental.
- •
Fabricación: Vigilancia de la temperatura en la producción de componentes electrónicos, la fabricación de baterías y varios sistemas eléctricos.
- •
Integración de equipos: Sirviendo como un componente crítico en maquinaria que requiere retroalimentación de temperatura de alta resolución para bucles de control.
AJ65BT-64RD3 Parámetros técnicos clave
Las especificaciones técnicas esenciales del AJ65BT-64RD3 se resumen en la tabla siguiente.
|
|
|
|
|
|
|
|
Pt100, JPt100 (tipo de 3 hilos)
|
|
|
-180°C a 600°C (tanto para Pt100 como para JPt100)
|
|
|
|
|
Velocidad de conversión
|
|
|
|
Binario de 16 bits (-1800 a 6000) / Binario de 32 bits (-180000 a 600000)
|
|
|
±0,1% (a 25±5°C); ±0,25% (a 30°C)
|
|
Tensión de alimentación
|
|
|
Estaciones CC-Link ocupadas
|
|
|
|
Aislamiento de fotocoplador entre la entrada del sensor y CC-Link
|
|
Dimensiones (Al x An x Pr)
|
|
|
|
|
AJ65BT-64RD3 especificaciones
| Número de canales |
| Salida digital |
Valor de temperatura medido |
| Método de medición |
| Detector de temperatura de resistencia aplicable |
| Rango de temperatura medido |
Pt100 |
| JPt100 |
| Corriente de salida de detección de temperatura |
| Resolución |
| Precisión general (precisión para el valor máximo) |
Temperatura ambiente: 25±5 ﾟC |
| Temperatura ambiente: menos de 20 °C, más de 30 °C |
| Velocidad de conversión |
| Método de aislamiento |
| Tensión de resistencia dieléctrica |
| Resistencia de aislamiento |
| Tipo de estación |
| Número de estaciones ocupadas |
| Fuente de alimentación del módulo |
Voltaje |
| Corriente |
| Tiempo de fallo de alimentación momentáneo admisible |
| Interfaz externa |
| Cable de comunicación |
| Dimensiones externas |
Altura |
| Ancho |
| Profundidad |
| Peso |
|
4 canales
|
|
Valor binario firmado de 16 bits (-1800...6000: valor al primer decimal × 10)
Valor binario firmado de 32 bits (-180000...600000: valor al tercer decimal × 1000)
|
|
Método de 3 hilos
|
|
Pt100, JPt100
|
|
-180...600 ˚C
|
|
-180...600 ˚C
|
|
1 mA
|
|
0,025 ˚C
|
|
±0,1 %
|
|
±0,25 %
|
|
40 ms/canal
|
|
Entre la entrada RTD de platino y la transmisión CC-Link: Fotocoplador
Entre canales: No aislamiento
|
|
Entre el lote del sistema de alimentación y tierra, entre el lote del sistema de alimentación y el lote del sistema de comunicación, entre el lote del sistema de comunicación y el lote de entrada de temperatura, entre el lote de entrada de temperatura y tierra: 500 V CA 1 minuto
|
|
Entre el lote del sistema de alimentación y tierra, entre el lote del sistema de alimentación y el lote del sistema de comunicación, entre el lote del sistema de comunicación y el lote de entrada de temperatura, entre el lote de entrada de temperatura y tierra: 10 MΩ o superior mediante un comprobador de resistencia de aislamiento de 500 V CC
|
|
Estación de dispositivo remoto (estación de dispositivo remoto Ver. 1)
|
|
4 estaciones
|
|
24 V CC (18...30 V CC)
|
|
0,17 A
|
|
1 ms
|
|
Parte de comunicación, parte de alimentación del módulo: bloque de terminales de dos piezas de 7 puntos (tornillo M3.5)
Parte de E/S: bloque de terminales de dos piezas de 27 puntos (tornillo M3.5)
|
|
Cable dedicado CC-Link
|
|
65 mm
|
|
151,9 mm
|
|
63 mm
|
|
0,38 kg
|
AJ65BT-64RD3 Especificaciones generales
| Temperatura ambiente de funcionamiento |
| Temperatura ambiente de almacenamiento |
| Humedad ambiente de funcionamiento |
| Humedad ambiente de almacenamiento |
| Resistencia a la vibración |
Cumple con JIS B 3502 e IEC 61131-2 |
Bajo vibración intermitente |
| Bajo vibración continua |
| Resistencia a los golpes |
| Atmósfera de funcionamiento |
| Altitud de funcionamiento |
| Ubicación de la instalación |
| Categoría de sobretensión |
| Grado de contaminación |
|
0...55 ˚C
|
|
-20...75 ˚C
|
|
10...90 %RH, sin condensación
|
|
10...90 %RH, sin condensación
|
|
Frecuencia: 5...8,4 Hz, Amplitud: 3,5 mm
Frecuencia: 8,4...150 Hz, Aceleración: 9,8 m/s2
Recuento de barrido: 10 veces en cada una de las direcciones X, Y, Z
|
|
Frecuencia: 5...8,4 Hz, Amplitud: 1,75 mm
Frecuencia: 8,4...150 Hz, Aceleración: 4,9 m/s2
|
|
Cumple con JIS B 3502 e IEC 61131-2
(147 m/s2, 3 veces en 3 direcciones X, Y, Z)
|
|
Sin gases corrosivos
|
|
0...2000 m
|
|
Dentro de un panel de control
|
|
II o menos
|
|
2 o menos
|
