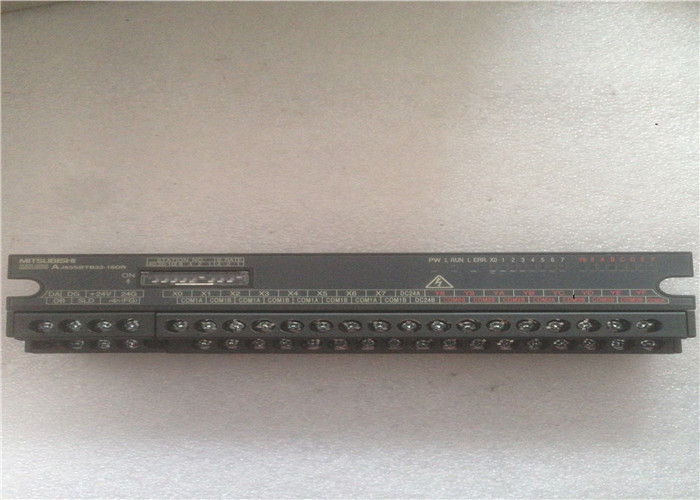

Módulo de fuente de alimentación redundante Mitsubishi Universal modelo AJ65SBTB32-16DR 24VDC/240VAC
AJ65SBTB32-16DR Descripción
El Mitsubishi AJ65SBTB32-16DR es un módulo de E/S remota CC-Link compacto y de alto rendimiento diseñado para sistemas de automatización industrial. Pertenece a la serie MELSEC-A y proporciona una interfaz fiable entre los dispositivos de campo y el controlador PLC principal. Esta unidad de E/S combinada cuenta con 8 puntos de entrada de CC de 24V y 8 puntos de salida de relé, ofreciendo capacidades de detección de señales y conmutación de cargas en una sola unidad que ahorra espacio. Se comunica a través de la red de campo abierta CC-Link, lo que permite una arquitectura de control distribuida y flexible con fácil instalación y mantenimiento.
AJ65SBTB32-16DR Características principales
- Compatibilidad con red CC-Link: Integración perfecta con redes industriales CC-Link, ocupando 1 estación
- Configuración de E/S mixta: 8 entradas de CC de 24V + 8 salidas de relé para un manejo versátil de señales
- Versatilidad de salida de relé: Admite cargas de CC de 24V y CA de 240V hasta 2A por punto
- Tiempo de respuesta rápido: Respuesta de entrada ≤ 1,5 ms; Respuesta de salida ≤ 12 ms
- Alta inmunidad al ruido: Aislamiento por optoacoplador entre E/S y circuitos internos
- Diseño que ahorra espacio: Perfil delgado (179 × 50 × 40 mm) para un montaje eficiente en carril DIN
- Cableado fácil de usar: Bloque de terminales de tornillo con protección para los dedos para conexiones seguras y fiables
- Conexión común flexible: Entradas: 8 puntos comunes; Salidas: 4 puntos comunes (2 grupos)
- Indicación de estado: Indicadores LED integrados para el estado de alimentación, red, entrada y salida
- Construcción duradera: Diseñado para entornos industriales con alta resistencia a las vibraciones
- Amplia temperatura de funcionamiento: -25°C a 75°C (almacenamiento) y 0°C a 55°C (operación)
- Certificaciones globales: Certificado UL, cUL, CE para uso en todo el mundo
AJ65SBTB32-16DR Materiales y aplicaciones
Materiales
- Carcasa: Termoplástico de alta resistencia y retardante de llama (UL 94 V-0)
- Terminales: Terminales de tornillo de cobre niquelado para resistencia a la corrosión y alta conductividad
- Placa de circuito interno: Epoxi de vidrio FR-4 con recubrimiento conformante para protección contra polvo y humedad
- Relés de salida: Relés electromecánicos de alta calidad con larga vida útil mecánica y eléctrica
- Componentes internos: Optoacopladores, resistencias y condensadores de grado industrial para un rendimiento estable
- Base de montaje: Plástico reforzado para una instalación segura en carril DIN
Aplicaciones típicas
- Automatización de fábricas: Máquinas herramienta, líneas de montaje y sistemas de transporte
- Manipulación de materiales: Máquinas de embalaje, sistemas de clasificación y celdas robóticas
- Control de procesos: Monitorización de temperatura, presión y nivel con control por relé
- Automatización de edificios: Control de HVAC, sistemas de iluminación y control de acceso
- Distribución de energía: Monitorización de circuitos, control de disyuntores y gestión de energía
- Alimentos y bebidas: Maquinaria de procesamiento, líneas de llenado y equipos de embalaje
- Automoción: Líneas de producción, robots de soldadura y sistemas de inspección
- Tratamiento de agua: Control de bombas, actuación de válvulas y monitorización de sensores
AJ65SBTB32-16DR Parámetros importantes
| Parámetro |
Especificación |
| Número de pieza |
AJ65SBTB32-16DR |
| Marca |
Mitsubishi Electric (MELSEC) |
| Serie |
E/S remota compacta CC-Link |
| Tipo de red |
CC-Link |
| Estaciones ocupadas |
1 estación |
| Especificaciones de entrada |
|
| Tipo de entrada |
Entrada CC (3 hilos) |
| Número de entradas |
8 puntos |
| Tensión nominal de entrada |
CC 24V (rango de 19,2 ~ 26,4V) |
| Corriente nominal de entrada |
Aprox. 7mA |
| Tensión / Corriente de encendido |
≥ 14V / ≥ 3,5mA |
| Tensión / Corriente de apagado |
≤ 6V / ≤ 1,7mA |
| Resistencia de entrada |
Aprox. 3,3 kΩ |
| Tiempo de respuesta de entrada |
≤ 1,5 ms |
| Común de entrada |
8 puntos / común (común positivo/negativo) |
| Aislamiento de entrada |
Aislamiento por optoacoplador |
| Especificaciones de salida |
|
| Tipo de salida |
Contacto de relé (NA) |
| Número de salidas |
8 puntos (2 hilos) |
| Tensión de carga nominal |
CC 24V / CA 240V |
| Corriente de carga nominal |
2A por punto / 4A por común |
| Tiempo de respuesta de salida |
≤ 12 ms |
| Común de salida |
4 puntos / común (2 grupos) |
| Vida útil eléctrica |
≥ 100.000 operaciones (a carga nominal) |
| Vida útil mecánica |
≥ 10.000.000 operaciones |
| Especificaciones generales |
|
| Fuente de alimentación |
CC 24V ±10% |
| Consumo de corriente interno |
Aprox. 85mA (0,085A) |
| Tensión de aislamiento |
1500V CA (entre circuitos internos y E/S externas) |
| Dimensiones (An × Al × Pr) |
179 × 50 × 40 mm |
| Peso |
Aprox. 0,28 kg |
| Montaje |
Carril DIN (35 mm) |
| Temperatura de funcionamiento |
0 ~ +55 °C |
| Temperatura de almacenamiento |
-20 ~ +75 °C |
| Humedad de funcionamiento |
10 ~ 90% HR (sin condensación) |
| Resistencia a la vibración |
Cumple con JIS B 3502, IEC 61131-2 |
| Resistencia al impacto |
150 m/s² (15G) |
| Normas |
IEC 61131-2, UL 508, cUL, CE |
| País de origen |
Japón |
