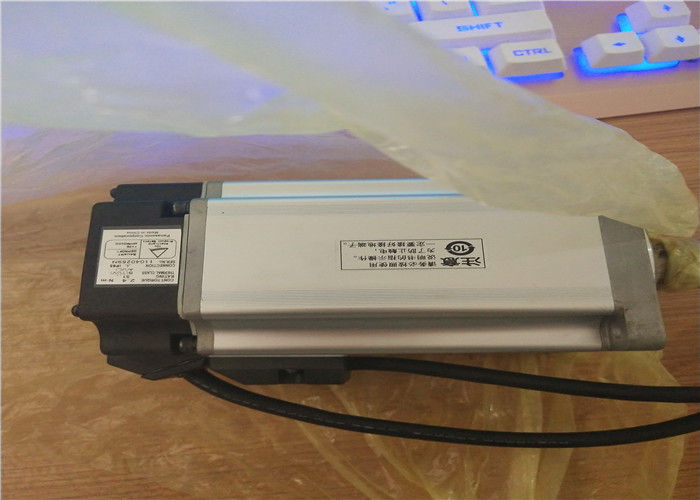

MHMD082G1V PANASONIC INDUSTRIAL DEVICES Servomotor industrial 100 200VAC
Datos del producto:
| Lugar de origen: | Japón |
| Nombre de la marca: | Panasonic |
| Certificación: | CE |
| Número de modelo: | MHMD082G1V |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Contact |
| Detalles de empaquetado: | nuevo y original |
| Tiempo de entrega: | 3-5days |
| Condiciones de pago: | T/T, Unionm occidental, PAYPAL |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Marca: | Panasónico | Número de modelo: | No se puede obtener información adicional. |
|---|---|---|---|
| País natal: | Japón | Tipo: | Motor de servomotor |
| Poder - Calificación: | 50W | Voltaje - Clasificado: | 100, 200 VAC |
| Rpm: | 3000 rpm | Peso: | 0.705 lb (319.78 g) |
| Resaltar: | motor servo ewing de la máquina,motor cinemático de CA |
||
Descripción de producto
El motor de servo industrial de la empresa PANASONIC
No se puede obtener información adicional.Descripción - ¿ Qué?
- ¿ Qué?- ¿ Qué?No se puede obtener información adicional.Características- ¿ Qué?
- 1.
- ¿ Qué?Frecuencia de respuesta alta:El motor y el sistema de accionamiento pueden alcanzar una frecuencia de respuesta de alta velocidad, con algunas fuentes que indican capacidades de hasta 2,0 kHz,que permite circuitos de control extremadamente rápidos y precisos para aplicaciones exigentes. - 2.
- ¿ Qué?Capacidades de control avanzadas:Cuando se combina con su unidad dedicada, el sistema ofrece características como supresión de resonancia y funciones de control para compensar la rigidez mecánica, autoajuste en tiempo real,y control de circuito cerrado completo con una escala externa de alta precisión para una mayor precisión del sistema. - 3.
- ¿ Qué?Freno electromagnético integrado:El motor viene con un freno incorporado, que es esencial para mantener una posición en caso de pérdida de potencia o para detener de forma segura los ejes verticales para evitar caídas. - 4.
- ¿ Qué?Diseño de alta inercia:Como modelo de alta inercia (serie MHMD), este motor es adecuado para conducir cargas con mayor inercia, proporcionando una mejor estabilidad y control en tales aplicaciones en comparación con los modelos de baja inercia - 5.
- ¿ Qué?Calificación de protección: El motor cuenta con una clasificación de protección de IP56, por lo que es resistente al polvo y a los potentes chorros de agua, lo que mejora su durabilidad y idoneidad para ambientes industriales hostiles.
- ¿ Qué?- ¿ Qué?No se puede obtener información adicional.Materiales y aplicaciones - ¿ Qué?
- • las condiciones de trabajo
- ¿ Qué?Aplicaciones: Comúnmente utilizado en aplicaciones tales como máquinas CNC, brazos robóticos, equipos de embalaje, sistemas de manipulación de materiales,y líneas de ensamblaje automatizadas donde se requiere un posicionamiento preciso y un par elevado.
- ¿ Qué?- ¿ Qué?No se puede obtener información adicional.Parámetros técnicos clave - ¿ Qué?
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Punto de trabajo | Especificaciones |
|---|---|
| Número de la parte | No se puede obtener información adicional. |
| Detalles del producto | Alta inercia, tipo de alambre de plomo, IP65 |
| Nombre de familia | Minas A5 |
| Serie | Serie MHMD |
| El tipo | Alta inercia |
| Clase de protección | Protección IP65 |
| Sobre el recinto | Excepto la parte giratoria del eje de salida y el extremo del cable de conducción. |
| Condiciones ambientales | Para más detalles, consulte el manual de instrucciones. |
| Dimensión cuadrada de la brida | 80 mm cuadrados. |
| Tamaño de la brida (mm) | 80 |
| Configuración de salida del motor | Cables de plomo |
| Conector de codificador del motor | Cables de plomo |
| Capacidad de suministro de energía (kVA) | 1.3 |
| Especificaciones de tensión (V) | 200 |
| Producción nominal (W) | 750 |
| Corriente nominal (A rms) | 4.0 |
| Mantenimiento del freno | con |
| Masa (kg) | 3.3 |
| Sello de aceite | con |
| El eje | En el centro, toque la llave |
| Torque nominal (N ⋅ m) | 2.4 |
| El par máximo momentáneo (N ⋅ m) | 7.1 |
| Corriente máxima (A 0-p) | 17.0 |
| Frecuencia de frenado regenerativo (tiempos/minuto) | Sin opción: sin límite Con opción: sin límite Opción (resistencia regenerativa externa) Parte no. Se trata de un documento de identificación. |
| Sobre la frecuencia de frenado regenerativo | Se recomienda consultar los detalles de la [Descripción de las especificaciones del motor], Nota: 1 y 2. |
| Velocidad de rotación nominal (r/min) | 3000 |
| Velocidad máxima de rotación (r/min) | 4500 |
| Inercia del rotor (x10-4 años En kg ⋅ m2) | 1.61 |
| Relación de inercia recomendada | 20 veces o menos |
| Aproximadamente el momento recomendado de relación de inercia de la carga y el rotor | Se recomienda consultar los detalles de [Descripción de las especificaciones del motor],Nota: 3. |
| Codificador rotativo: especificaciones | Sistema incremental de 20 bits |
| Encoder giratorio: Resolución | 1048576 |
Especificaciones de los frenos
| Punto de trabajo | Especificaciones |
|---|---|
| Par de fricción estática (N ⋅ m) | 2.45 o más |
| Tiempo de activación (ms) | 70 o menos |
| Tiempo de liberación (ms) | 20 o menos |
| Corriente de excitación (DC) (A) | 0.42 |
| Voltado de liberación (DC) (V) | 1 o más |
| Voltado de excitación (DC) (V) | 24 ± 1.2 |
| Sobre las especificaciones de los frenos | Este freno se soltará cuando esté activado. No lo use para frenar el motor en movimiento. Consulte los detalles de [Descripción de las especificaciones del motor], "Especificaciones del freno de retención incorporado" y "Notas en la página [especificación del motor], Nota: 4. |
Carga admisible
| Punto de trabajo | Especificaciones |
|---|---|
| Durante el montaje: Dirección de la carga radial P (N) | 686 |
| Durante el montaje: carga de empuje en dirección A (N) | 294 |
| Durante el montaje: carga de empuje en dirección B (N) | 392 |
| Durante el funcionamiento: Dirección de la carga radial P (N) | 392 |
| Durante el funcionamiento: carga de empuje A, dirección B (N) | 147 |
| Sobre la carga permitida | Para más detalles, véase la [Descripción de las especificaciones del motor] "Carga admisible en el eje de salida". |
