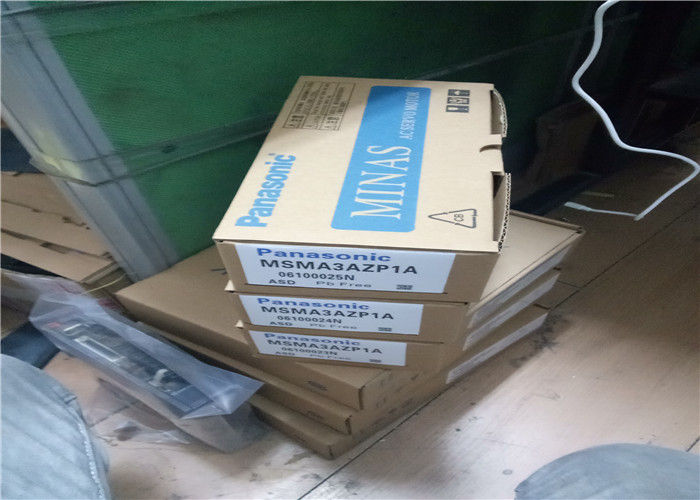

Panasonic AC Industrial Servo Motor MSMA3AZP1A con 1 año de garantía
Se trata de un sistema de control de las emisiones de gases de escape. Descripción
ElSe trata de un sistema de control de las emisiones de gases de escape.es un servomotor de CA trifásico de baja inercia compacto y de alta precisión de la serie MINAS A3 (AIII) de Panasonic, diseñado para alta velocidad,posicionamiento y control de movimiento de alta precisión en sistemas de automatización industrial a pequeña escala. Con una potencia nominal de30 W, opera con una entrada de 100/200VAC e integra un codificador rotativo incremental de alta resolución para una retroalimentación precisa.Este motor ofrece una aceleración/desaceleración rápida., tiempo de asentamiento mínimo, y funcionamiento estable de baja vibración. Está diseñado para emparejarse con servo accionadores de la serie Panasonic MINAS A3 (serie MSDA),ofreciendo una integración sin fisuras de plug-and-play para aplicaciones de maquinaria compacta y movimiento de precisión.
Se trata de un sistema de control de las emisiones de gases de escape.Características clave
- Diseño de baja inercia a alta velocidad: Inercia del rotor ultrabaja para aceleración/desaceleración ultrarápida y alta respuesta dinámica, ideal para tareas de posicionamiento de alto ciclo.
- 30W de potencia compacta: Pequeño factor de forma con una potencia nominal de 30W, perfecto para paneles de control con espacio limitado y equipos de micro-automación.
- Codificador de alta precisión: Incorporado un codificador rotativo incremental de 2500 p/r, que proporciona una resolución de 10.000 pulsos/rev (4 veces) para una precisión de posicionamiento submicrónico.
- Compatibilidad con alta tensión: admite entrada de doble voltaje (100VAC / 200VAC), adaptable a los sistemas de energía industrial globales.
- Baja vibración y ruido: Filtro de muesca adaptativo integrado y control de amortiguación, suprimiendo la resonancia mecánica para un funcionamiento suave y silencioso.
- Compatibilidad de ajuste automático: Funciona con las funciones de ajuste automático de la unidad MINAS A3, simplificando la configuración de ganancia y garantizando un rendimiento estable a través de cargas mecánicas variables.
- Protección delantera IP65: carcasa frontal a prueba de polvo y resistente al agua (IP65), adecuada para ambientes industriales duros con polvo, niebla de aceite y humedad.
- Alta confiabilidad: Construcción de grado industrial con rodamientos de larga duración, baja generación de calor y funcionamiento continuo.
- Instalación fácil: Montaje de brida estándar (40 mm de marco), diseño ligero y conectores de alimentación / codificador pre cableados para una configuración rápida.
Se trata de un sistema de control de las emisiones de gases de escape.Materiales y aplicaciones
Materiales
- Encasillado y marco: aleación de aluminio fundido a presión con recubrimiento electrostático resistente a la corrosión, que proporciona una excelente disipación de calor y rigidez estructural.
- El rotor y el estator: laminados de acero de silicio de alta calidad para una baja pérdida de núcleo; bobinados de cobre resistentes a altas temperaturas (aislamiento de clase F, 155°C) para una estabilidad térmica.
- El codificador: Codificador óptico incremental de alta precisión con escala de vidrio, sellado para resistir el polvo y las vibraciones.
- Los rodamientos: rodamientos de bolas sellados de precisión con lubricación de larga duración, que admiten una rotación de alta velocidad y una capacidad de carga radial/axial.
- Conectores: Conectores de plástico moldeado de grado industrial con contactos dorados, que garantizan una conexión eléctrica fiable para señales de alimentación y codificador.
- El eje: Eje de acero de precisión endurecido con acabado en tierra, compatible con acoplamientos y poleas estándar.
Aplicaciones típicas
- Máquinas de micro-precisión: pequeñas máquinas CNC, equipos de perforación y montaje de PCB, manipulación de semiconductores y robots de microensamblaje.
- Fabricación electrónica: máquinas de recogida y colocación SMT, probadores de chips, ligadores de alambre y sistemas de inserción de componentes.
- Embalaje y etiquetado: Máquinas de etiquetado compactas, envases de ampollas, pequeños transportadores de posicionamiento y equipos de sellado de bolsas.
- Automatización médica y de laboratorio: bombas de precisión, manipulación de muestras, equipos de diagnóstico y sistemas de control de microfluidos.
- Impresión 3D y fabricación aditiva: Control de eje de alta precisión para impresoras 3D de escritorio e industriales.
- Equipo óptico y de imágenes: Posicionamiento de cámaras, escaneo láser, etapas de microscopio y sistemas de alineación óptica.
- Pequeñas herramientas de automatización: Actuadores de precisión, control de válvulas, pequeños brazos robóticos y posicionamiento de los equipos de ensayo.
Se trata de un sistema de control de las emisiones de gases de escape.Parámetros importantes
| Parámetro |
Especificación |
| Número de la parte |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Serie de productos |
Se trata de un motor de baja inercia de tipo CA. |
| Tipo de motor |
Servomotor sincrónico de CA con imán permanente trifásico |
| Potencia de salida nominal |
30 W |
| Voltagem nominal |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Torque nominal |
0.095 N·m |
| Torque máximo |
0.286 N·m (3 veces el par nominal) |
| Velocidad nominal |
Las demás partidas |
| Velocidad máxima |
4500 rpm |
| Inercia del rotor |
0.012 × 10−4 kg·m2 |
| Tipo de codificador |
Encodificador óptico incremental |
| Resolución del codificador |
La velocidad máxima de la unidad de ensayo de la unidad de ensayo será de: |
| Tamaño del marco |
40 mm (flanca) |
| Diámetro del eje |
8 mm |
| Clase de protección |
IP65 (frente), IP40 (trás) |
| Clase de aislamiento |
Clase F (155 °C) |
| Temperatura ambiente |
0°C a +40°C (funcionamiento), -20°C a +65°C (almacenamiento) |
| Humedad |
595% de Hg (no condensante) |
| Resistencia a las vibraciones |
Se aplicarán las siguientes medidas: |
| Resistencia al choque |
98 m/s2 (10 G) |
| Peso |
Aproximadamente 0,27 kg |
| Unidad compatible |
Se trata de una serie de productos de la serie A3 de Panasonic MINAS (serie MSDA). |
| Método de enfriamiento |
Refrigeración por aire natural |
| El montaje |
Instalación de las bridas (4 perforaciones de tornillo M4) |
| Estatus de las personas |
Se ha descontinuado (modelo anterior, disponible el reemplazo) |
