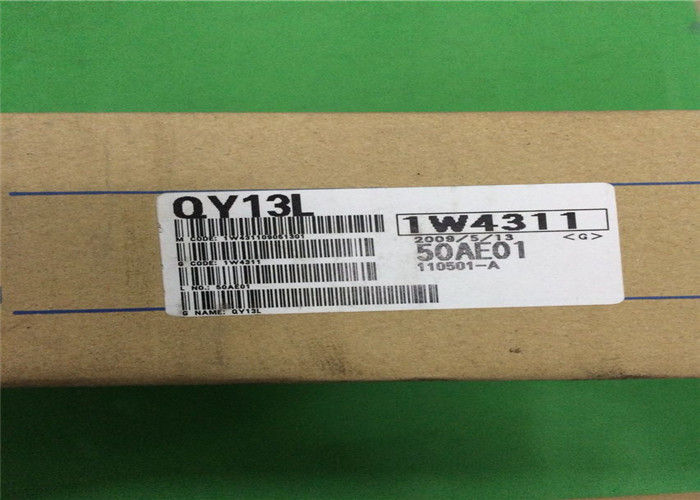

Modelo universal de Mitsubishi Módulo de suministro de energía redundante QY13L
Cuota de mercado de los productosDescripción
El Mitsubishi QY13L es un módulo de entrada digital de 32 puntos para la serie de controladores lógicos programables (PLC) MELSEC-Q. Está diseñado para interfacer una amplia gama de dispositivos de campo encendido / apagado,como los botones de presión, interruptores de límite, sensores de proximidad y interruptores selectores, con la CPU central del PLC. Este módulo convierte las señales de entrada de 24V DC de estos dispositivos en niveles lógicos internos que el PLC puede procesar,que sirve como interfaz sensorial primaria para sistemas de control digitalSu diseño de 32 puntos de alta densidad proporciona una consolidación de E/S eficiente en una sola ranura de módulo.
Cuota de mercado de los productosCaracterísticas
-
Configuración de puntos de alta densidad: proporciona 32 puntos de entrada en un solo módulo, maximizando la capacidad de E / S de la unidad base del PLC y optimizando el espacio del gabinete de control.
-
Input común positivo/negativo: Cuenta con un sistema de cableado de terminal común flexible que puede configurarse para dispositivos de entrada de hundimiento (NPN) o de abastecimiento (PNP).ofreciendo una amplia compatibilidad con varios tipos de sensores.
-
Tiempo de respuesta rápido: ofrece una respuesta de alta velocidad, adecuada para aplicaciones que requieren una detección rápida de cambios en el estado de entrada.
-
Indicación clara del estado: cada uno de los 32 puntos tiene un indicador LED individual (encendido cuando la entrada está encendida), que proporciona una confirmación visual instantánea del estado de entrada para una fácil depuración y monitorización.
-
Bloque de terminal extraíble: utiliza un bloque de terminal extraíble para los 32 puntos y el terminal común, lo que permite un fácil cableado, reemplazo de módulos y mantenimiento sin perturbar el cableado de campo.
-
Integración de la serie MELSEC-Q: se integra perfectamente con cualquier CPU y unidad base de la serie MELSEC-Q, beneficiándose del rendimiento robusto y las amplias capacidades de red de la plataforma Q.
Cuota de mercado de los productosMateriales y aplicaciones primarias
-
Material: La carcasa del módulo está construida con plástico de alta calidad y ignífugo.Los circuitos internos utilizan optoacopladores para el aislamiento.
-
Aplicaciones principales:
-
Recolección de insumos de alta densidad en células de fabricación automatizadas
-
Control del sistema de transporte con numerosos sensores de posición
-
Máquinas y aparatos de embalaje con muchos interruptores de detección
-
Sistemas de vigilancia y bloqueo de la línea de montaje
-
Cualquier aplicación que requiera un gran número de entradas digitales de 24 V CC en un factor de forma PLC compacto.
Cuota de mercado de los productosParámetros importantes
|
|
Detalles de las especificaciones
|
|
|
Cuota de mercado de los productos
|
|
|
Modulo de entrada y salida de la serie MELSEC-Q
|
|
|
Módulo de entrada digital
|
|
|
|
|
|
Entrada digital, sumidero/fuente (común negativo/positivo)
|
|
Voltagem de entrada nominal
|
24 V de corriente continua
|
|
Corriente de entrada nominal
|
Aproximadamente 4 mA por punto (a 24 V de corriente continua)
|
|
Rango de tensión de funcionamiento
|
20.4 a 28.8 V de corriente continua
|
|
Voltado/corriente encendida
|
19 V de corriente continua o superior / 3,0 mA o superior
|
|
Voltado/corriente apagado
|
5 V de corriente continua o menos / 1,0 mA o menos
|
|
|
OFF → ON: 2 ms máximo (default), 0,2 ms máximo (configuración de interrupción)
Encendiendo → apagando: 5 ms máximo (por defecto), 0,4 ms máximo (configuración de interrupción)
|
|
Configuración del circuito
|
El fotoacoplador está aislado, grupo común (16 puntos por común).
|
|
|
Aislamiento del fotoacoplador entre los circuitos de entrada y el circuito interno del PLC. No aislamiento entre puntos dentro del mismo grupo común.
|
|
Consumo interno de corriente
|
5V CC: 0,06A (desde la unidad base)
|
|
|
Bloque de terminales extraíble de 40 pines (tipo de abrazadera de tornillo)
|
|
Puntos de entrada y salida ocupados
|
32 puntos (asignación de direcciones de E/S del PLC)
|
|
Temperatura de funcionamiento
|
|
|
Temperatura de almacenamiento
|
-25 a 75 °C (-13 a 167 °F)
|
