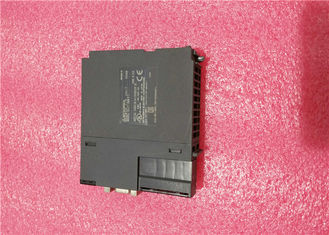

Módulo de fuente de alimentación redundante modelo universal Mitsubishi QJ71AS92
QJ71AS92 Descripción
El Mitsubishi QJ71AS92 es un módulo maestro AS-i (Interfaz de Actuador-Sensor) diseñado para la plataforma PLC de la serie Q de Mitsubishi. Sirve como una interfaz de comunicación crítica entre el PLC y los dispositivos de la red AS-i, como sensores y actuadores, lo que permite un control y monitoreo eficientes en sistemas de automatización industrial. Este módulo admite hasta 62 dispositivos esclavos AS-i y permite la integración perfecta de puntos de E/S digitales y analógicos, lo que lo hace ideal para aplicaciones que requieren un intercambio de datos de alta velocidad y una conectividad de bus de campo robusta . Su diseño compacto y sus capacidades de red avanzadas garantizan un rendimiento fiable en entornos exigentes como la fabricación, el control de procesos y la automatización de maquinaria.
QJ71AS92 Características
- •
Comunicación de alta velocidad: Admite una velocidad de comunicación de 167 kbps con tiempos de actualización de E/S tan bajos como 5 ms (sin agrupación de esclavos), lo que garantiza el procesamiento de datos en tiempo real .
- •
Capacidad de red a gran escala: Conecta hasta 62 sistemas AS-i con un máximo de 248 puntos de E/S digitales (entrada/salida cada uno) y 124 puntos de E/S analógicas (resolución de 16 bits) .
- •
Conectividad flexible: Utiliza cables certificados AS-i con una distancia de transmisión de hasta 100 metros (extensible a 300 metros con dos repetidores). La topología de bus simplifica el cableado y reduce los costos de instalación
- •
Diagnóstico integrado: Cuenta con E²PROM incorporada para el almacenamiento de parámetros y emplea la detección de errores de paridad par-impar para garantizar la integridad de los datos y la fiabilidad del sistema.
- •
Fácil integración: Compatible con las herramientas de ingeniería de Mitsubishi (por ejemplo, GX Works2) para una configuración y programación sencillas. Admite la conectividad plug-and-play sin configuraciones IP complejas
- •
Diseño robusto: Dimensiones compactas (98 × 27,4 × 90 mm) y un peso de 0,12 kg, adecuado para paneles con espacio limitado. Funciona con una fuente de alimentación interna de CC de 5 V (consumo de 0,4 A) y una fuente de alimentación externa de CC de 30,5 V
QJ71AS92 Materiales y aplicaciones
Materiales
- •
El módulo está construido con componentes de grado industrial, incluida una carcasa robusta resistente a las vibraciones y al ruido eléctrico. Los conectores y los circuitos están diseñados para una durabilidad a largo plazo en condiciones adversas .
Aplicaciones principales
- •
Automatización de fábricas: Controla sensores y actuadores en sistemas de transporte, maquinaria de embalaje y líneas de montaje .
- •
Industrias de procesos: Gestiona E/S analógicas para el control de temperatura, presión y flujo en sistemas químicos, de tratamiento de agua y de climatización
- •
Integración de maquinaria: Se utiliza en la fabricación de vidrio, impresión, moldeo por inyección y líneas de producción automotriz para la gestión centralizada de E/S
QJ71AS92 Parámetros clave
La tabla a continuación resume las especificaciones técnicas críticas del módulo QJ71AS92:
|
|
|
|
|
|
|
|
|
|
|
|
|
Puntos de E/S digitales
|
248 puntos (entrada/salida cada uno, resolución de 1 bit)
|
|
Puntos de E/S analógicas
|
124 puntos (entrada/salida cada uno, resolución de 16 bits)
|
|
Tiempo de actualización de E/S
|
5 ms (sin agrupación de esclavos) • 10 ms (con agrupación) • 35 ms (por canal esclavo)
|
|
Velocidad de comunicación
|
|
|
Distancia de transmisión
|
100 m (300 m con 2 repetidores)
|
|
Fuente de alimentación
|
Interna: CC 5 V, 0,4 A • Externa: CC 30,5 V, 46 mA
|
|
Método de comunicación
|
Modulación APM con verificación de paridad par-impar
|
|
|
Interfaz de cable certificado AS-i de 40 pines
|
|
Dimensiones (Al. × An. × Pr.)
|
|
|
|
|
|
|
PLC de la serie Q de Mitsubishi (por ejemplo, Q00J, Q02CPU)
|
Especificaciones de rendimiento
| Número máximo de esclavos AS-i |
| Máx. número de puntos de E/S (1 punto = 1 bit) |
Entrada |
| Salida |
| Dirección máxima de puntos de E/S analógicas (1 punto = 16 bits) |
Entrada |
| Salida |
| Tiempo de actualización de E/S |
| Velocidad de comunicación |
| Distancia de transmisión |
| Tipo de conexión |
| Método de comunicación |
| Sistema de control de errores |
| Memoria interna |
| Cable de conexión |
| Fuente de alimentación externa |
Voltaje |
| Corriente |
| Número de puntos de E/S ocupados |
| Consumo de corriente interno (5 V CC) |
| Dimensiones externas |
Altura |
| Ancho |
| Profundidad |
| Peso |
|
62 (Grupo A: 31, Grupo B: 31)
|
|
248 puntos
|
|
248 puntos
|
|
124 puntos
|
|
124 puntos
|
|
Aprox. 5 ms (sin agrupación de esclavos de E/S)
Aprox. 10 ms (con agrupación de esclavos de E/S)
Aprox. 35 ms (por canal esclavo analógico)
|
|
167 kbps
|
|
Máximo 100 m (máximo 300 m con dos repetidores)
|
|
Tipo de red de bus (estrella, línea, árbol y anillo)
|
|
Método de modulación APM (Modulación de pulsos alternos)
|
|
Verificación de paridad
|
|
E2PROM (para registro de parámetros), número de escrituras: 100000 veces
|
|
Utilice un cable AS-i dedicado.
|
|
TÍP. 30,5 V CC (suministrado por la fuente de alimentación AS-i)
|
|
46 mA (TÍP. 30,5 V CC)
|
|
32 puntos (asignación de E/S: 32 puntos inteligentes)
|
|
0,40 A
|
|
98 mm
|
|
27,4 mm
|
|
90 mm
|
|
0,12 kg
|
