Q80BD-J71LP21G Módulo de fuente de alimentación redundante modelo universal Mitsubishi
Q80BD-J71LP21GDescripción

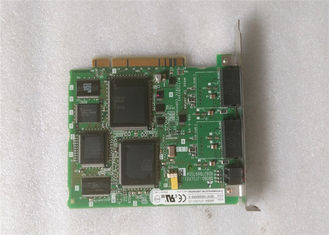

El Mitsubishi Q80BD-J71LP21G es una tarjeta de interfaz MELSECNET/H de tipo fibra óptica GI diseñada para los PLC de la serie Q de Mitsubishi
. Permite una comunicación de datos rápida y confiable dentro de las redes de automatización industrial, funcionando como estación maestra o local en un sistema de doble bus. Esta tarjeta se instala en una ranura PCI y es compatible con los sistemas operativos japonés e inglés.
Q80BD-J71LP21GCaracterísticas
- •
Integración de red de alta velocidad: Facilita la integración en la red MELSECNET/H, un sistema de red de control de alto rendimiento para PLC y otros dispositivos FA
.
- •
Redundancia de doble bus: Admite una configuración de bus de doble redundancia, lo que mejora la confiabilidad y disponibilidad del sistema al proporcionar una ruta de comunicación de respaldo en caso de una falla en el bus principal
.
- •
Comunicación de larga distancia: Utiliza cables de fibra óptica GI (Graded Index)-50/125μm, lo que permite la comunicación de larga distancia con una distancia máxima entre estaciones de 2 km a 10 Mbps y una distancia total de extensión de la red de hasta 30 km
.
- •
Gran capacidad de datos: Admite una cantidad sustancial de puntos para el intercambio de datos, incluidos 8192 puntos LX/LY, 16384 puntos LB y 16384 puntos LW, lo que facilita el manejo de grandes cantidades de datos de E/S y registros en toda la red
.
- •
Integración perfecta del sistema: Parte de la plataforma de la serie Q, que está diseñada para una configuración de sistema flexible y escalable, que satisface diversas necesidades de control, desde E/S simples hasta procesamiento complejo
.
Q80BD-J71LP21GEspecificaciones y propósito del material
Los principales materiales de construcción son típicos de los componentes electrónicos de grado industrial, incluidos varios plásticos, metales para conectores y la interfaz PCI, y silicio para los circuitos internos. La interfaz física clave implica un enchufe de conector óptico de 2 núcleos (F06/F08 según las normas JIS C5975/5977) para la conexión del cable de fibra óptica
.
Su propósito principal es proporcionar una conexión de red confiable y de alto rendimiento para los PLC de la serie Q dentro de una red de control MELSECNET/H, lo que permite el intercambio de datos y el control eficientes entre múltiples PLC y dispositivos de campo inteligentes a través de distancias considerables en un entorno de automatización industrial.
Q80BD-J71LP21G Parámetros importantes
|
Categoría de parámetro
|
Especificación
|
| Tipo de red |
Tarjeta de interfaz MELSECNET/H (Estación maestra/local) |
| Medio de transmisión |
Cable de fibra óptica GI-50/125μm |
| Tipo de conector |
Enchufe de conector óptico de 2 núcleos (F06/F08, JIS C5975/5977) |
| Velocidad de comunicación |
10 Mbps |
| Configuración de bus |
Doble bus, doble bucle |
| Número máximo de estaciones |
64 estaciones (1 maestra, 63 estaciones normales) |
| Distancia máxima entre estaciones |
2 km (a 10 Mbps) |
| Extensión total de la red |
30 km |
| Puntos de E/S (Máx.) |
LX/LY: 8192 puntos
LB: 16384 puntos (2KB)
LW: 16384 puntos (32KB) |
| Consumo de corriente interno (5VCC) |
0,45 A |
| Ranura de instalación |
Ranura de bus PCI |
red del controlador (estación de control/normal Q80BD-J71LP21G).
con función de fuente de alimentación externa
|
Atributo
|
Valor
|
|
Para usar con
|
Serie MELSEC Q
|
|
Número de E/S
|
2048
|
|
Serie del fabricante
|
MELSEC Q
|
|
Tipo de entrada
|
Analógica, Digital
|
|
Categoría de voltaje
|
5 V CC
|
|
Tipo de salida
|
Analógica, Digital
|
|
Tipo de puerto de comunicación
|
RS232C
|
|
Capacidad del programa
|
32 kB
|
|
Interfaz de programación
|
Computadora, Panel de operación
|
|
Longitud
|
89,3 mm
|
|
Entradas/salidas máximas
|
8192
|
|
Número de puertos de comunicación
|
1
|
|
Ancho
|
27,4 mm
|
|
Temperatura máxima de funcionamiento
|
+55°C
|
|
Dimensiones
|
89,3 x 27,4 x 98 mm
|
|
Profundidad
|
98 mm
|
|
Respaldo de batería
|
Sí
|
|
Temperatura mínima de funcionamiento
|
0°C
|
|
Tipo de montaje
|
Carril DIN
|
|
Memoria
|
94 kB
|
Modelo: QJ71FL71-B2-F01
Ver.2.00.
10BASE2
Mitsubishi QJ71FL71-B2-F01
Modelo: QJ71FL71-B5-F01
Ver.2.00.
10BASE5
Modelo: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
Ver.1.00.
10BAASE5
Modelo: QJ71FL71-B2-F01 QJ71FL71-B2
Ver.1.00.
10BASE2
