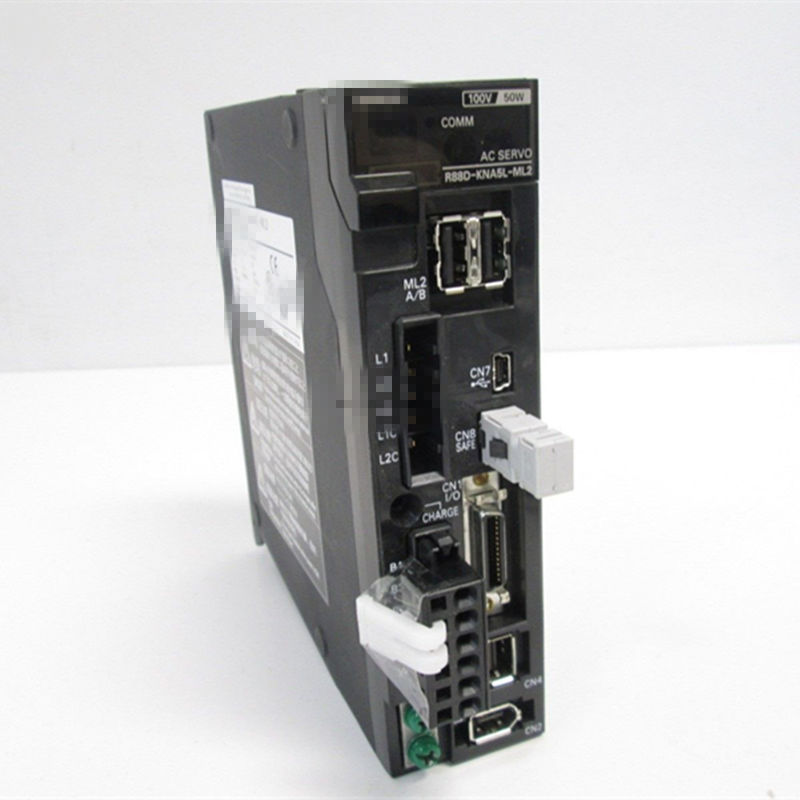

CA Servodriver, MECHATROLINK-II, monofásico de R88D-KNA5L-ML2 OMRON 100 VAC, 50W
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | OMRON |
| Número de modelo: | R88D-KNA5L-ML2 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | NUEVO en caja original |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 |
|
Información detallada |
|||
| Marca: | Omrón | Modelo: | R88D-KNA5L-ML2 |
|---|---|---|---|
| Origen: | PORCELANA | ||
| Resaltar: | motor cinemático de CA,motor servo eléctrico |
||
Descripción de producto
R88D-KNA5L-ML2 Servomotor AC OMRON, MECHATROLINK-II, Monofásico 100 VCA, 50W
Servomotores de CA
Especificaciones Generales
| Artículo | Especificaciones | ||
|---|---|---|---|
| Temperatura ambiente de funcionamiento y funcionamiento humedad |
0 a +55 °C, 85% máx. (sin condensación) | ||
| Temperatura y humedad ambiente de almacenamiento | -20 a +65 °C, 85% máx. (sin condensación) | ||
| Atmósfera de funcionamiento y almacenamiento | Sin gases corrosivos | ||
| Resistencia a la vibración | 10 a 60 Hz y a una aceleración de 5,88 m/s2o menos (No debe funcionar continuamente en el punto de resonancia) |
||
| Resistencia de aislamiento | Entre el terminal de alimentación/terminal de alimentación y el terminal FG: 0,5 MΩ min. (a 500 VCC Megger) |
||
| Rigidez dieléctrica | Entre los terminales de alimentación/línea de alimentación y el terminal FG: 1.500 VCA durante 1 minuto a 50/60 Hz |
||
| Estructura de protección | Integrado en el panel | ||
| Estándar internacional |
Directivas CE | Directiva EMC | EN55011, EN61000-6-2, IEC61800-3 |
| Baja tensión directiva |
EN61800-5-1 | ||
| Maquinaria directivas |
EN954-1 (Cat.3), EN ISO 13849-1: 2008 (PLc,d), ISO 13849-1: 2006 (PLc,d), EN61508 (SIL2), EN62061 (SIL2), EN61800-5-2 (STO), IEC61326-3-1 (SIL2) |
||
| Normas UL | UL508C | ||
| Normas CSA | CSA C22.2 No.14 | ||
| Regulaciones de radio coreanas (KC) | Certificado | ||
Nota: 1. Los elementos anteriores reflejan las pruebas de evaluación individuales. Los resultados pueden diferir en condiciones compuestas.
Nota: 2. Desconecte siempre todas las conexiones del servomotor antes de realizar pruebas de resistencia de aislamiento en él. Si
realiza una prueba de resistencia de aislamiento mientras el servomotor está conectado, el servomotor puede dañarse.
Nunca realice pruebas de rigidez dieléctrica en el servomotor. El incumplimiento de esta precaución puede resultar en
daños a los elementos internos.
Nota: 3. Algunas piezas del servomotor requerirán mantenimiento. Para obtener más detalles, consulte el MANUAL DEL USUARIO de la serie G5.
Confirme el número de manual que se enumera en los manuales relacionados.
Nota: 2. Desconecte siempre todas las conexiones del servomotor antes de realizar pruebas de resistencia de aislamiento en él. Si
realiza una prueba de resistencia de aislamiento mientras el servomotor está conectado, el servomotor puede dañarse.
Nunca realice pruebas de rigidez dieléctrica en el servomotor. El incumplimiento de esta precaución puede resultar en
daños a los elementos internos.
Nota: 3. Algunas piezas del servomotor requerirán mantenimiento. Para obtener más detalles, consulte el MANUAL DEL USUARIO de la serie G5.
Confirme el número de manual que se enumera en los manuales relacionados.
Características
Servomotor con alimentación de entrada de 100 VCA
para tipo de entrada monofásica
| Artículo | R88D-KNA5L-ML2 | R88D-KN01L-ML2 | R88D-KN02L-ML2 | R88D-KN04L-ML2 | ||
|---|---|---|---|---|---|---|
| Corriente de salida continua (rms) | 1,2 A | 1,7 A | 2,5 A | 4,6 A | ||
| Entrada alimentación suministro |
Circuito principal | Fuente de alimentación capacidad |
0,4 KVA | 0,4 KVA | 0,5 KVA | 0,9 KVA |
| Fuente de alimentación tensión |
Monofásico 100 a 120 VCA (85 a 132 V), 50/60 Hz | |||||
| Corriente nominal | 1,7 A | 2,6 A | 4,3 A | 7,6 A | ||
| Valor de calor *1 | 11 W | 16,6 W | 21 W | 25 W | ||
| Control circuito |
Fuente de alimentación tensión |
Monofásico 100 a 120 VCA (85 a 132 V), 50/60 Hz | ||||
| Valor de calor *1 | 4 W | 4 W | 4 W | 4 W | ||
| Peso | Aprox. 0,8 kg | Aprox. 0,8 kg | Aprox. 1,0 kg | Aprox. 1,6 kg | ||
| Capacidad máxima del motor aplicable | 50 W | 100 W | 200 W | 400 W | ||
| Aplicable Servo- motores (R88M-) |
3.000 r/min Servomotores |
[INC] | K05030H | K10030L | K20030L | K40030L |
| [ABS] | K05030T | K10030S | K20030S | K40030S | ||
| 2.000 r/min Servomotores |
[ABS] | - | - | - | - | |
| 1.000 r/min Servomotores |
[ABS] | - | - | - | - | |
Productos de modelos similares
| Especificaciones | Modelo | |
|---|---|---|
| Tensión de alimentación del modelo de potencia | Capacidad del servomotor aplicable | |
| Monofásico 100 VCA |
50 W | R88D-KNA5L-ML2 |
| 100 W | R88D-KN01L-ML2 | |
| 200 W | R88D-KN02L-ML2 | |
| 400 W | R88D-KN04L-ML2 | |
| Monofásico/trifásico 200 VCA |
100 W | R88D-KN01H-ML2 |
| 200 W | R88D-KN02H-ML2 | |
| 400 W | R88D-KN04H-ML2 | |
| 750 W | R88D-KN08H-ML2 | |
| 1 kW | R88D-KN10H-ML2 | |
| 1,5 kW | R88D-KN15H-ML2 | |
| Trifásico 200 VCA |
2 kW | R88D-KN20H-ML2 |
| 3 kW | R88D-KN30H-ML2 | |
| 5 kW | R88D-KN50H-ML2 | |
| Trifásico 400 VCA |
600 W | R88D-KN06F-ML2 |
| 1 kW | R88D-KN10F-ML2 | |
| 1,5 kW | R88D-KN15F-ML2 | |
| 2 kW | R88D-KN20F-ML2 | |
| 3 kW | R88D-KN30F-ML2 | |
| 5 kW | R88D-KN50F-ML2 | |
