Especificaciones del artículo

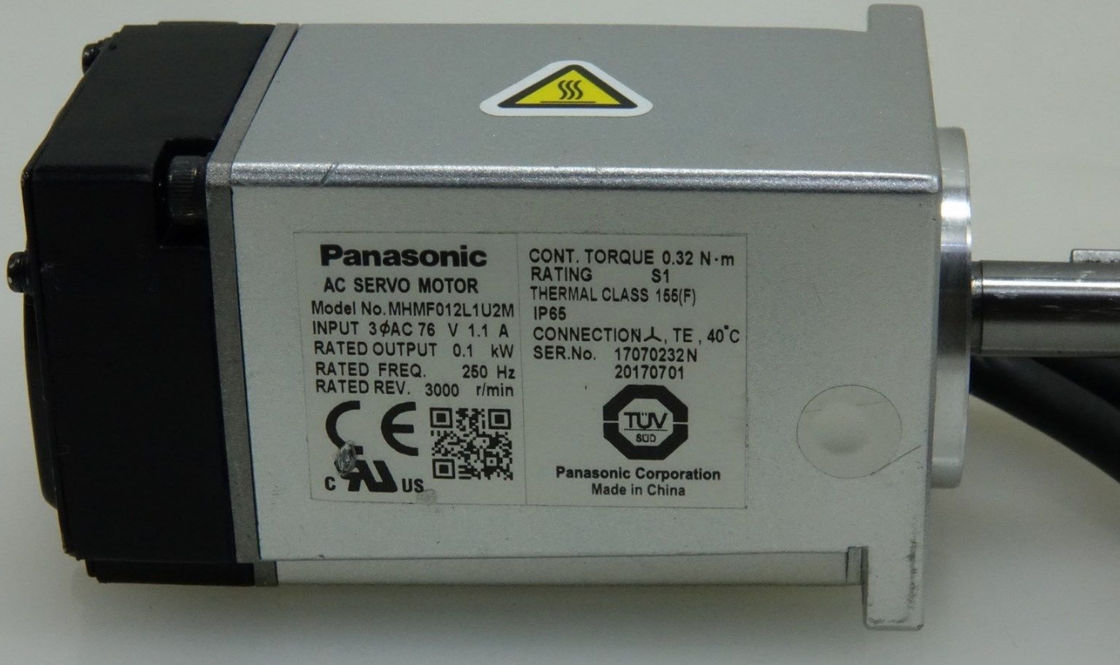

El número de la parte MHMF012L1U2M
Detalles Alta inercia, tipo de alambre de plomo
Nombre de familia MINAS A6
Serie MHMF Serie
Tipo Alta inercia
Producto de pedido especial Producto de pedido especial
Precauciones para el producto de pedido especial Evite el motor o el equipo que lo contenga para su distribución en Japón o en otras regiones a través de Japón.
Revestimiento IP65
Sobre el recinto Excepto la parte giratoria del eje de salida y el extremo del cable de conducción.
Condiciones ambientales Para más detalles, consulte el manual de instrucciones.
Dimensión de la brida cuadrada 40 mm cuadrados
Dimensión cuadrada de la brida (unidad: mm) 40
Configuración de salida del motor

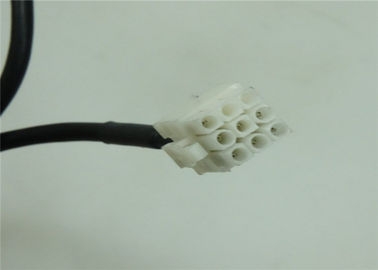

Conector de codificador del motor Cable de plomo
Capacidad de suministro de energía (kVA) 0.5
Especificaciones de voltaje 200 V
Potencia nominal de 100 W
Corriente nominal (A (rms)) 1.1
Mantenimiento del freno sin
Masa (kg) 042
Sello de aceite con
Eje de llave, golpeo en el centro
El par nominal (N ⋅ m) es 0.32
Torque de frenado continuo (N ⋅ m) 0.33
El par máximo momentáneo (N ⋅ m) 1.11
Corriente máxima (A (o-p)) 5.5
Frecuencia de frenado regenerativo (tiempos/minutos) sin opción: sin límite
Con opción: sin límite
Opción (resistencia regenerativa externa) Parte no. Se trata de un documento de identificación.
Sobre la frecuencia de frenado regenerativo Consulte los detalles de [Descripción de las especificaciones del motor], Nota: 1 y 2.
Velocidad de rotación nominal (r/min) 3000
Velocidad máxima de rotación nominal (r/min) 6500
Momento de inercia del rotor (x10-4 kg ⋅ m2) 0.071
Momento de inercia recomendado entre la carga y el rotor 30 veces o menos
Sobre el momento de inercia recomendado de la relación de la carga y el rotor Consulte los detalles de [Descripción de las especificaciones del motor],Nota: 3.
Encoder rotativo: especificaciones Sistema absoluto/incremental de 23 bits
Nota Cuando se utilice un codificador rotativo como sistema incremental (sin utilizar datos de múltiples vueltas), no se conecte una batería para el codificador absoluto.
Encoder giratorio: Resolución 8388608
Carga admisible
Especificaciones del artículo
Durante el montaje: carga radial en dirección P (N) 147
Durante el montaje: carga de empuje en dirección A (N) 88
Durante el montaje: carga de empuje en dirección B (N) 117.6
Durante el funcionamiento: carga radial en dirección P (N) 68.6
Durante el funcionamiento: carga de empuje A, dirección B (N) 58.8
Sobre la carga admisible Para más detalles, consulte la [Descripción de la especificación del motor] "Carga admisible en el eje de salida
