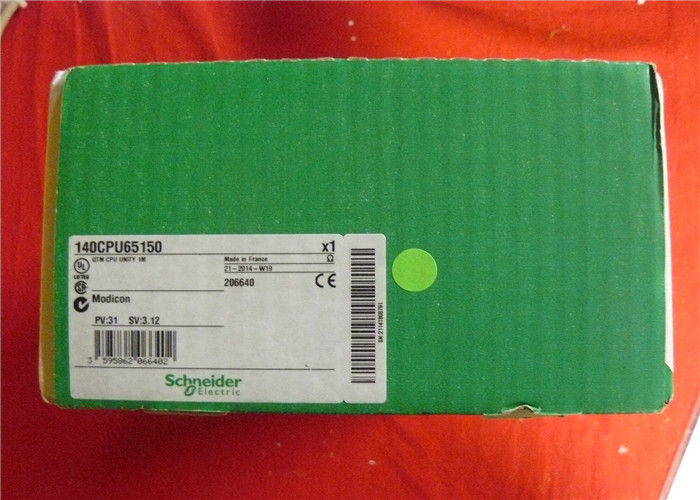

CPU 166MHz los 2M 768 7168Kb 1MB 1USB 1ETH de la unidad del PLC de 140CPU65150 Modicon Quantum

Fabricante:

Modicon Quantum

Serie:

CPUs Quantum

Peso:

2 libras

Producto o componente:

Procesador Unity

Frecuencia del reloj:

166 MHz

Número de ranuras:

10

16

2

4

6

Número de bastidores:

2 - bastidores locales

Número de estaciones de E/S distribuidas:

63 estación(es) - 1 bastidor(es) - 3 redes distribuidas

Número de estaciones de E/S remotas:

31 - 2 bastidores remotos

Número de E/S discretas:

8000 entradas, 8000 salidas - distribuidas - por red

31744 entradas, 31744 salidas - remotas

Ilimitado (máx. 26 ranuras) - local

Número de E/S analógicas:

Ilimitado (máx. 26 ranuras) - local

500 entradas, 500 salidas - distribuidas - por red

1984 entradas, 1984 salidas - remotas

E/S específicas de la aplicación:

Sellado de tiempo preciso

Contador

Entradas de interrupción de alta velocidad

Enlace serie

Número de módulos opcionales:

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Número máximo de conexiones:

Ilimitado (AS-Interface) - local

6 (Profibus DP) - local

6 (Modbus Plus) - local

6 (Ethernet TCP/IP) - local

4 (AS-Interface) - remoto

2 (AS-Interface) - distribuido

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII

Tipo de conexión integrada:

1 Ethernet TCP/IP

1 Modbus

1 Modbus Plus

1 USB

Controles:

Control de procesos

Descripción de la memoria:

8 MB ampliables - almacenamiento de archivos con tarjeta PCMCIA

7168 kB ampliables - programa con tarjeta PCMCIA

RAM interna 768 kB

Función de interruptor:

Puerto de memoria de interruptor de llave encendido/apagado

Estructura de la aplicación:

4 tareas auxiliares

32 tareas de interrupción de temporizador

128 tareas de interrupción

128 tareas de interrupción de E/S

1 tarea rápida periódica

1 tarea maestra cíclica/periódica

Tiempo de ejecución por instrucción:

0.48...0.56 µs puntos flotantes

0.0525...0.075 µs booleano

0.045...0.06 µs en palabra

0.045...0.06 µs en aritmética de punto fijo

Tiempo de ejecución para 1 K instrucción:

9.91 65 % booleano y 35 % numérico

10.28 100 % booleano

Gastos generales del sistema:

1 ms - tarea maestra

0.2 ms - tarea rápida

Requisito de corriente del bus:

2160 mA

Señalización local:

1 LED rojo para colisión Ethernet

1 LED verde para actividad Ethernet (COM)

Conexión eléctrica:

1 conector hembra, tipo de conector: SUB-D 9 para conectar a la red Modbus Plus

1 conector, tipo de conector: RJ45 para conectar el bus Modbus

1 conector, tipo de conector: RJ45 para conectar la red Ethernet

1 conector, tipo de conector: MT-RJ (fibra óptica) para interconectar los PLC primarios y

secundarios (arquitectura de espera activa)

Dimensiones de los módulos y bastidores:
