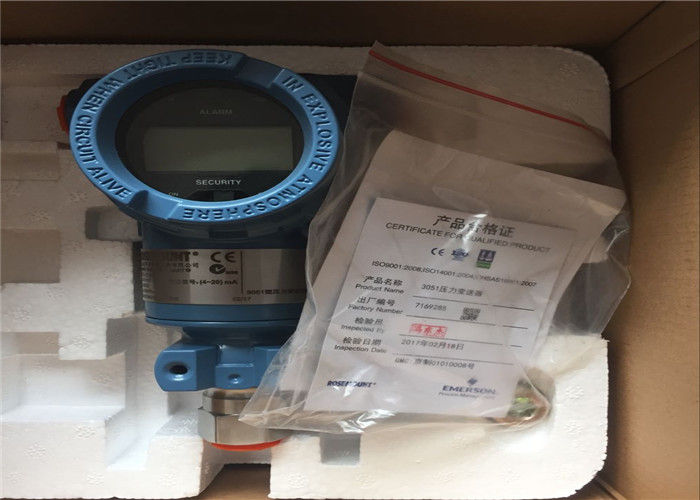

Rosemount 3051 Transmisor de células DP inteligentes Transmisor de presión y temperatura 3051DP 3051GP
3051DP 3051GPDescripción
La familia de transmisores de presión Rosemount 3051 es una serie de instrumentos de renombre mundial para medir la presión, la presión diferencial y el nivel en procesos industriales. 3051DP(Presión diferencial) modelo está diseñado para el flujo, nivel y aplicaciones de presión diferencial donde la presión se mide a través de dos puntos (por ejemplo, a través de una placa de orificio). 3051GP(Presión de medidor) modelo mide la presión relativa a la presión atmosférica.Estos transmisores son una piedra angular de la medición de procesos en industrias como el petróleo y el gasLas tecnologías de los sensores capacitivos, estándar de la industria, proporcionan un rendimiento robusto incluso en condiciones adversas.
3051DP 3051GPCaracterísticas
- • las condiciones de trabajo
Rendimiento superior:Ofrece una alta precisión (hasta ± 0,075% del tramo para el 3051DP, ± 0,1% para el 3051GP), lo que garantiza una medición precisa para el control de procesos críticos.
- • las condiciones de trabajo
Estabilidad sin igual:Los procesos avanzados de diseño y fabricación de sensores resultan en una deriva a largo plazo de menos del ±0,15% de URL por 10 años, reduciendo las necesidades de mantenimiento y los ciclos de calibración.
- • las condiciones de trabajo
Tecnología de sensores robusta:El probado sensor de silicio capacitivo proporciona una excelente protección contra la sobrepresión y resistencia a los golpes y las vibraciones.
- • las condiciones de trabajo
Electrónica inteligente:Cuenta con la potente tecnología SensorTM, que incluye diagnósticos detallados, una pantalla LCD configurable y una amplia relación de despliegue (hasta 100:1),que permite que un transmisor cubra una amplia gama de aplicaciones.
- • las condiciones de trabajo
Certificaciones globales de seguridad:Disponibles con una amplia gama de homologaciones internacionales de seguridad y zonas peligrosas (por ejemplo, FM, ATEX, IECEx, SIL 2/3), por lo que son adecuados para su uso a nivel mundial en atmósferas potencialmente explosivas.
- • las condiciones de trabajo
Fácil integración y configuración:Se puede configurar y monitorear fácilmente utilizando el Rosemount 375 Field Communicator, AMS Device Manager o la interfaz local de botón.
3051DP 3051GPMaterial y aplicación
- • las condiciones de trabajo
Los sensores de diafragmas:Disponible en una variedad de materiales incluyendo Acero inoxidable 316L, Las demás sustancias:, Monel, y Tantal y sus componentespara el manejo de medios corrosivos y abrasivos.
- • las condiciones de trabajo
Conexiones de proceso:Normalmente hechos de Acero inoxidable 316Otras aleaciones como el acero al carbono o Hastelloy están disponibles para servicios específicos.
- • las condiciones de trabajo
En el caso de los equipos de seguridad:Construido de un material duradero De aleación de aluminioLas carcasas de acero inoxidable opcionales están disponibles para entornos altamente corrosivos.
- • las condiciones de trabajo
Los sellos/anillos O:El sello estándar es Vitón (FKM)Opciones como El EPDM, Calrez (FFKM), y PTFEestán disponibles para diferentes requisitos de temperatura y compatibilidad química.
3051DP 3051GPAplicaciones principales:
- • las condiciones de trabajo
3051DP: ¿Qué es esto?Medición del flujo (usando placas de orificio, venturis), nivel de líquido en tanques cerrados, monitoreo de filtros y presión diferencial en todo el equipo.
- • las condiciones de trabajo
3051GP:Medición de la presión en recipientes y tuberías, presión de descarga de la bomba, nivel del tanque (hidrostático) y caída de la presión del filtro o del depurador.
3051DP 3051GPParámetros importantes
La siguiente tabla compara las especificaciones clave para los transmisores Rosemount 3051DP y 3051GP.
|
|
El número de unidades de la unidad de ensayo será el número de unidades de ensayo.
|
La presión de los conductores de aire se calculará en función de las condiciones de funcionamiento del vehículo.
|
|
|
|
|
Presión de calibración (GP)
|
3051DP mide la diferencia entre dos presiones.
|
|
|
± 0,075%de ancho calibrado
|
|
Valores de precisión de referencia; incluye linealidad, histeresis y repetibilidad.
|
|
|
±0,15% de la URL por 10 años
|
±0,15% de la URL por 10 años
|
URL = Límites superiores de alcance, un indicador clave de fiabilidad a largo plazo.
|
|
|
|
|
Capacidad para ajustar el rango de medición dentro de los límites del transmisor.
|
|
Los niveles de presión (URL)
|
0-5 inH2O hasta 0-2000 psi (dependiendo del modelo)
|
0-30 inH2O hasta 0-10.000 psi (dependiendo del modelo)
|
URL = Límites de rango superior. Hay una amplia selección disponible.
|
|
Límites de presión estática
|
Varia según el modelo (por ejemplo, hasta 3600 psi)
|
|
La presión máxima que el sensor puede soportar.
|
|
Efecto de la sobrepresión
|
< ± 0,15% de la URL por 1000 psi
|
< ± 0,1% de la URL por 1000 psi
|
Efecto sobre la exactitud después de haber sido sometido a una presión por encima de la URL.
|
|
Rango de temperatura del proceso
|
-40 a 248 °F (-40 a 120 °C)
|
-40 a 248 °F (-40 a 120 °C)
|
Con sellados remotos estándar, es posible un alcance extendido.
|
|
Rango de temperatura ambiente
|
-40 a 185 °F (-40 a 85 °C)
|
-40 a 185 °F (-40 a 85 °C)
|
|
|
|
4-20 mA HART con señal digital
|
4-20 mA HART con señal digital
|
También están disponibles las opciones Foundation Fieldbus y PROFIBUS-PA.
|
|
|
10.5 a 45 V de corriente continua (HART)
|
10.5 a 45 V de corriente continua (HART)
|
|
|
Clasificación de viviendas
|
NEMA 4X (IP66): el valor de las emisiones de CO2 es el mismo que el valor de las emisiones de CO2
|
| Marca: |
Las demás especies |
| Condición: |
Las partes |
| Modelo: |
3051DP 3051GP1 |
| Válvula de alimentación (DC): |
10.5 - 30 V-DC |
| Calibración (min-máx): |
0 - 25 IN-H2O |
| Tipo de vehículo: |
Presión |
| Peso de envío: |
7.95 libras |
| Las dimensiones de envío: |
9.50 x 4,50 x 5,50 en |
| Es decir: |
D539689 (IDN) |
| Categoría: |
Transmisores |
| Las notas adicionales: |
El conector de la sonda está cortado. |
3051 Los indicadores técnicos del transmisor son los siguientes:
| Nombre Modelo |
Rango de medición |
Proporción de alcance |
Precisión |
| Transmisor de presión diferencial 3051CD |
0-0,5inH2O hasta 2000Psi |
100:1 |
00,075% |
| Transmisor de presión de calibración 3051CG |
0-2,5 en H2O a 2000 psi |
100:1 |
00,075% |
| Transmisor de presión absoluta 3051CA |
0-0.167Psia a 2000Psi |
100:1 |
00,075% |
| Transmisor de presión absoluta 3051TA |
0-0.3-1MPsia |
100:1 |
00,075% |
| Transmisor de presión de calibración 3051TG |
0.3-1MPsig |
100:1 |
00,075% |
| Transmisor de nivel 3051L |
2.5inH2O-8310H2O |
100:1 |
00,075% |
| Transmisor de presión diferencial 3051HD |
de 0 a 0,62 kPa hasta 13800 kPa |
100:1 |
00,075% |
| Transmisor de presión de calibración 3051HG |
de 0 a 0,62 kPa hasta 13800 kPa |
100:1 |
00,075% |
| Transmisor de presión diferencial 3051PD |
Se aplicarán los siguientes requisitos: |
10:1 |
0.05% |
| Transmisor de presión de calibración 3051PG |
de 0 a 0,62 kPa hasta 13800 kPa |
10:1 |
0.05%
|
Transmisor de baja presión de potencia modelo 3051C 6-12V fuente de alimentación en continuo, consumo de energía 18-36mW, salida de 4-20mA, consumo de energía es superior a 200mW. Las salidas de 0,8-3,2V y 1-5V son opcionales.
1, el principio de funcionamiento
Durante el funcionamiento, el diafragma de aislamiento y el líquido de llenado en los lados de alta y baja presión transfieren la presión del proceso al líquido de llenado,y luego el fluido de llenado transfiere la presión al diafragma de detección en el centro del sensorEl diafragma de detección es un elemento elástico tensionado cuyo desplazamiento varía con la presión (para los transmisores de calibre GP,se aplica presión atmosférica al lado de baja presión del diafragma de detección). Transmisor de presión absoluta AP, el lado de baja presión siempre mantiene una presión de referencia.1 mm) y el desplazamiento es proporcional a la presiónLas placas capacitivas de ambos lados detectan la posición del diafragma de detección.La diferencia de capacidad entre el diafragma de detección y la placa capacitiva se convierte en una corriente correspondiente, señal de salida de voltaje o digital HART (High Speed Adresable Remote Transmitter Data Highway).
2 Características del producto
·Serie completa de transmisores
· Rango de medición: 0-0,5inH2O a 6000 psig
·Pequeña estructura, fuerte y resistente a los golpes
·Estructura modular
• amortiguación ajustable
· Múltiples opciones de aplicación flexible
·Circuitos inteligentes, analógicos o de baja potencia
· Conexión y instalación eléctrica: equipado con una variedad de conectores de proceso y bridas de montaje.
3 especificaciones técnicas:
1, excelente rendimiento: precisión 0,075% relación de rango 100:1
2, presión diferencial: rango de calibración de 0,5 inH2O a 2000psi
3, presión de medición: rango de calibración de 2,5 inH2O a 2000psi
4, presión absoluta: rango de calibración de 0,167 psi a 4000 psi
5, diafragma de aislamiento de proceso: acero inoxidable, Hastelloy CR, Monel R, (sólo CD, CG) y Monel dorado
6, diseño compacto, resistente y ligero, fácil de instalar
Detalles del artículo:
| El fabricante: |
Las demás especies |
| Descripción del fabricante: |
Este modelo es de stock antiguo de septiembre de 2012
Los Transmisores de Presión Coplanar Rosemount 3051S son el líder de la industria para la medición de presión diferencial, medidor y absoluta.,elementos primarios y soluciones de sello.
La serie 3051S Coplanar Pressure Transmitter de Instrumentación puede optimizar su operación en cuatro áreas críticas: producción, calidad, eficiencia energética y seguridad y medio ambiente.Aprovechando el poder del escalable Rosemount 3051S en toda su operación, minimizará la variabilidad del proceso, obtendrá una mayor comprensión del proceso, reducirá el mantenimiento y el tiempo de inactividad, y cumplirá con las demandas regulatorias.asegurarse de que usted aprovecha todo el potencial de su inversión en medición.
Con el Rosemount 3051 y el Power Advisory Diagnostics puede identificar problemas antes de que ocurran, ya sea en el instrumento o en cualquier parte de su circuito eléctrico.
La serie de instrumentos Rosemount 3051S proporciona mediciones precisas y confiables cada vez para que pueda reducir el mantenimiento, las interrupciones, la variabilidad del proceso y lograr arranques más rápidos
• Precisión de referencia: 0,025% de la longitud de la línea
• Estabilidad a largo plazo: 15 años
• Garantía limitada: 15 años
• Bajo alcance: 200:1
• Rendimiento total instalado: 0,1% de la extensión
• Diagnóstico avanzado con certificación de seguridad SIL 2/3
Características
- Ultra, ultra para el flujo, y el rendimiento clásico
- 4-20 mA protocolos de bus de campo HART, inalámbrico y FOUNDATION
- Medidas de calibre, diferenciales o absolutas
- Opciones de pantalla remota e interfaz
- Las partidas de los componentes de las partidas de los componentes de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas.
- Ajuste de cero y de tramo
- Alertas de PlantWeb
- El límite de presión de explosión es de 10.000 psig (689,5 bar).
|
| Condición: |
Algunas cajas tienen daños por agua, marcas en las unidades están intactas nunca se han utilizado. |
Especificaciones:
| Bajo rango |
Hasta 150:1 |
| Protocolo de comunicación |
4-20 mA HART,No tiene cablesHART®, FOUNDATION bus de campo, Profibus, 1-5 V de baja potencia HART |
| Rango de medición |
Hasta 2000psi (137,89 bar) Diferencial, Hasta 2000psig (137,89 bar) Gage, Hasta 4000psia (275,79 bar) Absoluto |
| Materiales humedecidos de proceso |
Se trata de una combinación de los siguientes elementos: |
| El diagnóstico |
Diagnóstico básico, Diagnóstico asesor de energía |
| Certificaciones/aprobaciones |
SIL 2/3 certificado según la IEC 61508 por un tercero independiente, NSF, NACE, ubicación peligrosa, véase las especificaciones completas para obtener la lista completa de certificaciones |
| Materiales humedecidos de proceso |
Se trata de una combinación de los siguientes elementos: |
| El diagnóstico |
Diagnóstico básico, Diagnóstico asesor de energía |
| Certificaciones/aprobaciones |
SIL 2/3 certificado según la IEC 61508 por un tercero independiente, NSF, NACE, ubicación peligrosa, véase las especificaciones completas para obtener la lista completa de certificaciones
|
Tipo de pedido de la serie 3051:
1. Rosemount 3051C Transmisor de presión coplanar
2. Rosemount 3051T Transmisor de presión en línea
3. Rosemount 3051CFA Medidor de flujo anual
4. Rosemount 3051 CFC Compacto medidor de flujo
5. Rosemount 3051CFP Medidor de flujo de orificio integral
6. Rosemount 3051L Transmisor de nivel
