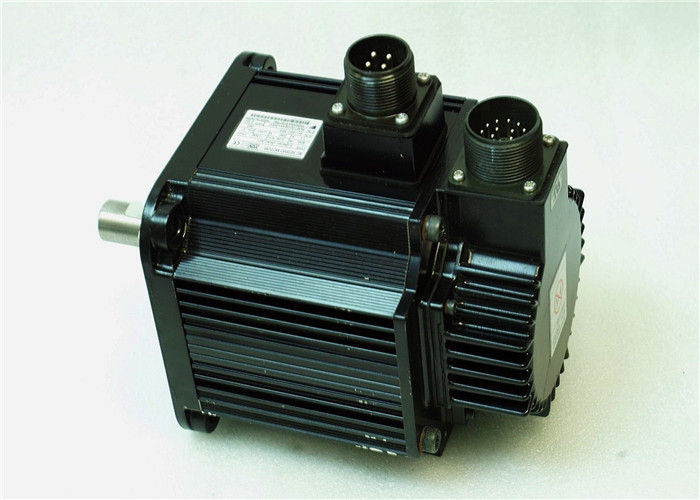

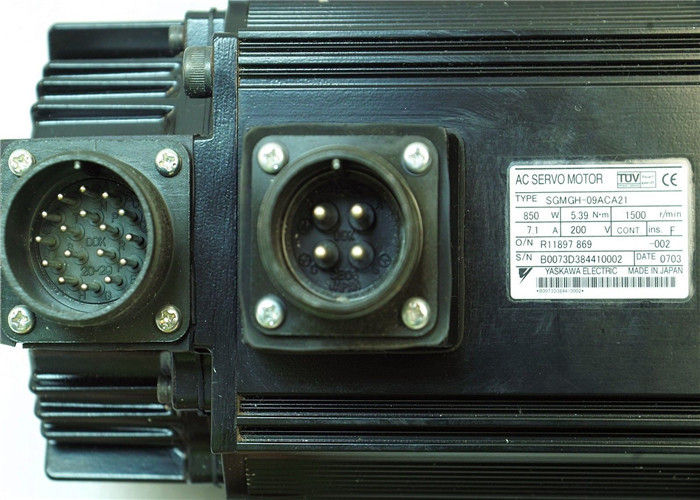

Motor servo industrial los 5.39N.m 850W de la CA de Yaskawa SGMGH-09ACA21 del motor servo
Especificación
| Marca/fabricante | Yaskawa eléctrico |
| Modelo | SGMGH-09ACA21 |
| Tipo de producto | Motor servo de la CA |
| Salida nominal | 850w |
| Esfuerzo de torsión clasificado | 5.39Nm |
| Velocidad clasificada | 3000RPM |
| Voltaje de fuente de alimentación | 200vAC |
| Corriente clasificada | 7.1Amps |
OTROS PRODUCTOS SUPERIORES
| Motor de Yasakawa, SG del conductor | Motor HC-, ha de Mitsubishi |
| Módulos 1C-, 5X- de Westinghouse | Emerson VE, KJ |
| Honeywell TC, TK | Módulos IC de GE - |
| Motor A0- de Fanuc | Transmisor EJA- de Yokogawa |
Productos similares
| SGMGH-09ACA2C |
| SGMGH-09ACA61 |
| SGMGH-09ACA6B |
| SGMGH-09ACA6C |
| SGMGH-09ACB61 |
| SGMGH-09ACB6B |
| SGMGH-09PCA-AM14 |
| SGMGH-12A2B2 |
| SGMGH-12A2B21 |
| SGMGH-13A2A-YR13 |
| SGMGH-13A2A-YR23 |
| SGMGH-13A2A-YR23A |
| SGMGH-13A2A-YR24 |
| SGMGH-13ACA |
| SGMGH-13ACA21 |
| SGMGH-13ACA61 |
| SGMGH-13ACA6C |
| SGMGH-13DCA61 |
| SGMGH-1AACA61 |
| SGMGH-1EACA61 |
| SGMGH-20A2B2C |
| SGMGH-20ABA6C |
| SGMGH-20ACA61 |
| SGMGH-20ACA6B |
| SGMGH-20ACA6C |
| SGMGH-20ACB2C |
| SGMGH-20ACB61 |
| SGMGH-20D2A21 |
| SGMGH-30A2A-YR35 |
| SGMGH-30A2A-YRA1 |
| SGMGH-30A2B2C |
| SGMGH-30A2B6C |
| SGMGH-30ACA61 |
| SGMGH-30ACB21 |
| SGMGH-30ACB2C |
Requisitos de sistema recomendados mínimos Pentuim disco duro 200 megaciclos, 64MB RAM, 200MB, lector de CD-ROM, puerto RS-232 o RS-422, rsolution 800x600 de la pantalla con 256 colores, y Windows 95,98, NT4.0, 2000, YO. (Windows XP planeó)
Esfuerzo de torsión máximo de la descripción (adentro • libra)
RatedTorque (adentro • libra)
Inercia del motor
(adentro • libra • s2x 10-3)
Motor
MODELO # (a)
Amplificador
MODELO # (B)*
Entrada análoga/de Digitaces
SGDHMotor&Amplifier
Clase del artículo
200V
Trifásico
17-bit
Codificador ampliado
Eje recto withKeyway
máximo 3000rpm **
Ms Connectors
79 25
6,41 SGMGH-05ACA61
05AE
Común
8,26 SGMGH-05ACA6C
122 48
12,30 SGMGH-09ACA61
10AE
14,15 SGMGH-09ACA6C
207 74
18,2 SGMGH-13ACA61
15AE
20,1 SGMGH-13ACA6C
254 102
28,1 SGMGH-20ACA61
20AE
35,9 SGMGH-20ACA6C
404 165
40,7 SGMGH-30ACA61
30AE
48,5 SGMGH-30ACA6C
630 252
59,8 SGMGH-44ACA61
50AE
67,6 SGMGH-44ACA6C
776 310
78,8 SGMGH-55ACA61 60AE
Requiere
86,6 unidad regenerador de SGMGH-55ACA6C (e)
1050 425
111 SGMGH-75ACA61 75AE
Requiere
Unidad regenerador de 119 SGMGH-75ACA6C (e)
1550 620
249 SGMGH-1AACA61 1AAE
Requiere
Unidad regenerador (e)
Acción limitada
No-acción de 267 SGMGH-1AACA6C
1988 845
279 SGMGH-1EACA61 1EAE
Requiere
Unidad regenerador (e)
Acción limitada
No-acción de 309 SGMGH-1EACA6C
Nota: Los frenos 24VDC para los servomotores de la sigma II de SGMGH son estándar. Entre en contacto con una fuente local para las fuentes de alimentación 24VDC. Para la información técnica, número manual YEAH-SIA-S800-32.2 de Yaskawa de la petición de la petición. * para especificaciones y dimensiones más detalladas del amplificador de SGDH, refiera a las páginas 99 a 112. ** máximo 2000rpm para 11 y los sistemas 15kW solamente.
“(a)” en el final del número del cable es el nivel de la revisión. El nivel de la revisión se puede cambiar antes de la reimpresión de este catálogo. ** Al pedir estos cables para los motores con los frenos, orden el cable de transmisión estándar y el cable adicional para el freno. Las longitudes de cable estándar del *** son artículos en existencia; las longitudes de cable no estándar son artículos en existencia limitados. Compañeros D-sub del conector de salida de Pin Female del **** 50 al bloque de terminales suministrado cliente de los terceros. (e.g., Wago #289-449, Weidmuller #919658, Phoenix #2283647, Amphenol/seno #20-51039, y muchos otros).
Elija el conector y la abrazadera del cable asociada para una asamblea completa. Los conectores enumerados en esta tabla ambientalmente se sellan. ** Los conectores son fabricados por DDK y enumerados aquí con la abrazadera del cable estándar más grande disponible.
