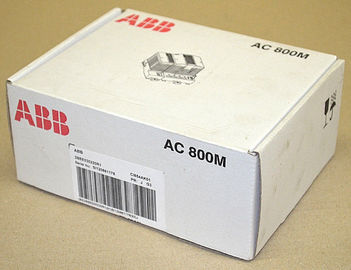

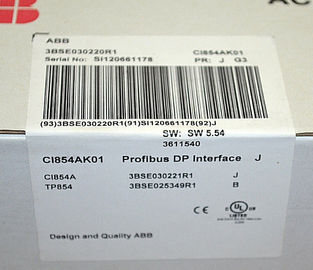

MÓDULO de INTERFAZ del módulo CI854AK01 de la entrada-salida de ABB S800 PROFIBUS J 3BSE030220R1 (CI854A+TP854)
Datos del producto:
| Nombre de la marca: | ABB |
| Certificación: | CE |
| Número de modelo: | CI854AK01 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Contact us |
| Detalles de empaquetado: | Nueva caja original |
| Tiempo de entrega: | En stock |
| Condiciones de pago: | T/T/PayPal |
| Capacidad de la fuente: | 50 |
|
Información detallada |
|||
| Nombre del producto: | Módulo de la entrada-salida | Modelo No.: | CI854AK01 |
|---|---|---|---|
| Número del artículo: | 3BSE030220R1 | Protocolo: | PROFIBUS DP-V1 |
| Amo o esclavo: | Amo | Sistema: | 800xA |
| Resaltar: | Modulo de entrada y salida PROFIBUS ABB S800,Módulo de interfaz ABB CI854AK01,módulo de E/S digital con garantía |
||
Descripción de producto
MÓDULO de INTERFAZ del módulo CI854AK01 de la entrada-salida de ABB S800 PROFIBUS J 3BSE030220R1
(CI854A+TP854)
Comunicaciones
| Modelo no. | Protocolo | Amo o esclavo |
| CI801 | PROFIBUS DP-V1 | Esclavo |
| CI840A | PROFIBUS DP-V1 | Esclavo |
| CI853 | COMLI y MODBUS RTU | Maestro/satélite |
| CI854B | PROFIBUS DP-V1 | Amo |
| CI855 | MasterBus 300 de ABB | Amo |
| CI856 | ENTRADA-SALIDA DEL S100 DE ABB | Amo |
| CI857 | EL INSUM DE ABB | Amo |
| CI858 | DriveBus de ABB | Amo |
| CI860 | HSE de Fieldbus de la FUNDACIÓN | Maestro/satélite |
| CI865 | Entrada-salida de Satt de ABB | Amo |
| CI867 | MODBUS TCP | Maestro/satélite |
| CI868 | IEC 61850 | Maestro/satélite |
| CI869 | Advant Fieldbus 100 de ABB | Esclavo |
| CI871 | PROFINET IO | Amo |
| CI873 | IP de Ethernet/DeviceNet | Amo |
| TB820V2 | Modulebus de ABB | Esclavo |
| TB825 (modo multi) | Modulebus de ABB | Esclavo |
| TB826 (solo modo) | Modulebus de ABB | Esclavo |
| TB840A | Modulebus de ABB | Esclavo |
| TB842 | Modulebus de ABB | No aplicable |
| TU807 | Modulebus de ABB | No aplicable |
| TU840 | Modulebus de ABB | No aplicable |
| TU841 | Modulebus de ABB | No aplicable |
| TU846 | Modulebus de ABB | No aplicable |
| TU847 | Modulebus de ABB | No aplicable |
| TU848 | Modulebus de ABB | No aplicable |
| TU849 | Modulebus de ABB | No aplicable |
Descripción de CI854AK01
El DP de PROFIBUS es un protocolo multiusos de alta velocidad del autobús (hasta 12Mbit/s) para interconectar los dispositivos del campo, como la entrada-salida del telecontrol, impulsiones, el equipo eléctrico de la baja tensión, y reguladores. El DP de PROFIBUS se puede conectar con la CA los 800M vía el interfaz de comunicaciones de CI854B. El CI854B incluye dos puertos de PROFIBUS para realizar que la línea redundancia y él también apoya la redundancia principal de PROFIBUS.
La redundancia principal se apoya en la comunicación de PROFIBUS-DP usando dos módulos del interfaz de comunicaciones de CI854B. La redundancia principal se puede combinar con la redundancia y la redundancia de CEXbus (BC810) de la CPU. Los módulos se montan en un carril del estruendo y un interfaz directamente con el sistema de la entrada-salida S800, y otros sistemas de la entrada-salida también, incluyendo los sistemas peritos de todo el Fieldbus de PROFIBUS DP/DP-V1 y de la FUNDACIÓN.
El DP de PROFIBUS se debe terminar en los dos nodos exteriores. Esto se hace generalmente usando los conectores con la terminación incorporada. Para garantizar una terminación de trabajo correcta el conector tiene que ser tapado y poder ser suministrado.
Paquete incluyendo: un interfaz de comunicaciones CI854BK01 y una placa de base TP854.
(Solamente compatible con el sistema 800xA 6.0.3.2, constructor compacto 6.0.0-2 del control y hacia adelante. Vea por favor la actualización del producto para más información.)
Información general
| Protocolo | PROFIBUS DP-V1 |
| Número del artículo | 3BSE069449R1 (CI854BK01) |
| Amo o esclavo | Amo |
| Número de canales | 2 |
| Velocidad de la transmisión | 9.6 - 12 000 kbit/s |
| Línea redundancia | Sí |
| Redundancia del módulo | Sí |
| Intercambio caliente | Sí |
| Utilizado así como regulador del HI | Sí |
Datos detallados
| Unidades máximas en el autobús de CEX | 12 |
| Conector | Hembra del DB (9-pin) |
| 24 tipos del consumo de V. | 190 mA |
Ambiental y certificación
| Temperatura, actuando | °C 55 |
| Clase de la protección | IP20 según EN60529, IEC 529 |
| Marca del CE | Sí |
| Certificados marinos | ABS, BV, DNV-GL, LR, RS, CCS |
| Conformidad de RoHS | 50581:2012 del EN |
| Conformidad de WEEE | DIRECTIVE/2012/19/EU |
Características y ventajas
- Utilizado para conectar la entrada-salida del telecontrol y los instrumentos del fieldbus vía el DP de PROFIBUS
- Posible conectar el PA de PROFIBUS con el CI854B vía el PROFIBUS que liga el dispositivo LD 800P
- El CI854B se puede fijar redundante
Dimensiones
| Altura | 185 milímetros (7,3 adentro.) |
| Anchura | 59 milímetros (2,3 adentro.) |
| Profundidad | 127,5 milímetros (5,0 adentro.) |
| Peso (base incluyendo) | 700 g (1,5 libras) |
