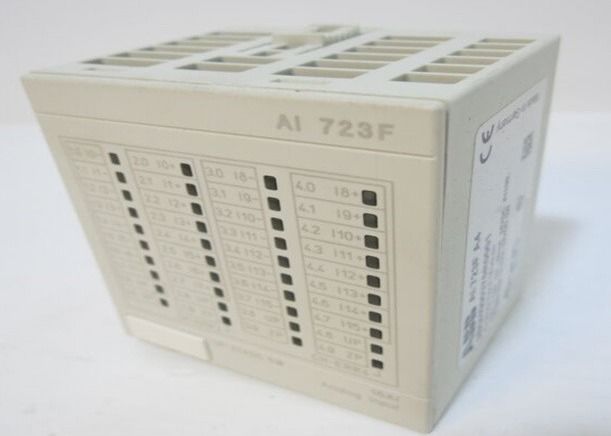

AI723F Módulo de entrada analógica digital ABB 3BDH000376R0001 A 16 canales

I. Información general

• ID del producto: 3BDH000376R0001
• Designación de tipo ABB: AI 723F Rev. A
• Categoría de producto: Módulo de E/S
• Descripción general del catálogo: El AI 723F es un módulo de entrada analógica de alta versatilidad diseñado para sistemas de automatización industrial, que cuenta con canales configurables para admitir múltiples tipos de medición e integración perfecta con diversas arquitecturas de control.

II. Funcionalidad principal y configuración

En el corazón del módulo AI 723F se encuentran sus 16 canales de entrada, que se dividen en dos grupos distintos. Una ventaja clave de este módulo es que cada canal se puede configurar individualmente para que coincida con los requisitos específicos de la aplicación, eliminando la necesidad de módulos especializados adicionales y mejorando la flexibilidad del sistema.

El módulo admite una amplia gama de tipos de medición y entrada, que incluyen:

• Detección de voltaje: 0…10 V CC o -10…+10 V CC
• Detección de corriente: 0…20 mA o 4…20 mA
• Medición de temperatura: Compatible con termómetros de resistencia de platino (Pt100, Pt1000) y níquel (Ni1000), que admiten configuraciones de 2 y 3 hilos
• Funcionalidad de entrada digital: Configurable como entradas digitales cuando sea necesario

En términos de aislamiento eléctrico, los circuitos de entrada del módulo están aislados eléctricamente del resto de los componentes electrónicos del módulo, lo que garantiza la protección contra interferencias. Cabe señalar que no existe aislamiento potencial entre los canales individuales dentro del módulo.

III. Compatibilidad y alcance de la aplicación

El AI 723F está diseñado para una implementación flexible en diferentes configuraciones de control industrial, con compatibilidad que incluye:

• Sistemas de E/S remotos PROFIBUS (que funcionan como esclavo PROFIBUS)
• Integración directa de E/S con controladores ABB AC 700F y AC 900F
• Requiere emparejamiento con unidades terminales TU 715 F o TU 716F para un funcionamiento óptimo

Su diseño multifuncional lo hace adecuado para diversos escenarios industriales donde la medición y recopilación precisas de señales analógicas (voltaje, corriente, temperatura) son fundamentales para el control y la supervisión de procesos.

IV. Especificaciones técnicas y físicas

4.1 Rendimiento eléctrico

• Tipo de canal: Entrada analógica (AI)
• Canales de entrada totales: 16
• Resolución: 12 bits + signo
• Señales de entrada admitidas: ±10 V, 0/4–20 mA, 24 VCC, Pt100, Pt1000, Ni1000

4.2 Dimensiones físicas y peso

• Profundidad/Longitud neta: 54 mm
• Altura neta: 76 mm
• Ancho neto: 67,5 mm
• Peso neto: 0,15 kg

4.3 Información de pedidos y aduanas

• Código HS: 853890 (Maquinaria y equipos eléctricos; piezas para aparatos de las partidas 8535, 8536 o 8537;
• Número de arancel aduanero: 85389099

V. Cumplimiento ambiental

• Cumplimiento de RoHS: Cumple con la Directiva de la UE 2011/65/UE y su Enmienda 2015/863 (de fecha 22 de julio de 2019)
• Categoría RAEE: Categoría 5 – Equipos pequeños (sin dimensiones externas superiores a 50 cm)
