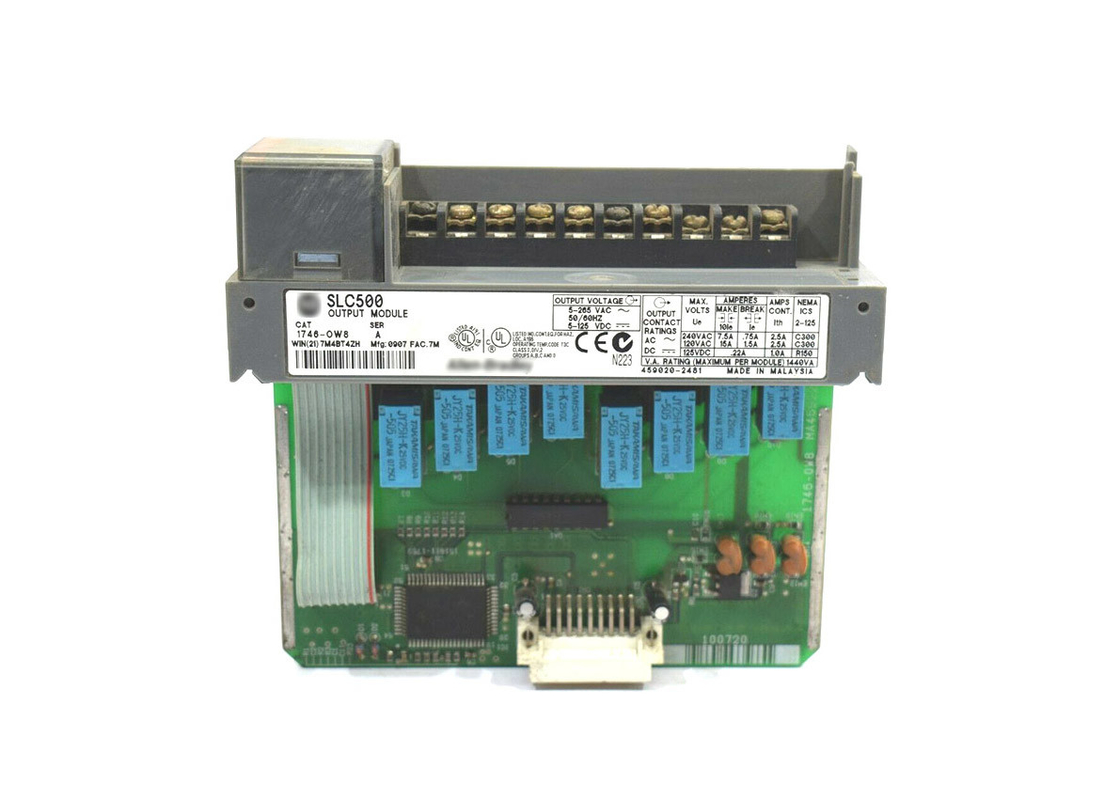

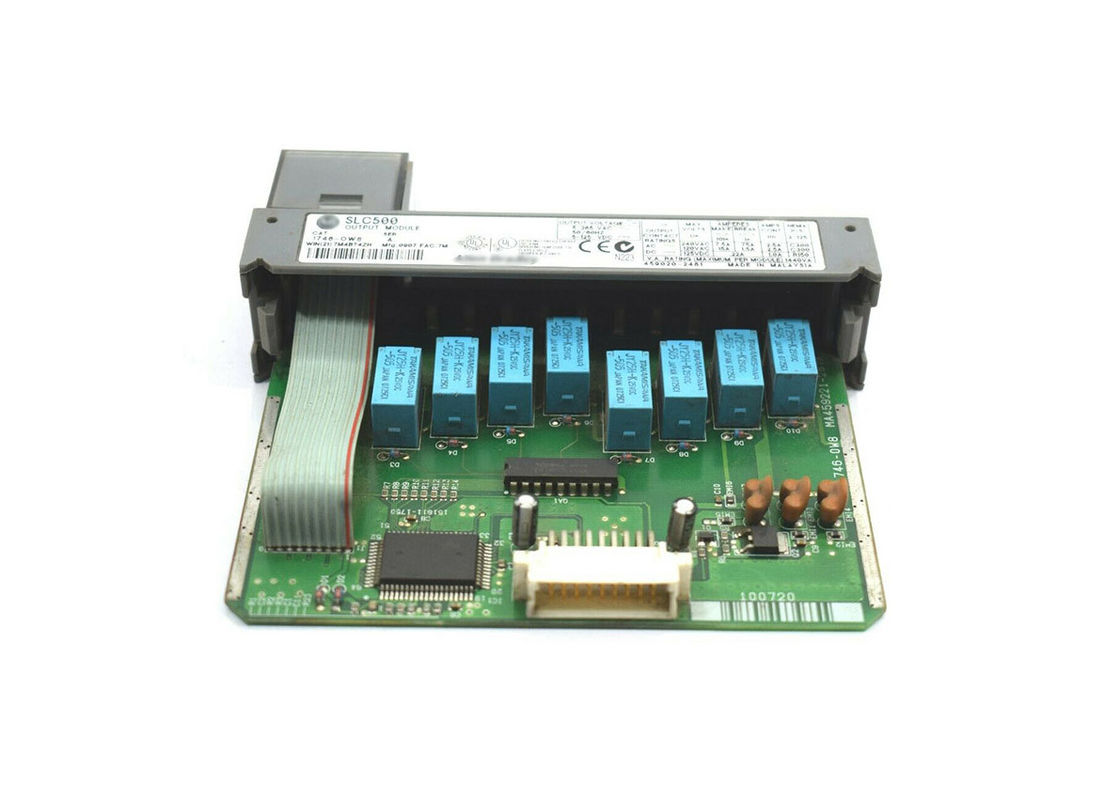

AB 1746-OW8, módulo de salida del contacto de SLC 500 Digitaces

El módulo entrado de AB 1746-OW8 SLC 500 Digitaces viene con ocho (8) salidas. Este módulo tiene una categoría del voltaje de retransmisión de AC/DC. La temperatura de funcionamiento es -25-60 grados. Celsius (- 13-140 grados. Fahrenheit) y la temperatura inoperativa es -40-85 grados. Celsius (- 40-185 grados. Fahrenheit) con una humedad relativa a partir de la 5-95% sin la condensación. La vibración de funcionamiento de este módulo es 2g en los herzios 10-500 y el choque de funcionamiento de este módulo es 30g. El AB 1746-OW8 tiene una disipación de calor máxima de 3,7 vatios con 0,138 vatios por punto.

El módulo entrado de AB 1746-OW8 Digitaces tiene una gama del voltaje de funcionamiento de la CA 5-125V DC y 5-265V en los herzios 47-63. La corriente de la placa madre en 5V DC de este módulo es 85 mA. La corriente de la placa madre en 24V DC de este módulo es 90 mA. Suministran el AB 1746-OW8 como abierto-tipo equipo. El 1746-OW8 se piensa para el uso en ambientes industriales. Este módulo se debe instalar en un ambiente con un nivel de la contaminación no más alto que la contaminación 2 (según lo definido en la publicación EN/IEC0664-1) cuando está aplicado en un ambiente de la zona 2. El recinto debe ser accesible solamente mediante un dispositivo o una herramienta. No desconecte el equipo a menos que se haya quitado el poder. No desconecte el equipo si el área que es adentro es peligrosa. Si se desatiende esto, un arco voltaico peligroso será creado.
El AB 1746-OW8 es (8) un módulo de salida de la retransmisión del canal ocho hecho por AB que se utilice con la plataforma programable del regulador de la lógica de SLC 500 (PLC). Es específicamente compatible con el hardware fijado o modular del estilo para el uso con el regulador de SLC 5/01, de SLC 5/02, de SLC 5/03, de SLC 5/04 y de SLC 5/05.

Utilice este módulo con categorías del voltaje de funcionamiento de 5 -125 VDC y vacíos 5 - 265. Este módulo se divide en dos (2) grupos con los canales de 4Four (4) por grupo para permitir la operación con diferente o los mismos voltajes. Los dispositivos de la supresión de la oleada se pueden instalar para maximizar la vida útil de funcionamiento diseñada del módulo.

Configure este módulo usando el software programado de RSLogix 500. Independientemente de procesadores de SLC, este módulo es compatible para el uso en topología remota de la entrada-salida. Cuando está utilizada en chasis remoto de la entrada-salida, la ranura 0 del chasis es reservada para un adaptador de comunicación de SLC 500. Otras ranuras son compatibles para este módulo.

Con el uso del 1746-OW8, la necesidad de interponer las retransmisiones puede ser eliminada. Interponiendo las retransmisiones se utilizan típicamente para la operación con diversa categoría del voltaje. Como este módulo ya apoyar la capacidad mencionada, la necesidad de interponer el circuito espacio del panel se elimina, del ahorro y rentabilidad cada vez mayor.

Este módulo tiene índice similar del retraso de la señal del ms 10,0 para las transiciones por intervalos en la carga resistente máxima. Este módulo se certifica para la clase 1, operación de la división 2. La corriente continua por el módulo es CA de 16,0 amperios con 8,0 A por grupo. Ocupa la sola ranura del chasis sin importar la ubicación de la instalación.
