GE Fanuc IC660EBA023, termopar del genio entró a la asamblea de la electrónica del bloque

Ge Fanuc IC660EBA023, Genius Termócouple de entrada de bloque de ensamblaje electrónico

Información técnica

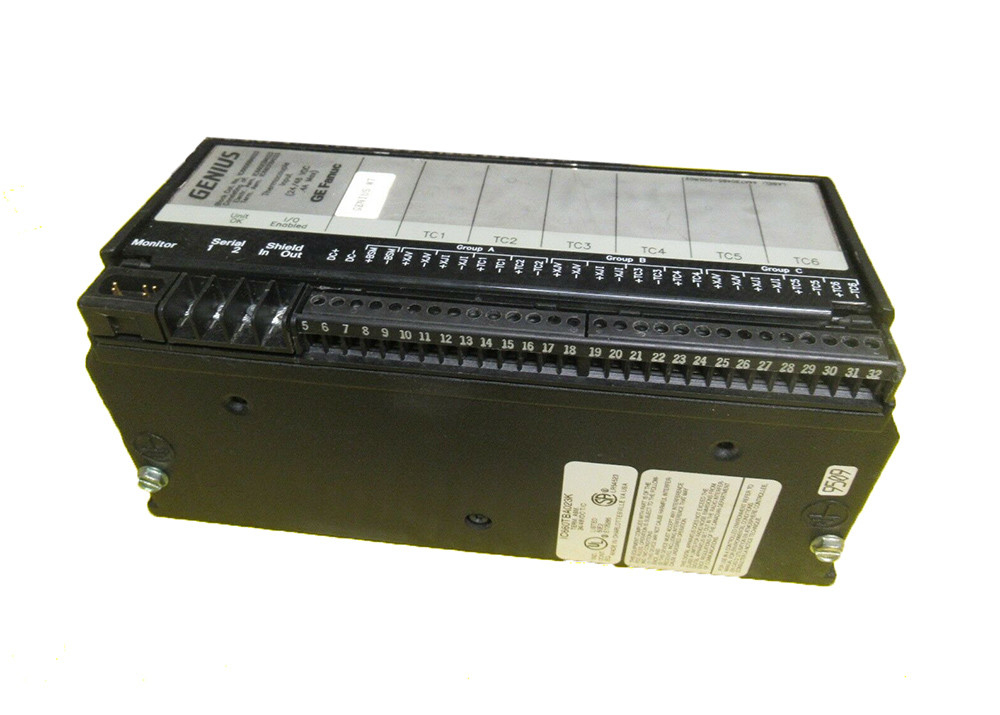

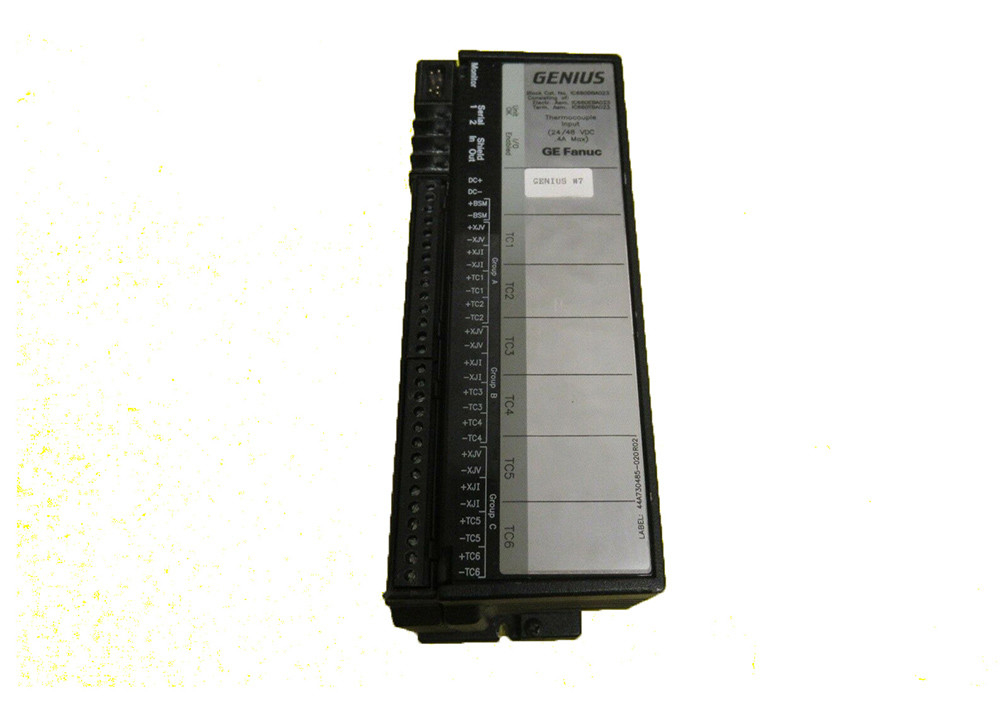

El conjunto electrónico IC660EBA023 es un conjunto electrónico de bloques de entrada de termopares GE Fanuc Genius I/O. Este conjunto electrónico pertenece a la serie de bloques GE Fanuc Genius I/O,y proporciona una interfaz a una amplia gama de analógicosEl conjunto electrónico IC660EBA023 y el conjunto terminal IC660TBA023 forman el bloque de termopares Genius.Cada bloque Genius requiere un conjunto de terminales para el cableado base, conexión a dispositivos de campo y monitores portátiles, y para almacenar los ajustes de configuración de bloques a través de EEPROM.El conjunto electrónico proporciona microprocesamiento y realiza las comunicaciones de bloquesEl conjunto electrónico IC660EBA023 tiene bloques de entrada de 24/48 Volts DC con 6 canales de entrada en 3 grupos aislados de 2.Cada grupo tiene 2 termopares y 2 circuitos de entrada de compensación de unión en frío (CJC), y existe una tensión de aislamiento de 300 voltios entre grupos.

El bloque de ensamblaje electrónico IC660EBA023 supervisa principalmente las señales de temperatura, pero también se puede utilizar para medir las señales de entrada de voltaje de bajo nivel de los dispositivos de campo.Cada canal de entrada está diseñado para interfacer el JAdemás, cada canal de entrada puede configurarse como un sensor interno, un sensor externo o un valor definido por el usuario.Para una mayor precisión de mediciónEl conjunto electrónico IC660EBA023 está configurado por software.y proporciona características avanzadas de diagnóstico como la detección de alambre abiertoTiene un diseño abierto que admite el montaje en cualquier ubicación o configuración,y su conjunto de base de terminal compatible permite la eliminación o sustitución del conjunto de terminal sin necesidad de reconfigurar el cableado del lado del campo.

Sobre el IC660EBA023

El GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block Electronics Assembly es parte de un bloque de entrada de 6 canales diseñado para monitorear las entradas de temperatura.Este conjunto de electrónica tiene termopares estándar conectados a cada entrada para la detección y medición de señales de entrada de baja tensión. The IC660EBA023 Electronics Assembly is supplied either as a separate electronics assembly unit comprising a thermocouple block and LED indicators and other electronic circuits or as a complete factory-assembled block like the IC660BBA023 I/O Block that comprises the electronics assembly and a terminal assembly like the IC660TBA023 Terminal AssemblyEl conjunto electrónico IC660EBA023 tiene 6 circuitos de entrada dispuestos en tres grupos aislados de 300 voltios de CC,y en cada grupo hay 2 circuitos de termopares y 2 entradas de compensación de unión fría remota (CJC), que proporcionan una compensación de unión en frío para las mediciones de entrada.

Cada entrada de IC660EBA023 Electronics Assembly puede conectarse a termopares de tipo J, K, T, E, B, R, S y N, y cada canal de entrada puede configurarse para un sensor externo, un sensor interno,o un valor definido por el usuario para el CJCEl conjunto electrónico IC660EBA023 tiene una tensión de funcionamiento de 24/48 Volts DC (con un rango de tensión de funcionamiento de 18 a 56 Volts DC) y una potencia de 9,0 Watts.Cada entrada del IC660EBA023 Electronics Assembly tiene un rango de medición de voltaje de -25 milivoltios a 150 milivoltios y una resolución de +/-10 microvoltiosCada canal de entrada tiene una precisión de 8,0 Hertz y un rango de filtro de +/- 2 microvoltios por grado Celsius.El CJC interno tiene un rango de medición de 0 a 60 grados centígrados y una resolución de +/-0Un CJC remoto externo reporta señales de entrada en valores analógicos de voltaje o corriente,y ofrece un rango de medición de -25 a 150 grados centígrados con una precisión de +/-0.1 grados Celsius.

Especificaciones técnicas para el IC660EBA023
