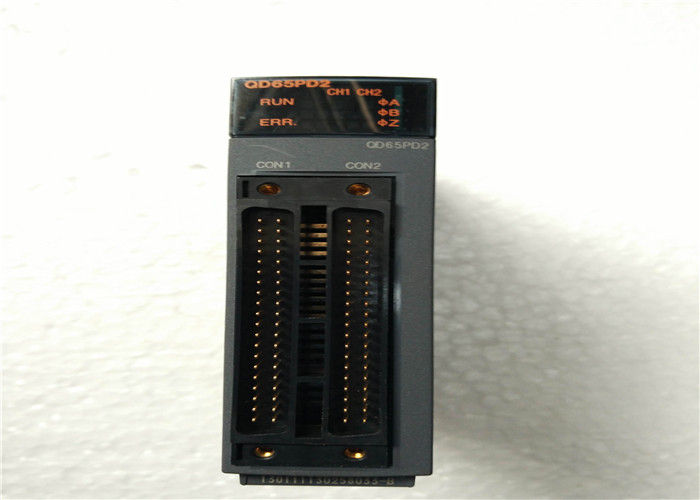

QD65PD2 Modelo universal de Mitsubishi Módulo de suministro de energía redundante
Se trata de la parte de los datos que contiene el documento de identificación. Descripción
El¿Qué es esto?es un módulo de contador/timer multifunción de 2 canales de alto rendimiento diseñado para la plataforma PLC de la serie MELSEC-Q. Este módulo avanzado integra el conteo de ultra alta velocidad,medición precisa del pulso, salida PWM de alta resolución y funciones de control de interruptores de levas flexibles en un paquete compacto y de una sola ranura.8 Mpps (8 millones de pulsos por segundo)para las entradas de conductores de línea RS-422 diferenciales (2-fase, multiplicación 4x) y hasta 200 kpps para las entradas de CC estándar.Diseñados para aplicaciones de automatización industrial exigentes que requieren una precisión de microsegundosEl QD65PD2 se monta directamente en el plano trasero de la serie Q, lo que permite, en tiempo real,con un control de posición de alta precisión, medición y tareas complejas de control de movimiento.
Se trata de la parte de los datos que contiene el documento de identificación.Características clave
- Contador de velocidad ultra alta: Apoyos hasta8 Mpps(entrada diferencial, multiplicación de 2 fases 4x) y 200 kpps (entrada de CC), ideal para la retroalimentación del codificador de alta resolución.
- Integración de múltiples funcionesLas máquinas combinadascontador de alta velocidad, medición de pulso (100 ns de resolución), salida PWM (hasta 200 kHz) y control del interruptor de levasen un módulo.
- Compatibilidad versátil de las entradas: Acepta señales de conductor de línea diferencial RS-422-A de EIA y entradas de 5/12/24 V de CC, que admiten formatos de pulso de 1 fase, 2 fases y CW/CCW.
- Control PWM de alta precisión: Características de resolución de 0,1 μs para el ajuste del ciclo de trabajo PWM, lo que permite un control de salida ultrafinito.
- Función avanzada de interruptor de cámara: Configurable para hasta16 pasos/puntocon 8 salidas de transistores dedicadas (tipo sumidero) para un control preciso del tiempo basado en eventos.
- Modos de conteo flexibles: admite formatos de contador lineal y de anillo, con funciones de contador de preselección, reemplazo y cierre.
- Amplio rango de conteo: rango de recuento binario firmado de 32 bits (-2147483648 a 2147483647).
- Aislación y protección sólidas: aislamiento óptico entre los circuitos de entrada/salida y los circuitos internos del PLC para una alta inmunidad al ruido.
- Diseño compacto: ancho delgado de 1 ranura (27,4 mm) para el montaje de alta densidad en los racks de la serie Q.
- LEDs de diagnóstico: Equipado con indicadores de estado para la potencia, el conteo y el control de errores.
- Certificaciones mundiales: Se ajusta a las normas UL, cUL, CE (EMC/RoHS), KC y marinas (LR, DNV, ABS, RINA, BV).
Se trata de la parte de los datos que contiene el documento de identificación.Materiales y aplicaciones
Materiales
- Vivienda y recinto: Termoplástico de ingeniería de alta resistencia y ignífugo (UL94 V-0) que garantiza durabilidad y seguridad eléctrica.
- Placa de circuito: PCB epoxi de vidrio FR-4 de múltiples capas con rastros de cobre pesado para la integridad de la señal y la disipación eficiente del calor.
- Conectores: dos conectores de 40 pines de grado industrial (compatibles con A6CON1, A6CON2, A6CON4) para un cableado seguro y de alta densidad.
- Componentes internos: Optoacopladores de alta velocidad de grado industrial, resistencias de precisión y condensadores diseñados para una estabilidad a largo plazo en funcionamiento de alta frecuencia.
- Las terminales: contactos de aleación de cobre niquelados para conexiones seguras y resistentes a la corrosión.
Aplicaciones típicas
- Fabricación de semiconductores y LCD: Posicionamiento y control de velocidad de alta precisión para máquinas de escritura de obleas, de encuadernación de matrices y de procesamiento de paneles.
- Embalaje e impresión de alta velocidad: Control de registro preciso, control de tensión de la telaraña y operaciones de corte a longitud.
- Máquinas herramientas: retroalimentación de posición de alta resolución para ejes CNC, monitoreo de la velocidad del husillo y posicionamiento de herramientas.
- Robótica y automatización: Medición precisa del ángulo de las articulaciones y control de movimiento para robots industriales y actuadores lineales.
- Prueba y medición: Contado de eventos de alta velocidad, análisis de ancho de pulso y medición de frecuencia para equipos de ensayo automatizados.
- Manejo del material: Seguimiento de transporte de alta velocidad, clasificación de piezas y medición precisa de la longitud/posición.
- Procesamiento de textiles y fibras: Cuento de longitud preciso, control de tensión y sincronización de alta velocidad.
Se trata de la parte de los datos que contiene el documento de identificación.Parámetros importantes
| Parámetro |
Especificación |
| Número de la parte |
Se trata de la parte de los datos que contiene el documento de identificación. |
| Marca del producto |
Mitsubishi Electric también |
| Serie de productos |
Serie MELSEC-Q |
| Tipo de producto |
Módulo multifunción de contador/timer de alta velocidad |
| Número de canales |
2 Canales independientes |
| Velocidad máxima de recuento (diferencial) |
8 Mpps (2-fase, 4 veces más) |
| Velocidad máxima de conteo (entrada de CC) |
200 kpp por día |
| Tipos de señales de entrada |
Las condiciones de ensayo de las partículas que se aplican a las partículas de aluminio son las siguientes: |
| Niveles de señal de entrada |
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| Resolución contraria |
100 ns (medición del pulso) |
| Rango de recuento |
El código binario firmado de 32 bits (-2147483648 a 2147483647) |
| Frecuencia de salida PWM |
Hasta 200 kHz |
| Resolución de las tareas del PWM |
0.1 μs |
| Tipo de salida |
Salidas de coincidencia de transistores de 8 puntos (tipo sumidero) |
| Clasificación de producción |
12/24 V CC, 0,1 A/punto, 0,8 A/común |
| Configuración del interruptor de cámara |
Hasta 16 pasos por punto de salida |
| El aislamiento |
aislamiento del optoacoplador (I/O a la parte interna) |
| Consumo de energía (plataforma trasera) |
0.23 A a 5 V de corriente continua |
| Temperatura de funcionamiento |
0°C ~ +55°C (sin condensación) |
| Temperatura de almacenamiento |
-20 °C ~ +75 °C |
| Humedad de funcionamiento |
10% ~ 90% de Hg (no condensante) |
| Dimensiones (W × H × D) |
27.4 mm × 98 mm × 90 mm |
| Peso |
Aproximadamente 0,15 kg |
| El montaje |
Plan de fondo de la serie Q (1 ranura) |
| Conectores |
Conector de 40 pines × 2 |
| Certificaciones |
Las autoridades competentes deberán tener en cuenta los requisitos siguientes: |
| Estado del producto |
Activo (en venta) |
