Modelo Mitsubishi Universal Módulo de suministro de energía redundante Q172CPUN
No obstante lo dispuesto en el apartado 1, las autoridades competentes deberán: Descripción

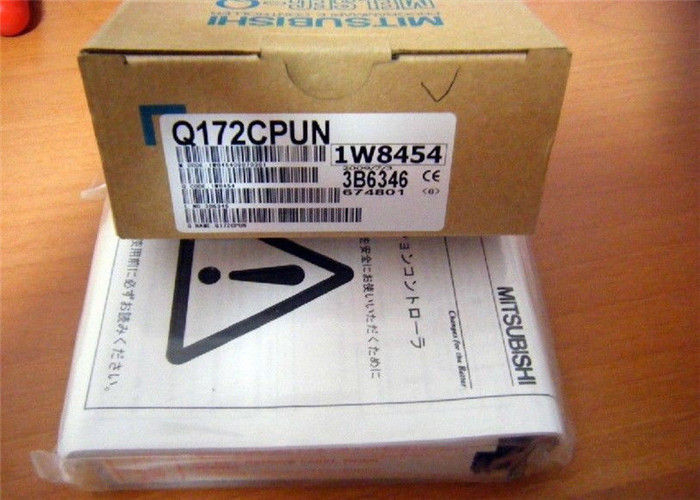

ElNo obstante lo dispuesto en el apartado 1, las autoridades competentes deberán:es un módulo de CPU de control de movimiento de alto rendimiento para el sistema PLC MELSEC-Q Series de Mitsubishi Electric, diseñado para el control de movimiento servo de varios ejes en automatización industrial.Integra el procesamiento de movimiento independiente y el control lógico PLC, con una capacidad de hasta8 ejesde servo control de alta precisión a través de MitsubishiSSCNET (red de controladores de sistemas de servo)Construido para configuraciones de múltiples CPU, funciona junto con las CPU PLC estándar de la serie Q para separar el control de movimiento y secuencia, entregando sincronizado,posicionamiento de alta velocidad para máquinas complejas. Soporta programación Motion SFC, interpolación avanzada y monitoreo en tiempo real, y es compatible con Q Series I/O, módulos analógicos y funciones especiales para una expansión flexible del sistema.Nota: Este modelo se suspende (reemplazado por Q172DSCPU), con el soporte de reparación que finaliza en septiembre de 2025.
No obstante lo dispuesto en el apartado 1, las autoridades competentes deberán:Características clave
- Control de movimiento de alta velocidad de 8 ejes: hasta 8 ejes de servo a través de SSCNET; ciclo de control de 0,88 ms para 1x4 ejes, 1,77 ms para 5x8 ejes, lo que permite un posicionamiento y sincronización de alta precisión.
- Movimiento independiente y arquitectura PLC: CPU de movimiento dedicado, admite sistemas de múltiples CPU (hasta 4 CPU) para separar el control de movimiento y secuencia, optimizando el rendimiento y la respuesta del sistema.
- Modos avanzados de interpolación y control: admite interpolación lineal (hasta 4 ejes), circular (2 ejes), helicoidal (3 ejes); PTP, velocidad, conmutación de velocidad-posición, alimentación de paso fijo, velocidad constante y control síncrono.
- Bus de alta velocidad SSCNET: Conexión en serie confiable de alta velocidad a los servoamplificadores, cableado simplificado, monitorización del estado del servo en tiempo real e inmunidad al ruido.
- Programación de movimiento SFC: 256 programas Motion SFC (máximo 64KB/programa, 4094 pasos), además de 4096 programas de operación F/FS y 4096 programas de transición G para lógica de movimiento flexible.
- Diagnóstico y seguimiento completos: Función de osciloscopio digital incorporado para el seguimiento en tiempo real de la posición, velocidad y par; indicadores de estado LED para el estado del módulo y las fallas del eje.
- Expansión del sistema flexible: Compatible con los módulos de entrada y salida de la serie Q (QX/QY), analógicos (Q64AD/Q68DA) y de movimiento (Q172LX, Q172EX, Q173PX); máximo 8192 puntos de entrada y salida.
- Robustez industrial: Diseñado para entornos industriales duros, con resistencia a las vibraciones/golpes, amplio rango de temperaturas y certificaciones de seguridad globales (UL, cUL, CE, RoHS, KC).
- Fácil programación y configuración: admite software GX Works2/GX Developer; tarjeta CF para almacenamiento de programas/datos; conexión directa USB/RS-232 para la configuración y monitorización.
No obstante lo dispuesto en el apartado 1, las autoridades competentes deberán:Materiales y aplicaciones
Materiales
- Vivienda: Retardante de llama, termoplástico de ingeniería de alta resistencia (UL94 V-0), resistente a los impactos, a prueba de polvo, clasificación de protección IP20.
- Circuitos internos: PCB FR-4 de alta temperatura con contactos dorados, protección ESD/EMI, estable bajo el ruido eléctrico industrial.
- Las terminales: terminales de tornillo de latón niquelado para cableado de campo seguro y resistente a las vibraciones; compatibles con cables industriales estándar.
- Conectores: Conectores SSCNET y I/O de grado industrial para comunicaciones de alta velocidad y transmisión de señales confiables.
- Base de montaje: Clip DIN-rail de plástico reforzado, compatible con el carril DIN estándar de 35 mm para la instalación de gabinetes.
Aplicaciones típicas
- Máquinas herramientas: fresadoras CNC, tornos, rectificadoras, perforadoras, centros de mecanizado de varios ejes.
- Máquinas y aparatos para el embalaje: máquinas de llenado y sellado de molde, máquinas de etiquetado, máquinas de envasado, cartoneras.
- Robótica y montaje: robots de recogida y colocación, líneas de montaje, equipos de fabricación de semiconductores, inserción de componentes electrónicos.
- Impresión y textiles: máquinas de impresión, máquinas de tejido y punto, máquinas de bobinado, líneas de recubrimiento.
- Manejo del material: sistemas de transporte, paletizadores, despaletizadores, máquinas de clasificación, etapas de posicionamiento lineal/rotativo.
- Fabricación de automóviles: robots de soldadura, estaciones de montaje, prensas, sistemas de transferencia de piezas.
No obstante lo dispuesto en el apartado 1, las autoridades competentes deberán:Parámetros importantes
| Parámetro |
Especificación |
| Número de la parte |
No obstante lo dispuesto en el apartado 1, las autoridades competentes deberán: |
| Tipo de producto |
Módulo de CPU de movimiento de la serie MELSEC-Q (8 ejes) |
| Ejes controlables máximos |
8 ejes (interfaz SSCNET) |
| Tiempo del ciclo de control |
00,88 ms (1 ′4 ejes); 1,77 ms (5 ′8 ejes) |
| Interfaz de comunicación |
SSCNET (1 canal, bus de servicio de alta velocidad) |
| Interpolación soportada |
Se aplicarán las siguientes medidas: |
| Modos de control de movimiento |
PTP, velocidad, posición de la velocidad, alimentación de paso fijo, velocidad constante, control síncrono |
| Programas de movimiento SFC |
256 programas (no. 0?? 255); hasta 64 KB/programa, 4094 pasos/programa |
| Programas de explotación de vuelos aéreos |
4096 (F/FS0 ¥4095); máximo 64KB/programa |
| G Programas de transición |
4096 (G0?? 4095) |
| Puntos máximos de entrada/salida |
8192 puntos (X/Y) |
| Consumo interno de energía |
5 VDC, 1,14 A |
| Temperatura de funcionamiento |
0°C a + 55°C |
| Temperatura de almacenamiento |
-20 °C a +65 °C |
| Humedad relativa |
595% de Hg (no condensante) |
| Resistencia a las vibraciones |
0.5 mm (10 57 Hz); 4,9 m/s2 (57 150 Hz) |
| Resistencia al choque |
147 m/s2 (15G), 11 ms medio seno |
| Calificación de protección |
Protección IP20 |
| Dimensiones (W × H × D) |
27.4 × 98 × 114,3 mm |
| Peso |
Aproximadamente 0,22 kg |
| El montaje |
El tramo DIN estándar de 35 mm |
| Certificaciones |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Estatus de las personas |
Descontinuado (Sep 2018); reemplazo: Q172DSCPU |
| Software de programación |
GX trabaja2, GX desarrollador |
| Memoria |
Caja para tarjetas CF para almacenamiento de programas/datos |
