Mitsubishi Q04UDEHCPU 8192 puntos 40 k pasos Módulo de suministro de energía redundante
Se aplicará el procedimiento siguiente: Descripción

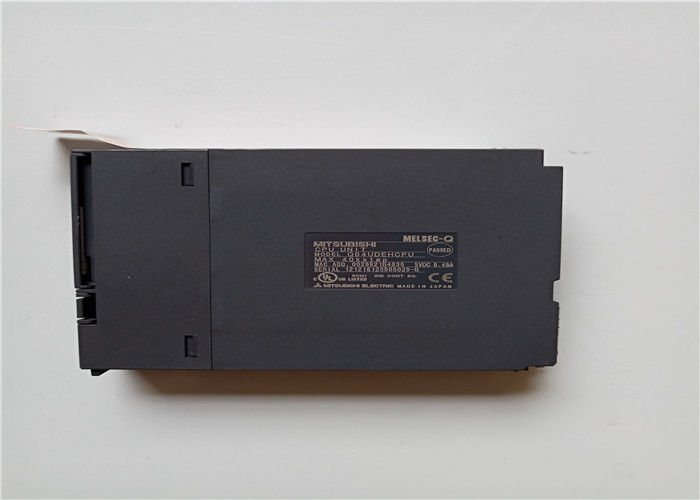

ElSe aplicará el procedimiento siguiente:es un módulo de CPU integrado Ethernet universal de alto rendimiento de la serie MELSEC-Q de Mitsubishi Electric, diseñado para sistemas de control de automatización industrial de gama media.Proporciona un procesamiento de secuencias ultra-rápido (9.5 ns por instrucción básica LD), soporta hasta4096 Puntos de entrada y saliday8192 puntos del dispositivo, con una capacidad de memoria de programa de 40K pasos (160 KB). Las interfaces Ethernet, USB e interfaces de tarjetas de memoria integradas de 10/100 Mbps permiten una programación, monitorización, registro de datos,y comunicación multi-CPU de alta velocidad. Optimizado para el montaje modular de la serie Q, admite control paralelo de múltiples CPU, sincronización de movimiento de alta precisión y conectividad de red industrial (Ethernet / IP, Protocolo MC, FTP),Lo que lo hace ideal para el control distribuido, la automatización de fábricas y aplicaciones de control de máquinas de alta velocidad.
Se aplicará el procedimiento siguiente:Características clave
- Velocidad de procesamiento ultra alta: Ejecución de la instrucción de secuencia básica (LD X0) en9.5 ns, ofreciendo una respuesta excepcional para un control de alta velocidad y alta precisión.
- Gran capacidad de E/S y memoria: soporta max4096 Puntos de entrada y salida, 8192 puntos de dispositivo, memoria de programa de 40K pasos (160 KB) y expandible a través de tarjetas de memoria (RAM / ROM / Flash).
- Ethernet y USB incorporados: Puerto Ethernet integrado 10/100BASE-T para programación de red, protocolo MC, Ethernet / IP, FTP y monitoreo remoto; puerto USB para conexión directa a PC y transferencia rápida de programas.
- Comunicación de alta velocidad multi-CPU: admite hasta 4 CPU en el plano trasero de la serie Q con un ciclo de 0.88 ms de transferencia de datos de alta velocidad, lo que permite el control de movimiento/secuencia paralelo y la escalabilidad del sistema.
- Control de interrupción de alta precisión: interrupción de ciclo fijo hasta100 μs, que admite la captura de pulsos de alta velocidad, el posicionamiento y el control de procesos en tiempo real.
- Conectividad industrial sólida: Compatible con CC-Link, CC-Link IE, Modbus TCP y otros buses de campo; admite módulos de funciones inteligentes (posicionamiento, contador, E/S analógico).
- Reloj de tiempo real incorporado (RTC): con batería para el sello de tiempo preciso, registro de datos y programación sin módulos externos.
- Conformidad ambiental y de seguridad: Diseño de grado industrial con resistencia a las vibraciones y los golpes; certificado con UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS para su utilización en todo el mundo.
- Fácil programación y mantenimiento: Funciona con el software Mitsubishi GX Works2/GX Works3; admite edición de programas en línea, monitoreo y diagnóstico de fallos.
Se aplicará el procedimiento siguiente:Materiales y aplicaciones
Materiales
- Vivienda y recinto: Plástico de ingeniería reforzado de alta resistencia y ignífugo (UL94 V-0), antiestático, resistente al polvo, adecuado para gabinetes de control industriales.
- Placa de circuito: PCB FR-4 de múltiples capas con componentes SMD de grado industrial, recubrimiento conforme para protección contra humedad y corrosión.
- Conector de plano trasero: contactos de alta corriente dorados para una conexión fiable de bus de plano trasero de la serie Q e integridad de la señal.
- Componentes internos: Procesador RISC de alta velocidad, controlador Ethernet, transceptor USB, búferes de E/S opto-aislados y memoria no volátil para la retención de programas y datos.
- Terminals y interfaces: Ethernet de grado industrial (RJ45), USB (tipo B) y ranuras para tarjetas de memoria con cubiertas de polvo para protección contra el ambiente hostil.
Aplicaciones típicas
- Automatización de fábricas: líneas de montaje, sistemas de transporte, máquinas de embalaje, manipulación de materiales y líneas de producción automatizadas.
- Máquinas herramientas: máquinas CNC, máquinas de rectificación, máquinas de moldeo por inyección y sistemas de posicionamiento de alta velocidad.
- Sistemas de control de movimiento: Servo/motor de control de varios ejes, brazos robóticos y equipos de posicionamiento de precisión.
- Control de procesos: Tratamiento de aguas, procesamiento de alimentos, fabricación farmacéutica y vigilancia de las plantas químicas.
- Sistemas de control distribuidos (DCS): E/S remoto, adquisición de datos, integración SCADA y control en red industrial.
- Maquinaria especial: Impresión, textiles, manipulación de semiconductores y equipos de montaje de automóviles.
Se aplicará el procedimiento siguiente:Parámetros importantes
| Parámetro |
Especificación |
| Número de la parte |
Se aplicará el procedimiento siguiente: |
| Serie de productos |
CPU Ethernet de alta velocidad universal de la serie MELSEC-Q |
| Método de control |
Control paralelo secuencial, de movimiento, de proceso y multi-CPU |
| Velocidad de instrucción básica (LD X0) |
9.5 ns |
| Capacidad de memoria del programa |
40 K pasos (160 KB) |
| Puntos máximos de entrada/salida |
4096 |
| Puntos máximos del dispositivo |
8192 |
| Soporte para múltiples CPU |
Hasta 4 CPU en el plano trasero Q; ciclo de comunicación de alta velocidad: 0,88 ms |
| Interfaces integradas |
1× 10/100BASE-T Ethernet, 1× USB (tipo B), ranura para tarjetas de memoria (RAM/ROM/Flash) |
| Protocolos de comunicación |
Protocolo MC, Ethernet/IP, FTP, comunicación por enchufe (máximo 16 conexiones) |
| Interrupción del ciclo fijo |
Min 100 μs |
| Reloj en tiempo real (RTC) |
Construido, con batería (tiempo de reserva: aproximadamente 10 años) |
| Fuente de alimentación |
5 VDC (desde el plano trasero Q), 0,75 A |
| Temperatura de funcionamiento |
0°C a + 55°C |
| Temperatura de almacenamiento |
-20 °C a +65 °C |
| Humedad |
595% de Hg (no condensante) |
| Resistencia a las vibraciones |
5 ̊8,4 Hz: amplitud de 3,5 mm; 8,4 ̊150 Hz: 9,8 m/s2 |
| Resistencia al choque |
147 m/s2 (15 G), 3 veces en los ejes X/Y/Z |
| Dimensiones (W × H × D) |
27.4 × 98 × 100 mm |
| Peso |
Aproximadamente 0,18 kg |
| Certificaciones |
Las autoridades competentes deberán tener en cuenta los requisitos de seguridad de los productos. |
| Estatus de las personas |
Modelo heredado (desactivado para octubre de 2026); reemplazo: Q04UDVCPU |
