Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Plataforma de la automatización de Modicon Quantum | País de origen: | Francia |
|---|---|---|---|
| PN: | 140CPU67160 | Producto o tipo componente: | Procesador de la unidad |
| Modo de transmisión: | Modo multi | Frecuencia de reloj: | 266 megaciclos |
| Garantía: | 1 año | ||
| Alta luz: | procesador del quántum del modicon,procesador de la unidad del quántum |
||
Detalles rápidos:
Procesador espera caliente de la unidad con Ethernet con varios modos de funcionamiento - Kb 1024 - 266 megaciclos

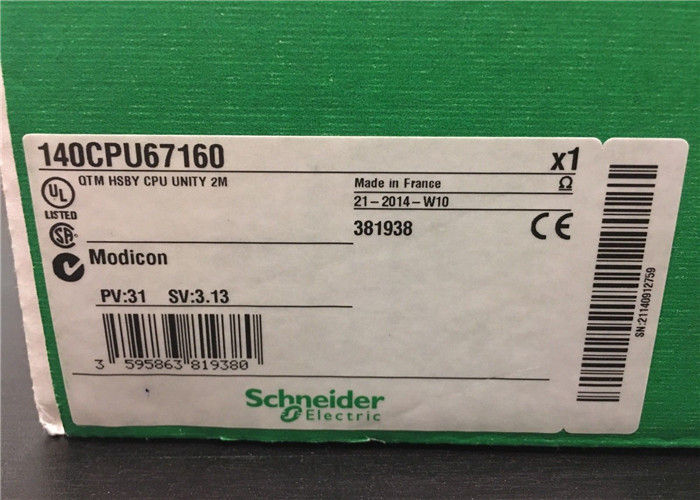

Quantum | 140CPU67160 | Modicon | 140 CPU 671 60 | UNIDAD 2048/7168K del procesador HSBY
Han desarrollado a los reguladores programables de Quantum para cumplir con los estándares nacionales e internacionales principales por lo que se refiere al equipo electrónico usado en la automatización de proceso.
| Fabricante: | Modicon Quantum |
| Serie: | CPU de Quantum |
| Peso: | 2 libras |
| Producto o componente: | Procesador de la unidad |
| Modo de transmisión: | Con varios modos de funcionamiento |
| Frecuencia de reloj: | 266 megaciclos |
| Número de ranuras: | 10 |
| 16 | |
| 2 | |
| 4 | |
| 6 | |
| Número de estantes: | 2 - estantes locales |
| Número de estación distribuida de la entrada-salida: | 63 estaciones - 1 estante - 3 redes distribuidas |
| Número de estación remota de la entrada-salida: | 31 - 2 estantes remotos |
| Número discreto de la entrada-salida: | 8000 entradas, 8000 salidas - distribuidas - por red |
| 31744 entradas, 31744 salidas - remotas | |
| (26 ranuras máximas) - local ilimitado - prohibido en el uso espera caliente | |
| Número análogo de la entrada-salida: | (26 ranuras máximas) - local ilimitado - prohibido en el uso espera caliente |
| 500 entradas, 500 salidas - distribuidas - por red | |
| 1984 entradas, 1984 salidas - remotas | |
| Entrada-salida específica a la aplicación: | Sellado exacto del tiempo |
| Contador | |
| Entradas de alta velocidad de la interrupción | |
| Vínculo serial | |
| Número de módulos opcionales: | 6 (DP de Ethernet, de Modbus, del más de Modbus, de Profibus, Sy/Max) |
| Número de conexiones máximo: | Ilimitado (Como-interfaz) - local |
| 6 (DP de Profibus) - local | |
| 6 (más de Modbus) - local | |
| 6 (Ethernet TCP/IP) - local | |
| 4 (Como-interfaz) - remoto | |
| 2 (Como-interfaz) - distribuido | |
| 1 (USB) | |
| 1 (Modbus) - RS232/485 Modbus/ASCII | |
| Tipo de conexión integrado: | 1 Ethernet TCP/IP |
| 1 Modbus | |
| 1 más de Modbus | |
| 1 USB | |
| Controles: | Recurso seguro caliente |
| Control de proceso | |
| Descripción de la memoria: | KB interno de RAM 1024 - kB 512 para los datos |
| 8 MB extensible - almacenamiento de fichero con la tarjeta de PCMCIA | |
| 7168 kB extensible - programa con la tarjeta de PCMCIA | |
| Función de interruptor: | Puerto de la memoria del interruptor dominante con./desc. |
| Estructura del uso: | 4 tareas auxiliares - prohibidas en el uso espera caliente |
| 32 tareas de la interrupción de contador de tiempo - prohibidas en el uso espera caliente | |
| 128 tareas de la interrupción - prohibidas en el uso espera caliente | |
| 128 tareas de la interrupción de la entrada-salida - prohibidas en el uso espera caliente | |
| 1 tarea rápida periódica - prohibida en el uso espera caliente | |
| 1 tarea principal cíclica/periódica | |
| Tiempo de ejecución por la instrucción: | 0,4… 0,5 comas flotantes de los µs |
| 0,0525… 0,075 µs boleanos | |
| 0,045… 0,06 µs en palabra | |
| 0,045… 0,06 µs en aritmética de punto fijo | |
| Tiempo de ejecución para 1 instrucción de K: | 10,28 el 100% boleano |
| 10,07 el 65% boleano y el 35% numérico | |
| Gastos indirectos del sistema: | 1 ms - tarea principal |
| 0,2 ms - tarea rápida | |
| Requisito actual del autobús: | 2500 mA |
| Señalización local: | 1 LED rojo para la colisión de Ethernet |
| 1 verde del LED para la actividad de Ethernet (COM) | |
| Conexión eléctrica: | 1 conector, tipo del conector: MT-RJ (fibra óptica con varios modos de funcionamiento) para interconectar PLCs primario y secundario hasta 4 kilómetros |
| 1 conector hembra, tipo del conector: SUB-D 9 para conectar con el Modbus más red | |
| 1 conector, tipo del conector: RJ45 para conectar el autobús de Modbus | |
| 1 conector, tipo del conector: RJ45 para la red de Ethernet de conexión |
1 anillo primario, medio del cobre/de la fibra óptica
2 anillo secundario de Ethernet DIO, medio de cobre solamente
Adaptador principal 140CRP31200 de Ethernet 3 instalado en el estante de Quantum™.
Interruptor TCSESM083F23F1 de 4 ConneXium con el archivo de configuración predefinido C2 (2)
Interruptor TCSESM063F2CU1/CS1 de 5 ConneXium con el archivo de configuración predefinido C6 (2)
Interruptor TCSESM063F2CU1/CS1 de 6 ConneXium con el archivo de configuración predefinido C4 (2)
7 Ethernet de Modicon™ STB DIO (3) (4)
8 conexión a la nube del dispositivo de Ethernet DIO, medio de cobre solamente
9 nube del dispositivo de Ethernet DIO (3)
Módulo de comunicación de Ethernet 10 140NOE771
Ethernet 11 ligar el cable TCSECN3M3M1S4/1S4U (1 m)
