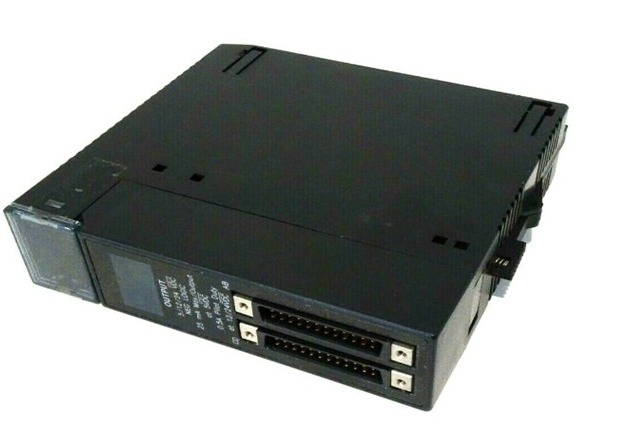

El módulo Ge Fanuc IC693MDL752 es un módulo Ge Fanuc de 6 puntos de entrada y salida serie 90-30 Plcs

El módulo GE FANUC IC693MDL752 es un módulo GE FANUC de 6 puntos de entrada/salida de la serie 90-30 PLCS.

Especificaciones técnicas para el IC693MDL752

Marca GE Fanuc
Serie Serie 90-30
Fabricante GE Fanuc; Emerson Automation (actualmente)
Número de parte IC693MDL752
Serie Serie 90-30
Tipo de producto E/S digital
Descripción del producto Módulo de salida discreto
Número de canales 32
Compatibilidad de los controladores de comandos de GE Fanuc 90-30
Puntos de salida 32
Número de grupos de salida Cuatro (4)
Grupos de producción 4
Canales por grupo Ocho (8)
Modo de salida Modo TTL, modo 12 / 24 Voltios de corriente continua

Aislamiento: 1500 voltios entre el lado del campo y el lado lógico; 250 voltios entre grupos
Indicadores LED Sí
El valor de la tensión de salida se calculará en función de la tensión de salida de la unidad.
Conexión de salida con conectores de 2 x 24 pines
La tensión de salida nominal de 12 a 24 VDC (modo 12 a 24 VDC); 5 VDC (modo TTL)
Estado del ciclo de vida del producto* Interrumpido/obsoleto
Modo de corriente de salida 12/24 VDC: 0,5 Amperes por punto; 4 Amperes por módulo; 3 Amperes por grupo de pin común 5 VDC (modo TTL): 0,25 mA
Corriente de entrada máxima de 4,6 A durante 20 ms
la corriente de absorción de 260 mA (máximo) desde el bus de 5 voltios en el plano trasero; (13 mA + 3 mA/punto ON + 4,7 mA/LED); 12 mA (maximum) per group from user supply @ 5VDC and all eight outputs in group ON 25 mA (maximum) per group from user supply @ 12 VDC and all eight outputs in group ON 44 mA (maximum) per group from user supply @ 24 VDC and all eight outputs in group ON
Tiempo de respuesta máximo 0,5 ms
Tiempo de respuesta de apagado, máximo 0,5 ms
Tensión de salida Caída de 0,3 voltios, máximo
Fugas fuera de estado 1 mA máximo

Sobre el IC693MDL752

El IC693MDL752 es un módulo de salida discreto de doble modo de la serie 90-30 de controladores lógicos programables (PLC).recientemente adquirida por Emerson AutomationEste módulo admite el modo 12/24 VDC y el modo 5VDC TTL, módulo de salida de lógica negativa.Cuenta con Treinta y dos (32) puntos de salida en grupos de cuatro (4) con cada grupo que tiene ocho (8) canales de salida cada unoDependiendo del modo de funcionamiento del módulo, la corriente de salida por punto varía.4 amperios por grupo, y 3 Amperes máximo por pin común, mientras que cuando está configurado para operar en modo TTL, cada canal de salida tiene una corriente nominal de salida de 0,25 mA. Del mismo modo,la tensión de salida varía según el modo seleccionadoEn el modo 12/24 VDC, el rango de voltaje de salida es de 10,2 - 28,8 VDC con una salida nominal de 24 VDC. Para el modo TTL, el rango de voltaje de salida es de 4,75 VDC - 5,25 VDC con una salida nominal de 5 VDC.Cada grupo de salida se puede configurar de forma independiente para operar en modo 12/24 VDC o TTL, lo que proporciona flexibilidad operativa.Este módulo tiene un aislamiento nominal de 1500 voltios entre el lado del campo y el lado lógico y 250 voltios entre grupos.Se recomiendan dos (2) métodos cuando se conectan los dispositivos de salida a este módulo, en particular, el método directo con el uso de cables precableados IC693CBL327 e IC693CBL328, donde un extremo es un conector preensamblado mientras que el otro extremo del cable es de cables voladores.Otro método soportado es el método TBQC utilizando un bloque terminal de conexión rápida.

El IC693MDL752 es un módulo de salida de lógica negativa TTL de 5 a 24 voltios DC para los PLC de la serie 90-30 de GE Fanuc.El módulo de salida de lógica negativa IC693MDL752 proporciona 32 salidas discretas dispuestas en 4 grupos que están aislados entre síCada grupo de 4 salidas tiene su propio común. Las salidas del módulo son salidas de tipo sumergible o salidas lógicas negativas para las que el estado ON corresponde a un estado de baja salida activa.El módulo de salida de lógica negativa IC693MDL752 tiene 2 modos de funcionamientoEn el modo TTL, las salidas del módulo pueden cambiar las cargas a través de 5 Voltios de voltaje CC y pueden hundir una corriente máxima de 25 miliamperios por punto.las salidas del módulo pueden cambiar cargas de más de 12 a 24 voltios DC y pueden hundir una corriente de pico de 0.5 amperios por punto.

Cada grupo de salidas del módulo de salida de lógica negativa IC693MDL752 puede utilizarse en el modo de funcionamiento requerido para cualquier aplicación particular.Cuando se utilicen diferentes grupos en diferentes modos de funcionamiento, se deben tener en cuenta los efectos del ruido eléctrico. Se dispone de una resistencia de tracción integrada para cada punto de salida.El aislamiento del plano de fondo entre el lado lógico y el lado del campo se proporciona a través de optoacopladoresLos indicadores LED en el módulo de salida de lógica negativa IC693MDL752 proporcionan actualizaciones de estado para los puntos de salida.Las conexiones desde el módulo de salida de lógica negativa IC693MDL752 a los circuitos de salida se realizan a través de 2 conectores masculinos de 24 pines que están montados en el lado delantero del módulo de E/SLas corrientes de salida máximas en el modo TTL y en el modo 12/24 voltios son de 25 miliamperios y 0,5 amperios por punto, respectivamente.
