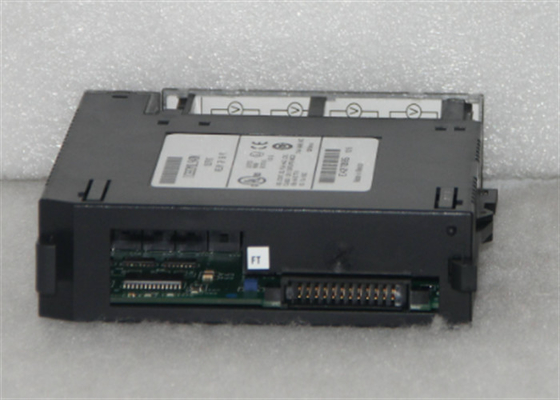

GE FANUC IC693MDL241 TÍPICA TAPOR DE ESCANACIÓN de las series 90-30 Módulo del procesador

GE FANUCIC693MDL241Módulo del procesador de las series 90-30

Especificaciones técnicas para el IC693MDL241

Marca GE Fanuc
Serie Serie 90-30
Fabricante GE Fanuc
Fabricante GE Fanuc (ex); Emerson Automation (actualmente)
Número de la parte IC693MDL241
Descripción del producto Módulo de entrada discreto
Serie Serie 90-30
Número de la parte IC693MDL241
Número de canales Dieciséis (16)
Marca GE Intelligent Platforms/GE Fanuc y sus subsidiarios
Grupo de entradas Grupo único de 16 entradas
Configuración de cableado Lógica positiva / negativa
Aislamiento 1500 VAC entre el lado del campo y el lado lógico
Tipo de producto Módulo de entrada
Rango de señal de entrada 0-30 VAC / VDC
Intervalo de voltaje de entrada de 0 a +30 voltios CC o de 0 a +30 voltios AC, 50/60 Hz
Voltado nominal de entrada 24 VAC / VDC
Válvula de voltaje 24 V CA
Corriente de entrada de 7 mA a tensión nominal
Voltado de salida nominal 24 VAC / 24 VDC
Voltagem de 24 V de corriente continua

Consumo de corriente de 80 mA @ 5 VDC cuando todas las entradas estén encendidas; 125 mA desde el bus de plano trasero aislado de 24 VDC o el usuario proporcionó una fuente de alimentación externa.
Tiempo de respuesta apagado, máximo 28 ms
Las entradas 16
En el estado de tensión 11,5 - 30,0 VAC / VDC
Voltado encendido de 11,5 a 30 voltios CA o CC
Frecuencia 50/60 Hz
Voltado en estado apagado 0-4 VAC / VDC
Válvula de 0 a +4 voltios AC o DC fuera de estado
Corriente de entrada a un voltaje nominal de 7 mA
Corriente en estado activo 1 mA máximo
En estado de corriente de 3,2 mA
Aislamiento entre el lado del campo y el lado lógico 1500 V RMS
Corriente en estado apagado 1 mA
Energía de corriente continua Sí
Energía de CA Sí
En el tiempo de respuesta, típicamente 12 ms
Tiempo de respuesta máximo 12 ms
Indicadores LED 16
Lectura lógica %I
Estado del ciclo de vida del producto: descontinuado/obsoleto

Sobre el IC693MDL241

El IC693MDL241 es un módulo de entrada discreto de la serie 90-30 de controladores lógicos programables (PLC).Este módulo cuenta con dieciséis (16) canales de salida en un grupo de salida con un solo terminal comúnFunciona en rangos de voltajes de entrada de 0-30 VDC o 0-30 VAC, mientras que los voltajes nominal del módulo son de 24 VAC / 24 VDC.Este módulo admite el cableado de dispositivos de entrada de estado binario o encendido / apagado o dual como interruptores de límiteEl IC693MDL241 está equipado con dos (2) filas de indicadores de estado LED,utilizado para representar la energía de cada canal de entrada. Un canal de entrada que esté recibiendo activamente una corriente de entrada de 7 mA a voltaje nominal tiene activado su LED correspondiente.se proporcionan los módulos de inserción donde se puede escribir una breve descripción o etiquetas de entrada para facilitar la identificación de los canales de entrada. Este módulo es compatible con ser instalado en una placa base de 5 ranuras o 10 ranuras de la plataforma PLC de la Serie 90-30.5 - 30 VAC / VDC mientras que la tensión fuera de estado es 0 - 4 VDC / VACDel mismo modo, la corriente máxima en estado encendido es de 3,2 mA mientras que la corriente máxima fuera de estado es de 1 mA. El retraso de transición de la señal de los módulos encendidos es de 12 ms mientras que el tiempo de respuesta fuera de funcionamiento es de 28 ms.El consumo de energía de este módulo está calificado en 80 mA @ 5 VDC cuando todas las entradas están en estado lógico 1 y 125 mA desde el bus de plano trasero aislado de 24 VDC o la fuente de alimentación externa proporcionada por el usuario..

El módulo IC693MDL241 es un módulo de entrada positivo/negativo fabricado por GE Fanuc como parte de los sistemas PLC de la Serie 90-30.Funciona con una tensión nominal de 24 Volts AC/DC y cuenta con un solo grupo de 16 puntos de entrada todos ubicados en un terminal de entrada de energía comúnEste módulo está diseñado y destinado para su uso con potencia de entrada AC o DC suministrada por el operador, por lo que puede tener características lógicas positivas o negativas mientras se encuentra en el modo de entrada DC.Estas características de entrada son adecuadas para una amplia gama de unidades de entrada suministradas por el usuario, como botones, interruptores electrónicos de proximidad y interruptores de límite.El módulo IC693MDL241 viene con un voltaje de entrada que oscila entre 0 y 30 Volts AC o DC a una frecuencia de 50 a 60 Hertz y una corriente de entrada típica de 7 miliamperios a la tensión nominalTiene un voltaje en estado de 11.5 a 30 Volts AC o DC y un voltaje fuera de estado de 0 a 4 Volts AC o DC.

El módulo GE IC693MDL241 viene con una corriente mínima en estado activo de 3,2 miliamperios y una corriente máxima fuera de estado de 1 Amp,con un tiempo de respuesta de 28 milisegundos cuando está apagado y de 12 milisegundos cuando está encendidoCuando la corriente pasa a través del punto de entrada, el resultado en la tabla de estado de entrada es lógica 1 (% I).o utilizar la fuente de voltaje de salida aislada de 24 voltios de corriente continua como fuente de alimentación para las entradas de corriente continuaEl GE Fanuc IC693MDL241 cuenta con indicadores de estado de encendido/apagado LED para cada uno de los puntos en la parte superior del módulo.La fila superior de LED está etiquetada de A1 a A8 para los puntos 1 a 8, mientras que la fila inferior está etiquetada de B1 a B8 para los puntos 9 a 16.
