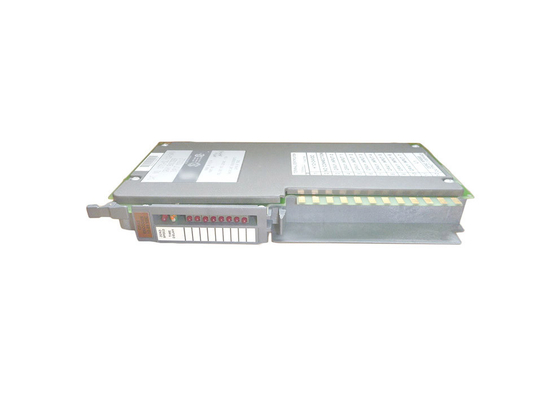

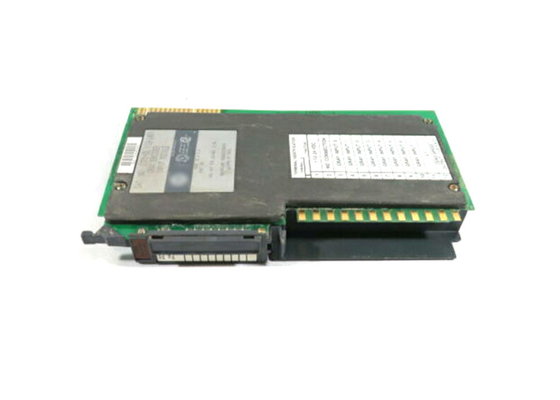

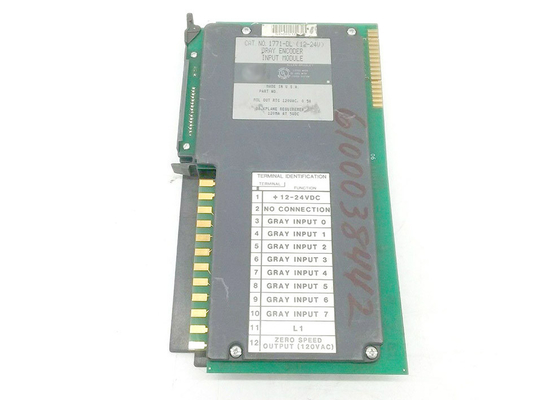

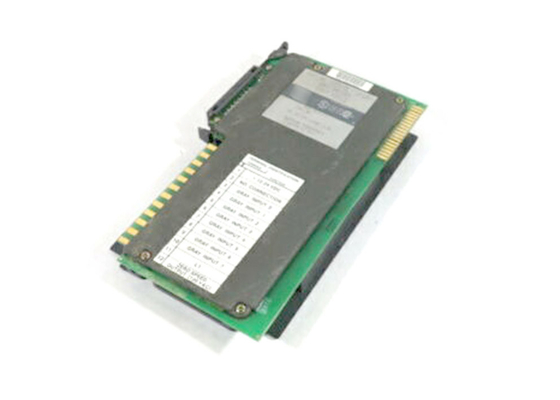

Módulo de colocación del PLC 5 I O 1 kilociclo 1 ranura Allen Bradley 1771-DL

El AB 1771-DL es un módulo gris del convertidor de código. Requiere una fuente de corriente continua de 12-24V conectada entre el 1771-WB y el codificador absoluto. El codificador gris de 8 bits del boletín 845A-SJZ3DN6DW es compatible con este módulo, junto con el brazo compatible del cableado 1771-WB. El código gris de 8 bits entonces se convierte de un codificador absoluto a un número binario de 8 bits. Esto entonces será utilizada como entrada al regulador programable de AB. Mientras que el codificador gris está en el movimiento, el interruptor del triac de la cero-velocidad de la CA 120V está prendido. El interruptor apagará solamente después de que el módulo reconozca que el movimiento ha parado en un de retraso de tiempo a elección. Usando el pote del ajuste situado en el frente del módulo, el de retraso de tiempo se puede modificar entre 0,3 y 6 segundos. Dé vuelta al botón a la izquierda para disminuir retraso y a la derecha para aumentar retraso. El interruptor puede ser utilizado cuando se detecta un fracaso del codificador porque actuará como dispositivo de seguridad y abrirá el circuito de impulsión. Clasificado en 5A en la CA 120V, el interruptor tiene una frecuencia de funcionamiento de los herzios 47-63. El interruptor tiene corriente de salida continua 0.5A y tiene 2A por 10 milisegundos de sobretensión. Su interruptor tiene una corriente mínima de la carga de 50 mA y la caída de voltaje del En-estado es 2V en la corriente de la carga de 100 mA. El 1771-DL tiene una corriente máxima de la salida de 5 mA en el Apagado-estado y el fusible de la salida tiene un AG 8 en el soplo normal 1A. El módulo recibe solamente entradas del codificador que sigue una posición rotatoria a partir de 0-360 grados. Y los valores de esta posición serán convertidos a un código gris de 8 bits a partir de la 0-255. Usando el cable multiconductor, el codificador puede enviar los valores de la posición cifrada al módulo 1771-DL. Los valores serán puestos en la placa madre del chasis de la entrada-salida del módulo. El módulo hará salir un binario de 8 bits 0-255 a la entrada del procesador a través de la placa madre.

El módulo ha estimado que las dimensiones de 1" x 6" x 10" (3 cm x 15 cm X.25 cm) y él pesan 0,43 kilogramos. El cerrar trabajará solamente entre los pernos 4 y 6 y entre los pernos 24 y 26. La temperatura de funcionamiento es 32 – 140 grados de Fahrenheit. La temperatura del almacenamiento del módulo es -40-185 grados Fahrenheit con una humedad relativa sin condensación de 5 - del 95%. La corriente de la placa madre es 120 mA en 5V DC y el filtro de la entrada de 1 milisegundo de retraso de tiempo. El 1771-DL tiene 6 mA por pedazo en 10V DC y 15 mA por pedazo en 27V DC en corriente de la compra de componentes de la entrada.
