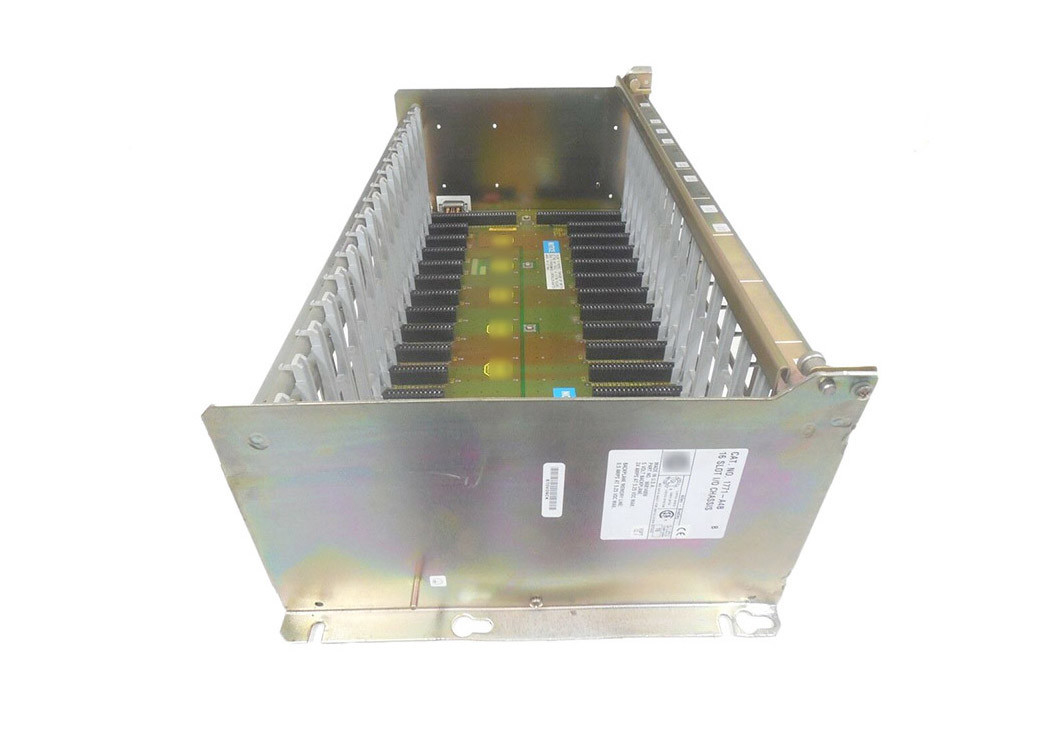

AB 1771-A4B, chasis universal de la entrada-salida, 24 amperios, 16 ranuras

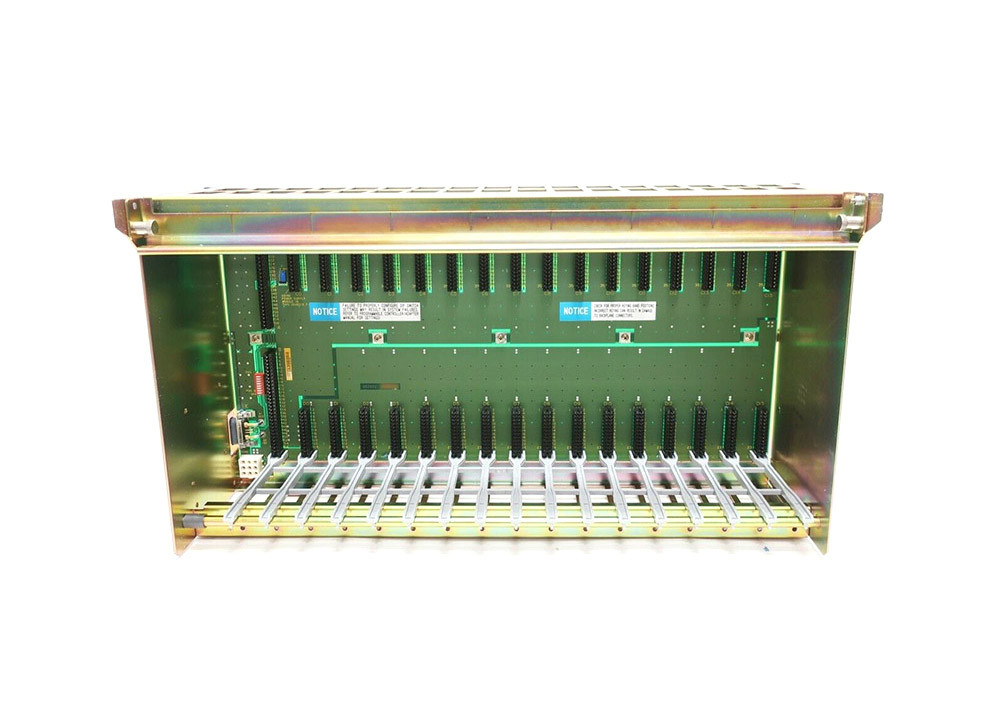

El AB 1771-A4B es un chasis universal de la entrada-salida que es parte de la familia de producto programable del regulador de la lógica 1771 (PLC). Este chasis ofrece dieciséis (16) ranuras de la entrada-salida, que recibe el conjunto de circuitos electrónico, específicamente la placa madre, para el poder de distribución a los módulos atados. También recibe las bisagras para los brazos del cableado del campo.

El 1771-A4B se diseña para ser actuado en una gama de temperaturas 32-140 del grado Fahrenheit o 0-60 el grado Celsius mientras que la temperatura del almacenamiento del hardware es -40 a 185 grados Fahrenheit o -40 a 85 grados Celsius. Tiene una humedad relativa de 5-95% noncondensing. Al instalar este chasis universal de la entrada-salida, mantenga la vibración del panel y el choque dentro de 2g en los herzios 10-500 y 15g, respectivamente.

El 1771-A4B es capaz de recibir poder vía el procesador 1771 con las fuentes de alimentación integrales que proveyeron de 2-4 amperios, de los módulos de fuente de alimentación la salida nominal de 3-8 amperios y de las fuentes de la alimentación externa de la corriente de salida de 6.5-16 amperios. Como regla general, nunca instalar una fuente de la alimentación externa y un módulo de fuente de alimentación al 1771-A4B. Esta conexión de la fuente de alimentación no es compatible y descalificará la configuración de hardware.

El 1771-A4B se configura usando el software programado de RSLogix 5 que es el software programado común usado para la plataforma programable entera del regulador de la lógica PLC5 (PLC).

El chasis 1771-A4B tiene 16 ranuras de la entrada-salida. Tiene dimensiones de 12,4 x 24 x 7,6 adentro. y pesa 14,8 libras. Para la instalación en un sistema 1771 PLC-5, utiliza el método del montaje del panel de atrás con el espaciamiento adecuado y un recinto abierto. La placa madre del chasis tiene una fuente de alimentación de 8A en 5V DC.

El chasis 1771-A4B tiene una configuración universal para el montaje del chasis y diseño de sistemas debido a su propio diseño constante. Los módulos 1771 de la entrada-salida son pequeños, flexibles, rentables, y proporcionan una gama completa de módulos digitales, análogos, e inteligentes de la entrada-salida para los diversos usos. Los módulos de la entrada-salida vienen con la conexión de los brazos y de los paneles remotos de la terminación, eliminando la necesidad de desconectar el alambre para substituir el módulo. Para la localización de averías y los diagnósticos, los indicadores de situación están presentes en el frente de los módulos. Para la extensión futura, puede ser substituido fácilmente por un chasis más grande. Se piensa para el uso en un ambiente industrial con un ° 0 - 60. Grado de Celsius (32 - 140. Temperatura de funcionamiento de Fahrenheit), humedad relativa 5 95% noncondensing, y un choque de funcionamiento 30g.
