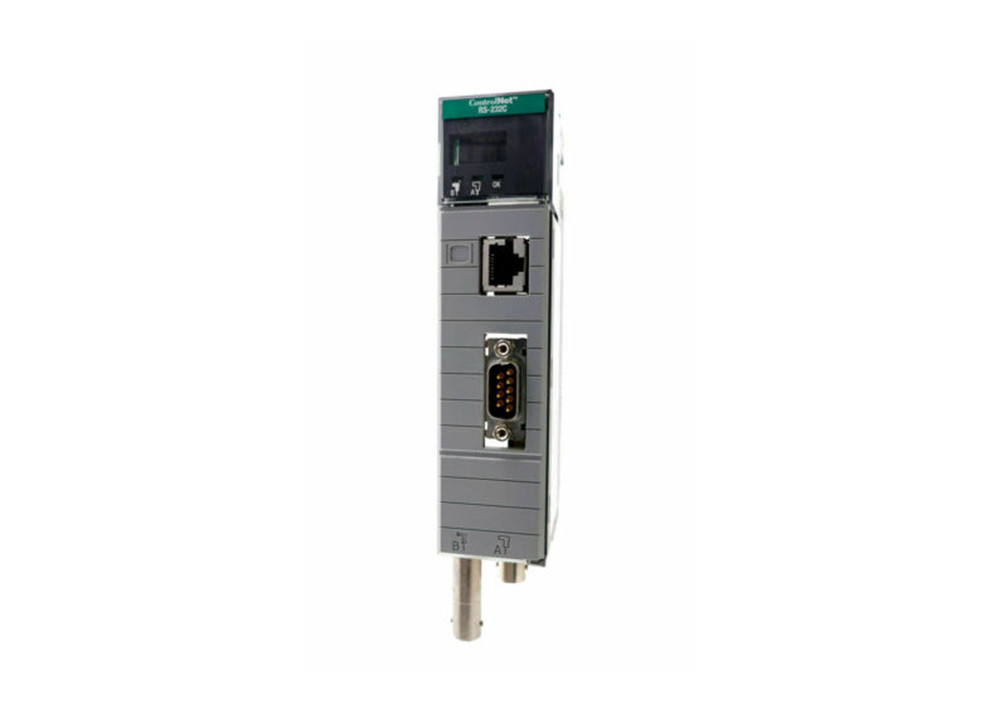

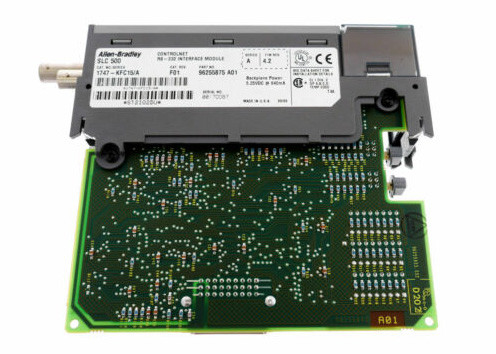

AB 1747-KFC15, módulo de interfaz de SLC 500 ControlNet RS-232

El AB 1747-KFC15 es un módulo de interfaz de SLC500 ControlNet RS-232. Este módulo comunica con el procesador de SLC 500 que usa la red de ControlNet. El AB 1747-KFC15 examina el programa de la escalera del procesador. Este módulo viene con la supervisión de la operación del programa y el software programa-cambiante. Este módulo es un puente entre la red de ControlNet y el puerto serie del RS-232C del procesador SLC500. El 1747-KFC15 conecta con una red de ControlNet de una (el canal A) o ambos de sus conectores BNC. Conecta vía el golpecito coaxial estándar de ControlNet. El AB 1747-KFC15 tiene dos puertos de la conexión. Hay puerto serie de RS-232C y puerto de acceso de red. El puerto serie de RS-232C proporciona semidúplex y lleno - compatibilidad a dos caras. Ambos comunican con el puerto serie en su procesador SLC500. El puerto de acceso de red conecta el terminal programado de ControlNet con este módulo. Esto está para el acceso de red completo sin la interrupción del cableado del cable. El puerto serie utiliza el protocolo DF1 cuando el puerto de acceso de red se maneja directamente.
El AB 1747-KFC15 es configurable con la INMERSIÓN y los botones rotatorios en el módulo. Este módulo es equipo abierto. Debe ser instalado en su recinto durante la operación para proporcionar la protección de la seguridad. Este módulo tiene una temperatura de funcionamiento de 32-140° F. La temperatura de almacenamiento de este módulo es – de 40-185° F. La humedad relativa de este módulo es a partir de la 5-95% no que condensa. No desconecte los conectores a menos que se haya apagado el poder.
