Datos del producto:
Pago y Envío Términos:
|
Marca: | GE Fanuc | Modelo: | IC697MDL752 |
---|---|---|---|
Serie: | Serie 90-70 | Tensión nominal: | 12 voltios de DC |
Corriente de salida: | 0,5 amperios por punto, 2 amperios por grupo | Rango de voltaje de salida: | 10 a 15 voltios de DC |
Corriente requerida: | 0,25 amperios | Número de salidas: | 32 |
Voltaje del aislamiento: | 1500 voltios | Garantía: | 1 año |
Alta luz: | Módulo de salida positivo de la lógica de ESCPP,Módulo de salida positivo de la lógica 24VDC,RS485 Digitaces yo módulo de O |

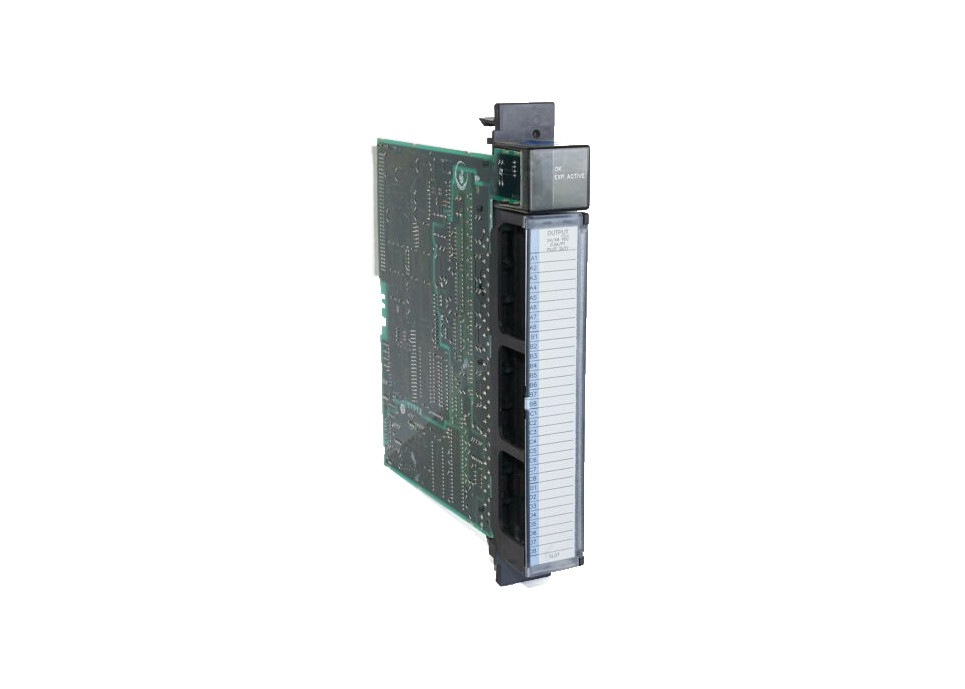

El módulo de la serie GE Fanuc 90-70 IC697MDL752 es un módulo de 32 puntos que proporciona 12 voltios y 0,5 amperios de corriente.Este módulo proporciona un alto nivel de corriente de entrada, lo que hace que el IC697MDL752 sea ideal para una amplia variedad de cargas, como arrancadores de motores y solenoides.Para encontrar el estado ON-OFF de cada punto del circuito, ubique los indicadores LED en la parte superior del módulo.Para garantizar la alineación correcta con módulos similares en el campo, el módulo está debidamente codificado.Este módulo IC697MDL752 se configura utilizando MS-DOS o un software de programación que se ejecuta en Windows NT o Windows 95. Por lo general, esto se realiza a través del protocolo TCP/IP a través de un cable Ethernet o un puerto SNP.La configuración de programación se descarga e instala en el dispositivo de programación.Esto se hace usando un dispositivo como una computadora personal, IBM XT, PS/2 o AT.
El módulo de salida de 12 voltios IC697MDL752 es compatible con muchos dispositivos, como arrancadores de motor, solenoides e indicadores.Se divide en 4 grupos, cada uno con 8 módulos.Debido a la disipación de calor del módulo, la corriente más grande para cada uno de los 4 grupos tiene un límite de 2 amperios.
Cada módulo de salida puede generar una sobretensión superior a su valor nominal de corriente de por vida.Esta capacidad depende de la clasificación actual del dispositivo y la duración del tiempo que el dispositivo está encendido.El módulo de salida IC697MDL752 viene sin fusible.Sin embargo, si se necesita uno, se instala un fusible de 250 V de ¾ Amp por motivos de seguridad.
El módulo de salida viene con una llave mecánica que proporciona un mecanismo infalible.Esto asegura que el módulo esté colocado correctamente y evita que los módulos se sustituyan sin querer en una ranura para un tipo de módulo diferente.Cada módulo viene con una clave para este propósito.
Durante la instalación o extracción de los tableros de terminales, se recomienda encarecidamente desconectar la alimentación.Una vez que se ha apagado la alimentación, se puede abrir la puerta con bisagras para acceder al tornillo de nivelación, que asegura firmemente el tablero de terminales en su lugar.
El tablero de terminales está diseñado para acomodar tamaños de cable de AWG 0,36 mm2 a AWG 2,1 mm2.Es crucial tener en cuenta que no se debe exceder un diámetro de aislamiento máximo de 0,135 pulgadas cuando se trata de un cable de 2,1 mm2 para cablear todos los puntos.Para una conexión adecuada, se pueden terminar dos cables en cualquier terminal siempre que sean del mismo tamaño.El tablero de terminales está diseñado para alojar un máximo de 40 cables de 2,1 mm2.Si se utilizan, deben colocarse al menos a 8 pulgadas del extremo de la terminación.Esto crea suficiente espacio para que la puerta con bisagras se cierre con facilidad.
Después de realizar todas las conexiones a los módulos de cables, se recomienda que las bridas para cables se envuelvan firmemente alrededor de los paquetes de cables.Cuando manipule paquetes de cables más grandes, se recomiendan bridas para cables adicionales.Se incluye un circuito de etiqueta de puerta con cada módulo para mostrar la información del cableado.Si la etiqueta es difícil de insertar en la puerta con bisagras, puede doblar el borde ranurado antes de insertarla.
Después de completar el cableado archivado, asegúrese de que el tablero de terminales esté sujeto al bastidor.Esto se logra insertando la correa de la placa en las pequeñas ranuras de la parrilla inferior de la guía de tarjetas en el estante.La correa también identifica la placa de terminales con la ubicación precisa de la ranura correspondiente.Para una ventilación suficiente, deje un espacio libre de 6 pulgadas por encima y por debajo de la parrilla.
Voltaje nominal: | 12 voltios CC |
Número de salidas: | 32 salidas (4 grupos de 8) |
Corriente de salida: | 0,5 amperios por punto, 2 amperios por grupo |
actual requerido: | 0,25 amperios |
Rango de voltaje de salida: | 10 a 15 voltios |
Energía DC: | Sí |
Voltaje nominal: Salidas por módulo: |
12 voltios CC 32 (cuatro grupos de 8 salidas cada uno) |
Aislamiento: |
1500 voltios - cualquier salida a backplane 500 voltios entre grupos de entrada |
Rango de voltaje de salida: Corriente de salida: |
10 a 15 voltios 0.5 amperios máximo por punto 2 amperios máximo por grupo |
Características de salida | |
Corriente de irrupción: | 10 amperios máximo durante 20 ms |
Caída de voltaje de salida: | 1 voltio (2 ohmios) máximo |
Tiempo de respuesta activado: | 1 ms típico |
Tiempo de respuesta desactivado: | 1 ms típico |
Fuga de salida: | 1mAmáximo |
Corriente requerida del bus de 5 V: | .25 amperios |
EMV | Sistema diseñado para soportar el estándar VME C.1 |
