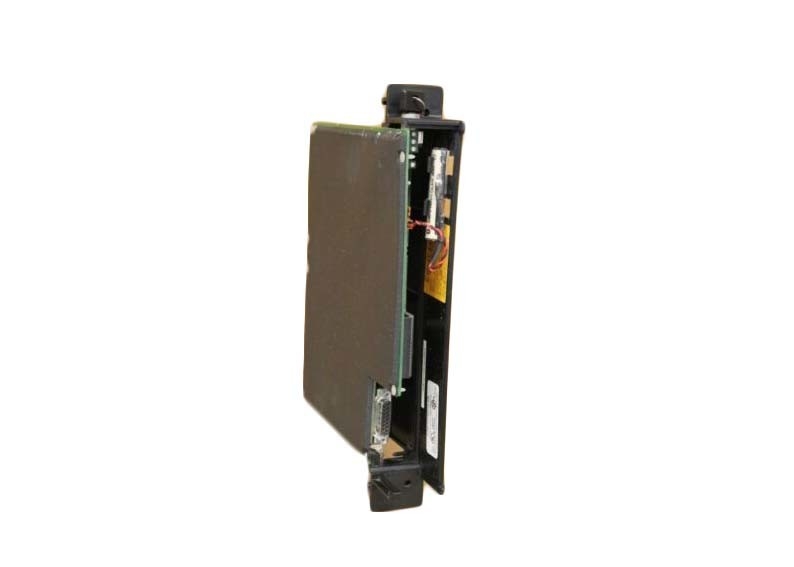

GE FANUC IC697CPM915, 32 megaciclos, de 32 bits, unidad central de proceso de la coma flotante

GE FANUC IC697CPM915, 32 MHz, 32 bits, Unidad de procesamiento central de punto flotante

Descripción del producto

El IC697CPM915 es una unidad de procesamiento central de punto flotante de 32 bits de 32 MHz en la serie 90-70 fabricada por GE Fanuc.Esta CPU está programada por el software MS-DOS o Windows para llevar a cabo el control de máquinas, procesos y manejo de materiales en tiempo real. Se comunica con módulos de I/O y opciones inteligentes a través de un plano trasero montado en el rack.1 MB de la misma memoria de ranura respaldada por batería, entradas y salidas mixtas de 12K, hasta 8K de E/S analógicas y memoria de datos/programas configurable. El IC697CPM915 admite cálculos en coma flotante y funciona a 0,4 microsegundos por función booleana.

Se admiten una variedad de módulos opcionales, incluidos todos los módulos de interfaz LAN IC697, varios módulos de coprocesador, controladores de bus IC660/661 y módulos de E/S discretos/análogos de la familia IC697.IC697CPM915 almacena el firmware del sistema operativo mediante memoria flashSin embargo, el almacenamiento de programas de usuario no es compatible con este módulo.Las actualizaciones de firmware se llevan a cabo mediante la conexión de un PC compatible al puerto serial y la ejecución del software de carga proporcionado.

Este módulo puede ser operado mediante el control del interruptor RUN/STOP de tres posiciones o mediante un programador remoto y el software correspondiente.Los datos del programa/configuración se bloquean mediante contraseña o manualmente mediante el interruptor de teclasSi la llave está protegida, los datos sólo pueden ser ajustados por un programador conectado paralelamente sólo al BTM (módulo transmisor de bus).IC697CPM915 debe instalarse correctamente utilizando el manual proporcionado.. La batería se puede conectar a cualquiera de los conectores. El interruptor de interrupción debe estar en la posición STOP y el interruptor de teclas en la posición de protección de memoria OFF. La energía del bastidor también debe estar apagada.Entonces el módulo se puede instalar en la ranura 1 y energía iniciada.

Especificaciones técnicas

Información técnica

Sobre el IC697CPM915

El módulo GE Fanuc IC697CPM915 es un módulo de CPU programable de una sola ranura.El módulo IC697CPM915 se puede configurar utilizando software basado en Windows o MS-DOS para el control de los sistemas de manipulación de materialesLa programación de la CPU se realiza a través de Ethernet o a través del puerto SNP. Las conexiones de programador a través de Ethernet requieren la instalación de un módulo Ethernet opcional..El módulo IC697CPM915 se comunica con los módulos de opción y con las entradas/salidas a través del plano trasero del bastidor utilizando el formato estándar VME C.1.El número de unidades de producción de las unidades de producción de las unidades de producciónEl módulo IC697CPM915 sólo debe instalarse en la ranura 1 del rack.El funcionamiento del módulo IC697CPM915 se controla ya sea por el interruptor RUN/STOP o de forma remota a través de un programador que está conectado al puerto serie RS-422/RS-485 del módulo de la CPU.

Cuatro LEDs verdes se proporcionan en el módulo de la CPU IC697CPM915 para mostrar el estado de la CPU.La memoria del usuario en el módulo es de 1 Megabyte. Una batería de litio instalada en el módulo proporciona una copia de seguridad de la batería para los datos almacenados en la memoria del usuario. El tiempo de retención de memoria nominal es de 6 meses cuando no se aplica energía al rack PLC.La memoria flash se utiliza para el almacenamiento del firmware del sistemaEl módulo IC697CPM915 está diseñado para su uso con los sistemas PLC de la serie 60-70 de GE Fanuc. El consumo de corriente del módulo IC697CPM915 es de 2,8 Amperios (nominales) desde el bus CC de 5 Voltios.Los módulos de opción disponibles incluyen todos los módulos LAN IC697, numerosos módulos de coprocesador y controladores de bus para la familia de módulos de I/O analógicos y discretos IC660, IC661 y IC697.
