PLC de mano GE FANUC IC693PRG300 de Series 90-30 del programador G300

GE FANUC IC693PRG300, programador de mano G300, serie 90-30 PLC

Descripción del Producto

El GE Fanuc IC693PRG300 es un programador portátil G300 (HHP).Esta herramienta permite a los usuarios desarrollar, depurar y monitorear programas lógicos.Los usuarios también pueden monitorear tablas de datos y configurar parámetros para unidades PLC y puntos de E/S.Utiliza el Lenguaje de Lista de Sentencias y es posible programar este HHP con algunos modelos de PLC Serie 90-30.El programador portátil no puede ver ni editar el programa de lógica de usuario en ninguna CPU de las Series 90-30 con un número de modelo de 350 y superior.Para estas CPU, los usuarios pueden usar el software de programación Logicmaster 90-30, VersaPro o Control.

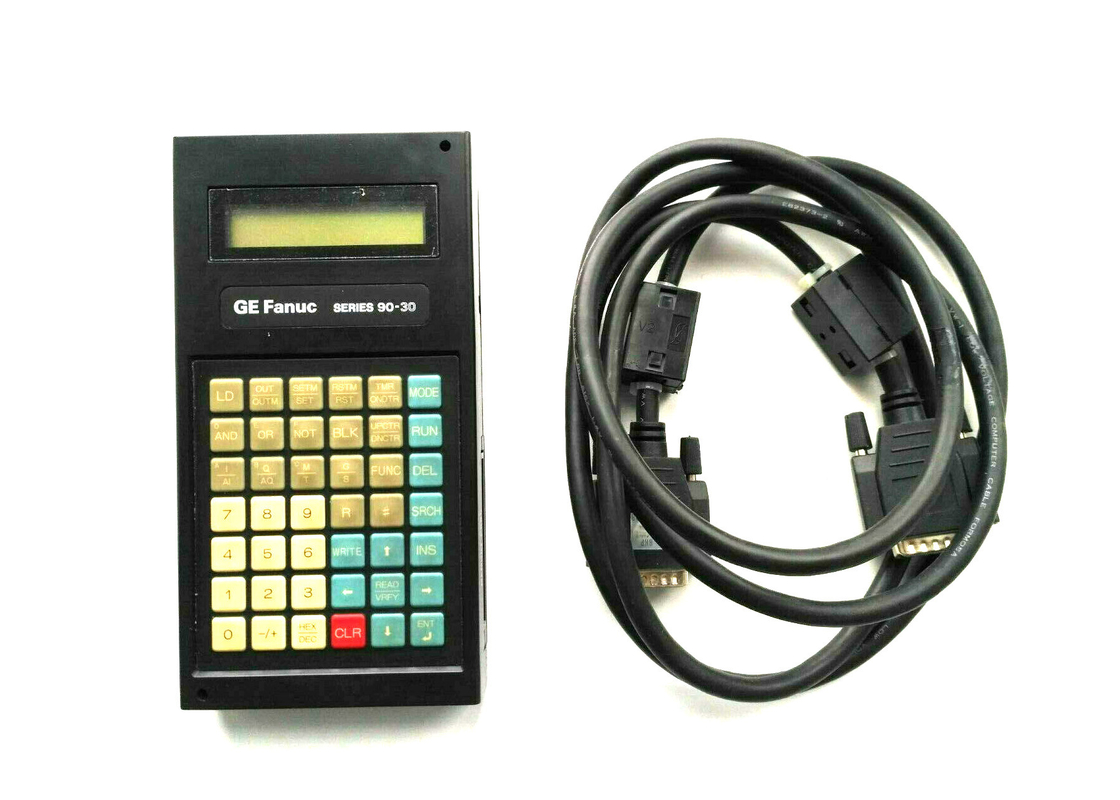

Hay un conector tipo D de 15 pines en el PLC Series 90-30.Está ubicado en la placa base de la CPU de la fuente de alimentación.Este conector permite que el HHP se conecte al puerto serie de la CPU.Para conectarlos físicamente, use un cable de 6 pies (2 metros) de largo (IC693CBL303).Esto proporcionará energía al HHP y también emite una señal que le permite al PLC saber que hay un HHP conectado.Es posible conectar o desconectar el HHP mientras el PLC está bajo alimentación.Para comunicarse con un PLC, el HHP no necesita configuración de parámetros de comunicación.Esto ayuda a solucionar problemas cuando hay un problema de comunicación entre la PC y un PLC.

Acerca de IC693PRG300

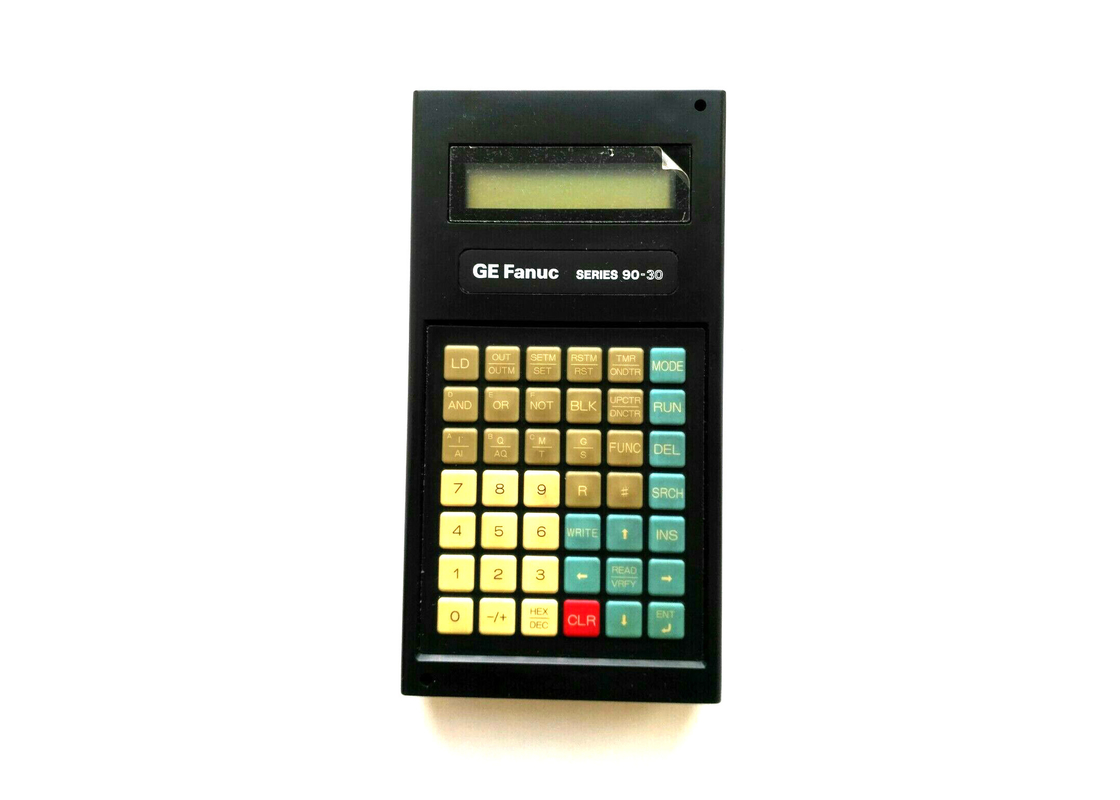

El módulo IC693PRG300 es un dispositivo de programación portátil de GE Fanuc.Es parte de la Serie 90-30.La función principal de este dispositivo es monitorear operaciones lógicas y configurar y depurar problemas en los programas de aplicación.Es un dispositivo PLC que puede modificar los parámetros de E/S.Se puede conectar a una CPU mediante su puerto serie.Un conector tipo D de 15 pines está presente en el dispositivo que se conecta con el puerto serie de la CPU.El módulo IC693PRG300 utiliza el lenguaje de lista de sentencias.El dispositivo de programación portátil o dispositivo HHP no requiere ninguna configuración de parámetros de comunicación para comunicarse con un PLC.La parte frontal del HHP tiene un teclado con 42 teclas que están dispuestas en un formato de matriz que mide 6 teclas de ancho por 7 teclas de abajo.El teclado ofrece retroalimentación táctil y es fácil de usar.También está presente una pantalla LCD junto con el teclado y la pantalla puede mostrar 2 líneas con 16 caracteres de información a la vez.

El módulo GE Fanuc IC693PRG300 está equipado con una ranura para tarjeta de memoria que puede aceptar almacenamiento de datos no volátil con fines de copia de seguridad y restauración.La ranura para tarjeta de memoria está presente en el lado inferior derecho del dispositivo.El módulo IC693PRG300 opera en 4 modos diferentes, y estos son el modo Programa, el modo Protección, el modo Datos y el modo Configuración.El modo Programa le permite a un operador crear, cambiar, monitorear y depurar declaraciones.El modo de protección ofrece una forma de controlar el acceso a diferentes funciones del PLC.En el modo de datos, un operador puede alterar los valores en diferentes tablas de referencia, y el modo de configuración se usa para definir el tipo de módulos de E/S que se necesitan para las aplicaciones que se ejecutan en el sistema PLC.

Especificaciones técnicas para IC693PRG300
