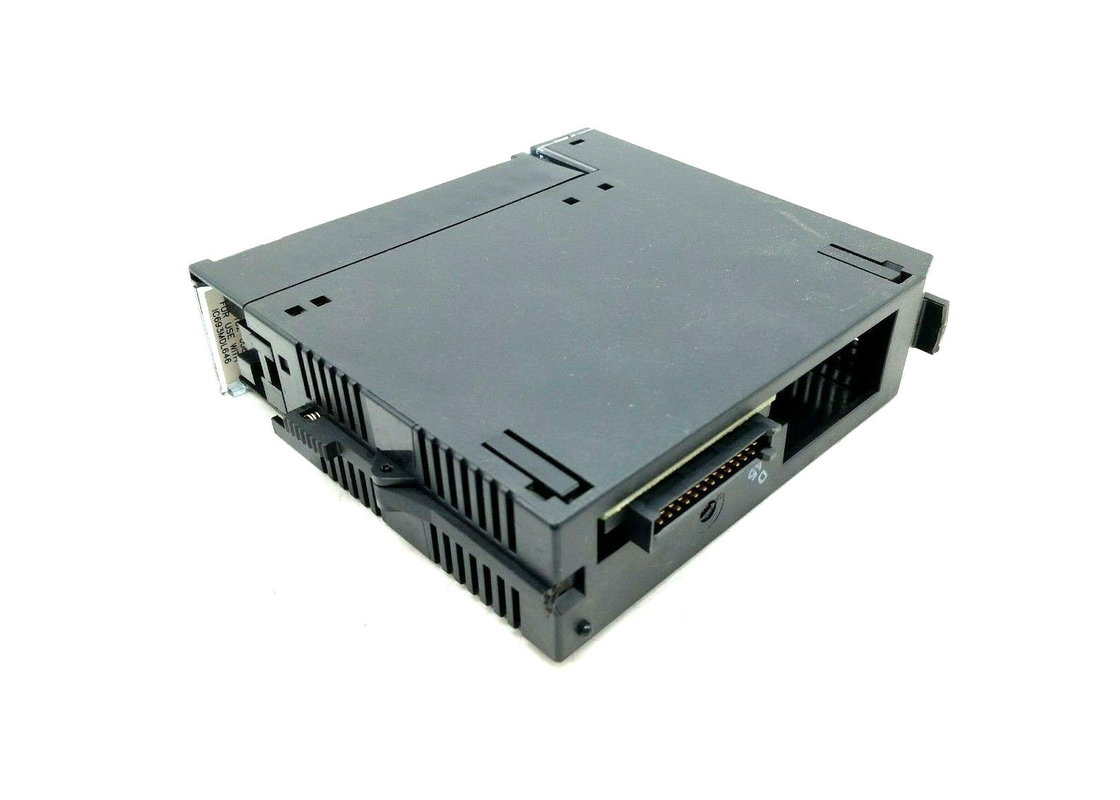

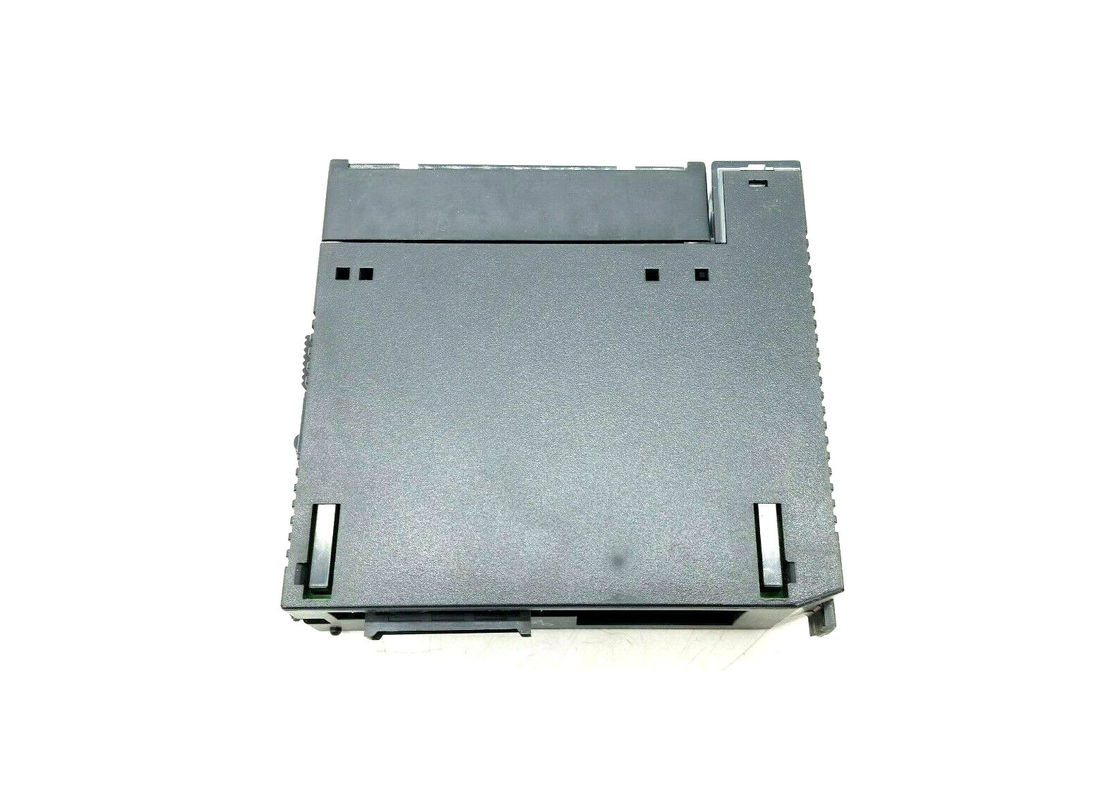

GE FANUC IC693MDL646, positivo de 24-Volt DC/módulo de entrada de la lógica negativa

GE FANUC IC693MDL646, positivo de 24-Volt DC/módulo de entrada de la lógica negativa

Descripción de producto

El módulo IC693MDL646 es 24 módulos de entrada del positivo de DC de voltio/de la lógica negativa para las 90-30 series de reguladores programables de la lógica. Viene conpuntosde 16entradaenungrupoque comparteunterminalcomúnde lapotencia de entrada. El IC693MDL646 se diseña para tener características de la lógica positiva o de la lógica negativa. Las características entradas hacen compatible con una amplia gama del usuario suministraron los dispositivos de entrada tales como interruptores de límite, botones e interruptores de proximidad. El poder de funcionar con los dispositivos del campo es suministrado normalmente por el usuario o una fuente aislada de +24VDC en la fuente de alimentación.

En la cima del módulo, uno puede localizar los indicadores del LED que exhiben la situación CON./DESC. de cada punto. El bloque del LED se divide en 2 filas horizontales con 8 LED verdes en cada fila. La fila superior se etiqueta de A1 a A8 (punto 1 a 8) y la parte inferior de B1 a B8 (punto 9 a 16). Hay un parte movible que va entre la superficie interior y exterior de la puerta con bisagras. Hacia el interior, uno encontrará el esquema eléctrico, y la identificación de circuito está situada en la superficie exterior. El borde izquierdo exterior del parte movible es azul con código de color para mostrar un módulo de baja tensión. Este módulo se puede instalar en cualquier ranura de la entrada-salida en un sistema del PLC de la serie 90-30. Otras especificaciones incluyen una gama de voltaje de entrada de corriente de 0 a 30 VDC y de entrada de 7 mA. El voltaje del en-estado está entre 11,5 a 30 V y el voltaje 0 del en-estado - +5V DC. el grado actual del En-estado es máximo del mínimo 3.2mA y del apagado-estado 1.1mA.

Sobre IC693MDL646

El módulo IC693MDL646 es GE Fanuc 24 voltios de módulo de DC clasificado bajo serie 90-30 de los reguladores programables de la lógica de GE. El módulo de DC de 16 puntos ofrece una construcción simplificada para la localización de averías y la disposición fáciles. El módulo IC693MDL646 apoya un PDA portátil con el software de la lógica de la edición de la máquina de CIMPLICITY que permite que los usuarios interconecten con el regulador del PLC. Este desarrollador PDA de la lógica asegura la facilidad de la supervisión o de los datos que cambian, y la capacidad de ver los diagnósticos. La unidad viene con la función con./desc. de la fuerza y puede ser configurada con un proceso de la disposición de la máquina del simple-a-uso que ahorre productividad del tiempo y de los aumentos. El módulo IC693MDL646 se construye para asegurar el alto rendimiento para los diversos usos de punto a punto a través de la unidad de control integrada del movimiento.

Capacidad de cálculo módulos de GE Fanuc la serie de 90-30 IC693MDL646 24 voltios DC es fácil de ajustar y ésta hace fácil ajustar. El módulo de GE IC693MDL646 puede crear un sistema potente sin la necesidad de cambiar el software de aplicación. Usando la comunicación de Ethernet, el módulo IC693MDL646 proporciona un vínculo en tiempo real entre los diversos sistemas industriales y diversas partes del piso de la fábrica. Esto garantiza que los usuarios experimentarán la supervisión en tiempo real y la facilidad del control. El módulo IC693MDL646 utiliza la CPU Ethernet-permitida y apoya el uso de un módulo de Ethernet montado al estante. El módulo IC693MDL646 se construye para asegurarse de que se destaca entre los diversos pequeños dispositivos de control y ofrece opciones de la redundancia. Por lo tanto, el módulo IC693MDL646 es una solución industrial rentable que se construye para asegurar eficacia.

Especificaciones técnicas

Información técnica

Voltaje clasificado 24 voltios de DC
El voltaje entrado se extiende 0 a +30 voltios de DC
Entradas por el módulo 16 (un grupo con un solo campo común)
Aislamiento 1500 voltios entre el lado del campo y el lado de la lógica
7 mA actual entrado (típicos) en el voltaje clasificado
Características entradas
del En-estado de DC del voltaje 11,5 a 30 voltios
del Apagado-estado de DC del voltaje 0 a +5 voltios
corriente del En-estado 3,2 mínimos del mA
máximo de la corriente 1,1 mA del Apagado-estado
En el ms del tiempo de respuesta 1 típico
Del ms del tiempo de respuesta 1 típico
Consumo de energía: 5V 80 mA (todas las entradas encendido) a partir del autobús de 5 voltios en placa madre
Consumo de energía: 24V 125 mA de los 24 autobuses aislado de la placa madre de voltio o
de usuario poder suministrado
