Datos del producto:
Pago y Envío Términos:
|
| Marca: | GE Fanuc | Modelo: | IC693ALG442 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo de producto: | Módulo de la combinación |
| Número de canales: | 6 | Número de salidas: | 2 |
| Número de entradas: | 4 | Número de terminales del bloque de conector: | 20 |
| Voltaje nominal: | 24 voltios de DC | Corriente de salida: | 0 a 20 miliamperios, 4 a 20 miliamperios |
| Alta luz: | Regulador programable de la lógica 30VDC,150Hz entró el módulo del simulador,módulo entrado actual análogo 250Ohms |
||

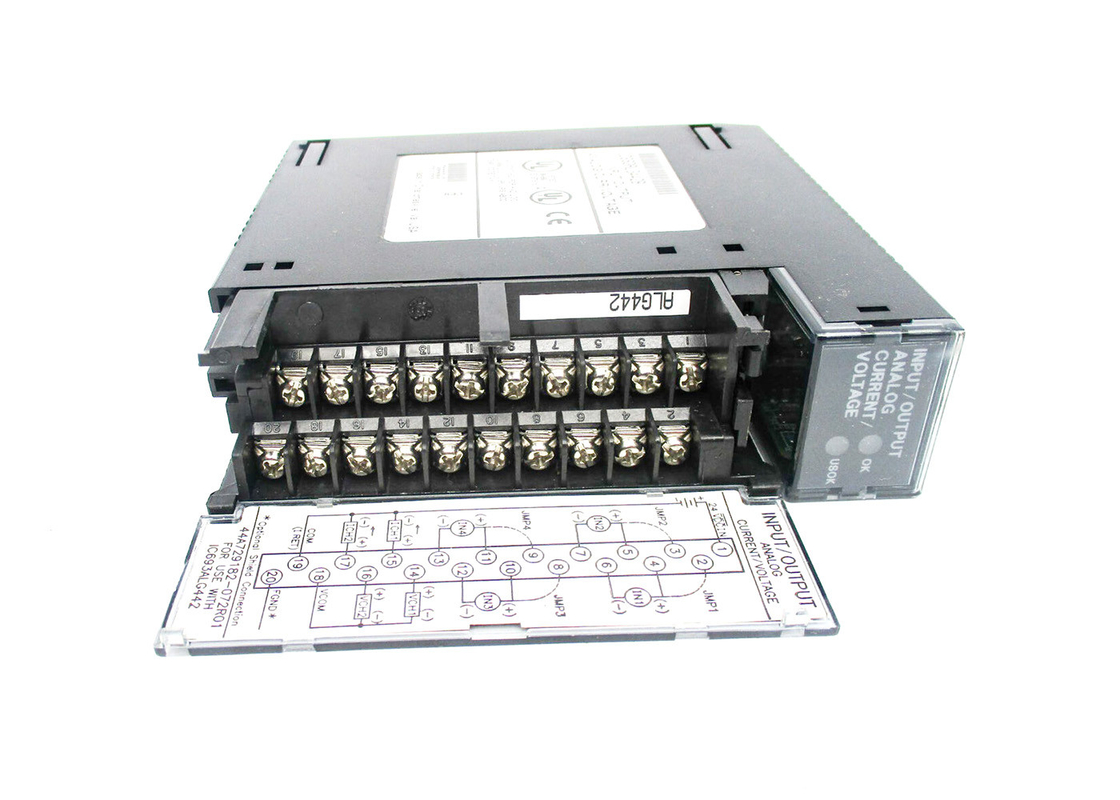

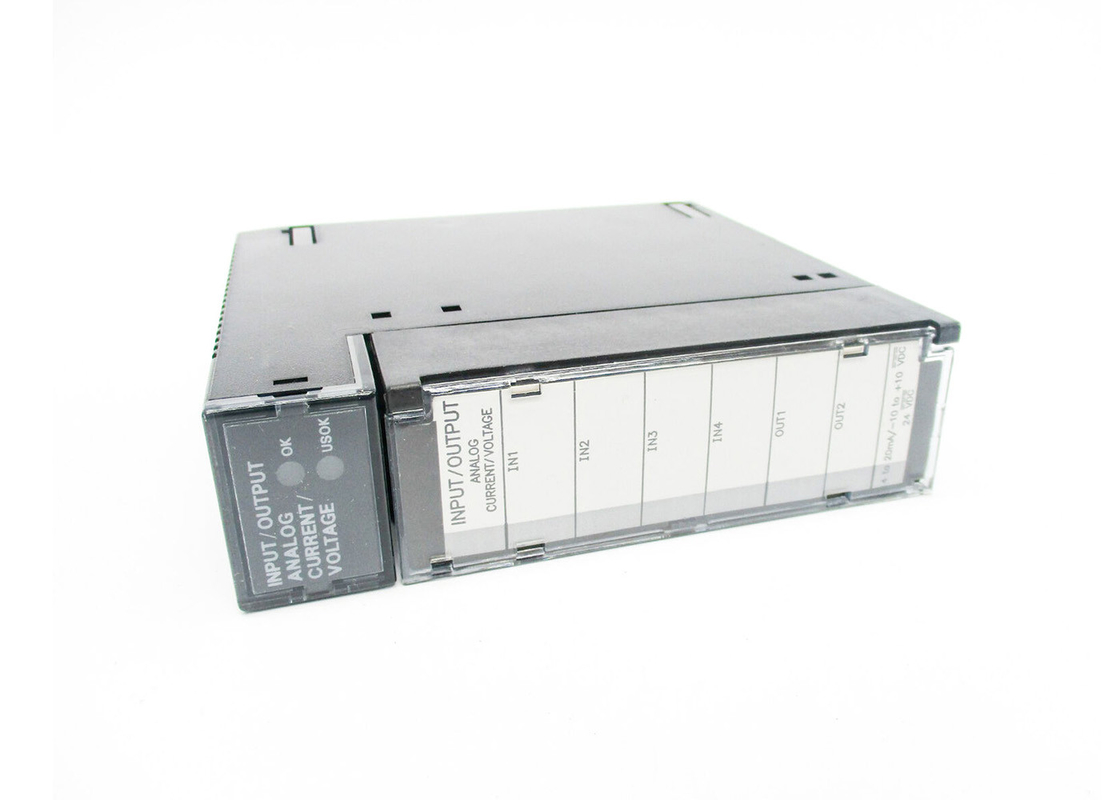

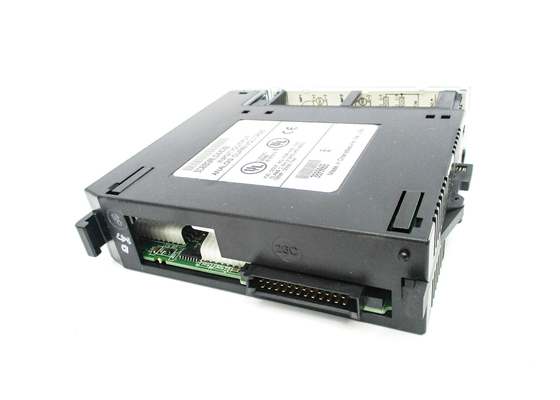

El GE Fanuc IC693ALG442 es un módulo de E/S analógicas de los sistemas PLC de la serie 90-30 de GE Fanuc.Tiene cuatro canales de entrada y dos de salida.La fuente de alimentación para este módulo es la típica fuente de +5 V CC de la CPU con una corriente máxima de 95 mA y una fuente externa combinada.La fuente de alimentación externa para este módulo tiene un valor típico de 24 VDC pero puede variar de 20 a 30 VDC.Advertencia: Conectar este módulo a una placa base mientras está encendido es peligroso y puede dañar los componentes del sistema.Este módulo debe instalarse en una caja metálica con cableado externo.
Hay seis tipos de módulos de E/S para las series 90-30 de los PLC de GE Fanuc.Estos son módulos discretos o analógicos.En general, los módulos analógicos pueden ser solo del tipo de entrada analógica, solo de salida analógica o tener una combinación de canales de entrada y salida.Este tipo de módulo es de entrada/salida combinada.Los datos dentro de %AI y %AQ registran valores analógicos que utiliza el PLC.El número de módulos que se pueden instalar en un sistema depende de las referencias %AI, %AQ y %I disponibles.Estas referencias son diferentes en cada tipo de CPU.El módulo de E/S analógicas GE Fanuc IC693ALG442 proporciona al PLC una variedad de información de estado, incluido estado del módulo, detección de un cable abierto o sobrecarga en el modo de salida, estado muy bajo o alto de los canales de entrada y estado de la alimentación suministrada al módulo.
| Nº de canales: | Salida: 2 de un solo extremo;Entrada: 4 diferenciales |
| Rango de salida de voltaje: | 0 a +10V (unipolar) o -10 a +10V (bipolar) |
| Rango de salida actual: | 0 a 20 mA o 4 a 20 mA |
| Frecuencia de actualización: | 4 ms (todos los canales) |
| Carga máxima de salida: | 5mA |
| El consumo de energía: | 95 mA del bus de +5 V o 129 mA del suministro de usuario de +24 V |
| requerimientos de energía | |
| Rango de voltaje de suministro externo | 20 a 30 VCC (24 VCC típico) |
| Relación de rechazo de la fuente de alimentación |
Corriente: 5 μA/V (típico), 10 μA/V (máximo) Voltaje: 25 mV/V (típico), 50 mV/V (máximo) (Medido variando VUSER de 24 VDC a 30 VDC) |
| Ondulación de voltaje | 10% |
| El consumo de energía | 95 mA del suministro interno de +5 VCC, 150 mA del suministro externo de +24 VCC |
| Frecuencia de actualización | Velocidad de actualización: 3 ms |
| Aislamiento, campo a backplane (óptico) y marco a tierra | 250 VCA continua;1500 VAC por 1 minuto |
| Salidas Analógicas | Dos, de un solo extremo |
| Salida de corriente analógica | |
| Rangos de salida | 0 a 20 mA, 4 a 20 mA |
| Resolución |
0 a 20 mA: 0,6 μA (1 LSB = 0,6 μA) 4 a 20 mA: 0,5 μA (1 LSB = 0,5 μA) |
| Precisión absoluta1,5 |
±0,1 % de la escala completa a 25 °C (77 °F), típico ±0,25 % de la escala completa a 25 °C (77 °F), máximo ±0,5 % de la escala completa sobre el rango de temperatura de funcionamiento (máximo) |
| Voltaje máximo de cumplimiento | VUSER –3 V (mínimo) a VUSER (máximo) |
| Carga de usuario | USUARIO = 20 V, máximo 1350Ω a VUSUARIO = 30 V) |
| Capacidad de carga de salida | 2000 pF (máximo) |
| Inductancia de carga de salida | 1 h (máximo) |
| Salida de voltaje analógico | |
| Rangos de salida | -10 a +10 V (bipolar), 0 a +10 V (unipolar) |
| Resolución |
–10 V a +10 V: 0,3125 mV (1 LSB = 0,3125 mV) 0 a +10 V: 0,3125 mV (1 LSB = 0,3125 mV) |
| Precisión absoluta2,5 |
±0,25 % de la escala completa a 25 °C (77 °F), típico ±0,5 % de la escala completa a 25 °C (77 °F), máximo ±1,0 % de la escala completa sobre el rango de temperatura de funcionamiento (máximo) |
| Carga de salida | 5 mA (resistencia mínima de 2 K Ohmios) |
| Capacidad de carga de salida | 1 μF (capacitancia máxima) |
| Entradas analógicas | Cuatro, diferencial |
| Entrada de corriente analógica | |
| Rangos de entrada | 0 a 20 mA, 4 a 20 mA, 4 a 20 mA mejorado |
| Resolución | 5 μA (1 LSB = 5 μA) |
| Precisión absoluta3, |
± 0,25 % de la escala completa a 25 °C (77 °F) ±0,5 % de la escala completa sobre el rango de temperatura de funcionamiento especificado |
| linealidad | <1 LSB |
| Voltaje de modo común | 200 VCC (máximo) |
| Rechazo de modo común | >70 dB en CC;>70 dB a 60 Hz |
| Rechazo de canal cruzado | >70 dB de CC a 1 kHz |
| Impedancia de entrada | 250 Ω |
| Respuesta del filtro de entrada | 38 Hz |
