Módulo entrado actual análogo de la serie 90-30 RX3i de GE FANUC IC693ALG223 PACSystems

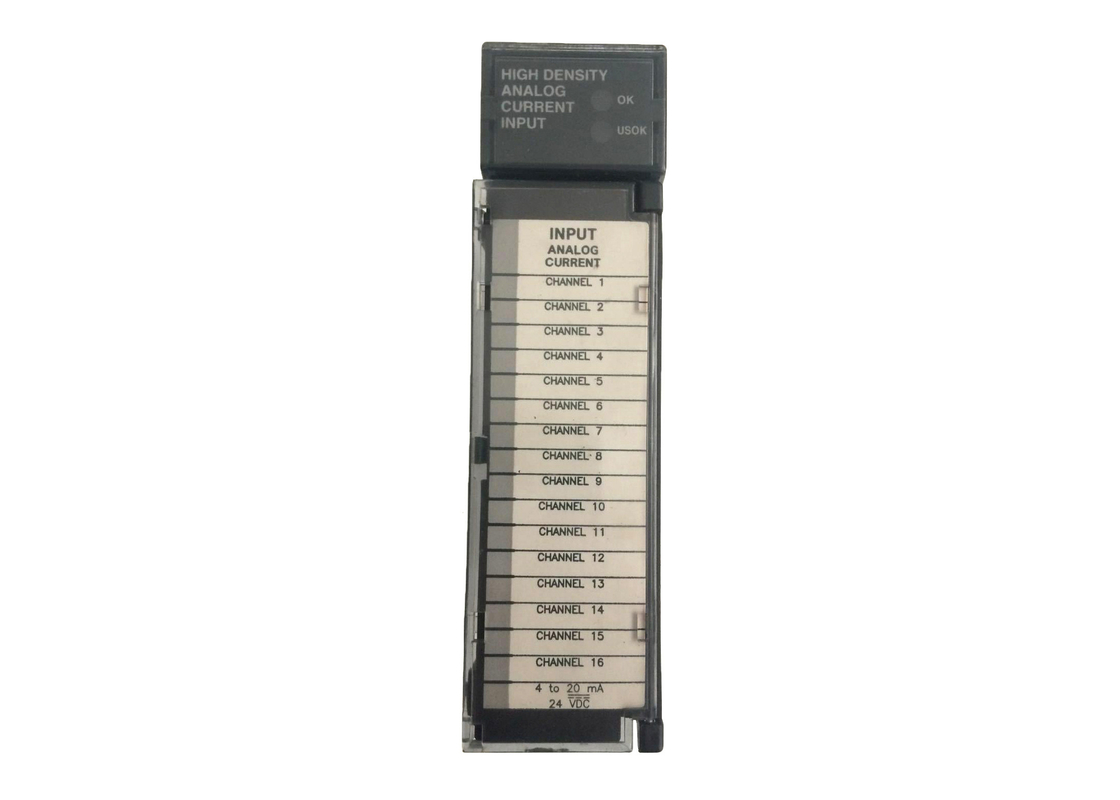

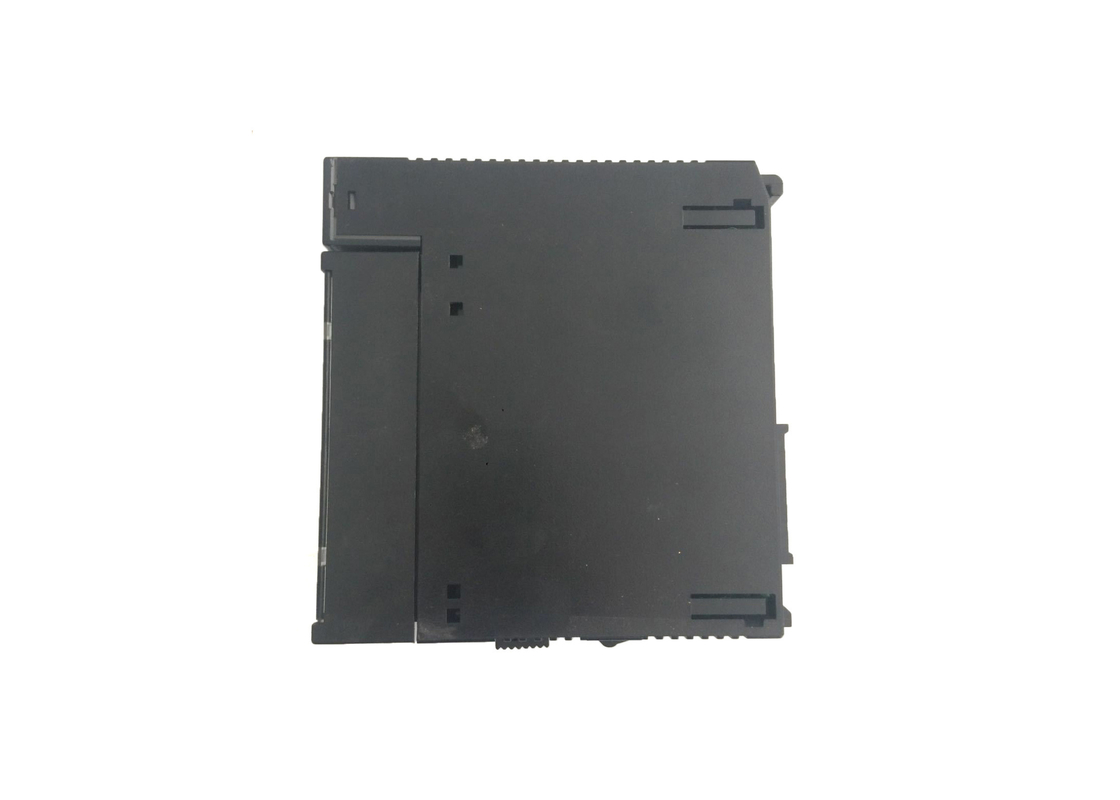

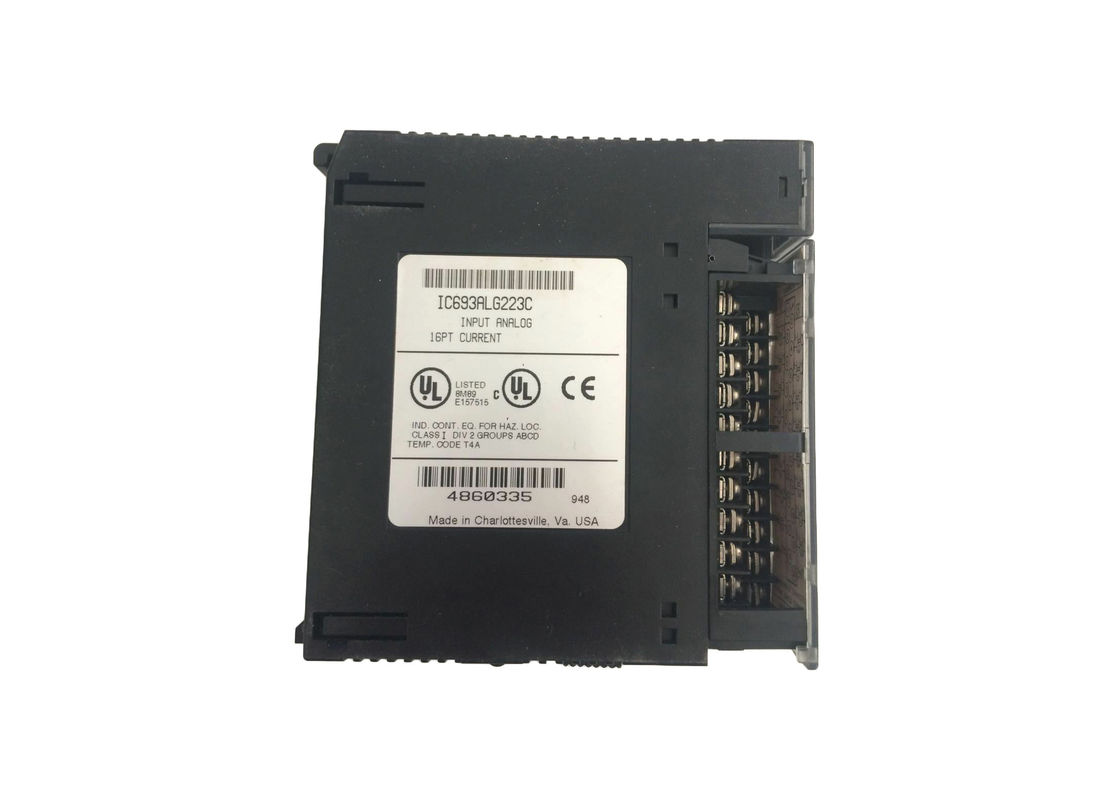

GE FANUC IC693ALG223 PACSystems Serie 90-30 RX3i Modulo de entrada de corriente analógica

Descripción del producto

IC693ALG223 es un módulo de entrada de corriente analógica de la serie 90-30 RX3i de PACSystems que ofrece 16 canales.Los módulos de 16 canales separados y de un solo extremo se pueden configurar para cualquiera de los siguientes tres rangos: 4 a 20 mA, 0 a 20 mA o 4 a 20 mA mejorados.Tanto las alarmas altas como bajas están disponibles en cada rangoEn el rango mejorado, el módulo IC693ALG223 se puede configurar con un límite de alarma bajo para detectar corriente de entrada con detección de fallas de cable abierto en las aplicaciones de 4 a 20 mA;El usuario también puede configurar alertas de alta alarmaAdemás, este módulo informa el estado, incluida la fuente de alimentación de pie a la CPU. IC693ALG223 se puede utilizar en cualquier ranura de E/S que ofrezca un conector serial en el sistema RX3i o Serie 90-30.

Específico para elSe trata de un producto de la familia de los cereales.El módulo, 120 mA de un bus de 5 VCD en el plano trasero del controlador se consume. Esto también requiere un bucle de 65 mA más corriente de una fuente de +24 VDC suministrada por el usuario.Una velocidad de actualización de 6 ms es estándar con aislamiento de 250 VAC continuo o 1500 VAC durante un minutoAl escanear los canales activos, el número de canales a escanear se completará en orden de serie.Los valores analógicos se escalan en todo el rango del convertidor con calibración de fábrica que ajusta el valor analógico por bit. Los racks RX3i admiten actualizaciones al firmware asociado con este módulo, pero esto no incluye 90-30 racks. El IC693ALG223 también está equipado con luces de estado LED que emiten ON, OFF,y NO ayudar al usuario en el funcionamiento y resolución de problemas.

El módulo IC693ALG223 es un módulo de entrada de corriente analógica de 16 canales fabricado por GE Fanuc como parte de la línea de productos Serie 90-30.Este módulo viene con 16 canales de entrada de un solo extremo que están diseñados para convertir entre diferentes rangos de corriente soportados o para convertir las señales analógicas a señales digitales PLCEl módulo tiene un voltaje de aislamiento de 1500 voltios entre su lado de campo y el lado lógico, y esto ayuda a eliminar los bucles de tierra dentro de las líneas de comunicación.El módulo de entrada de corriente analógica GE Fanuc IC693ALG223 proporciona 3 rangos de corriente de entrada que son de 4 a 20 miliamperiosEsta unidad ha sido probada y diseñada para funcionar con los PLC de la serie 90-30 de GE,y funciona con una corriente nominal de 65 miliamperios a 24 voltios de voltaje de corriente continua de la fuente de alimentación externa que proporciona al sistema corrientes de bucle.

El módulo de entrada analógica de GE Fanuc IC693ALG223 de 16 canales viene con una frecuencia de respuesta del filtro de entrada de 200 Hertz y una impedancia de entrada de 250 Ohms.El número total de entradas de corriente analógica que se pueden instalar en el sistema es de 4 junto con los 323En el caso de los procesadores 331 se pueden instalar 8 entradas de corriente analógica y en el caso de los procesadores 341 y 340 12 entradas.Esta unidad viene con un alto nivel de resolución y precisión que le ayuda a lidiar con señales analógicas que son muy sensiblesEl módulo también recibe entradas analógicas de una amplia gama de sensores como los sensores de nivel, sensores de temperatura y sensores de flujo.Para el módulo de entrada analógica IC693ALG223 para alcanzar el nivel de precisión necesario, los canales de entrada vienen con una resolución de 4 microamperios a 4 a 20 miliamperios de corriente, y una resolución de 5 microamperios a 0 a 20 miliamperios.

Información técnica
