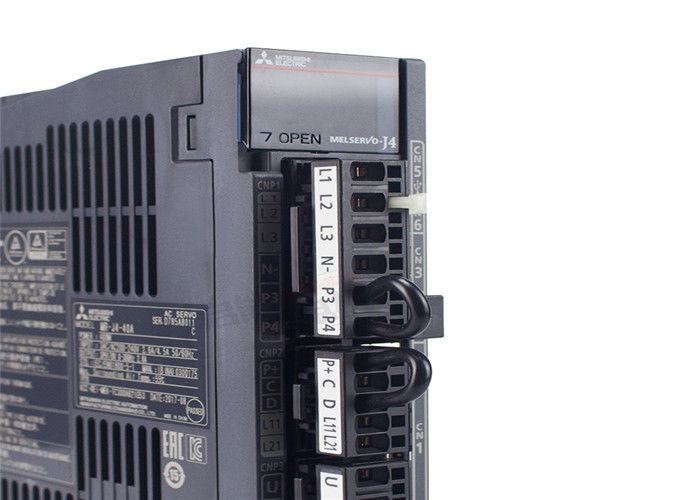

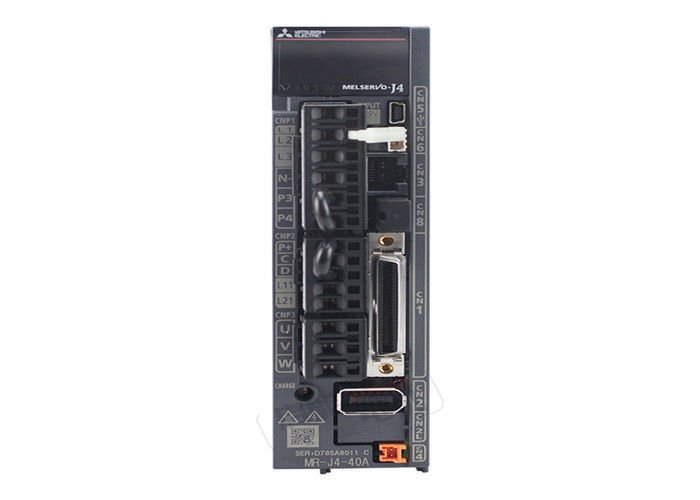

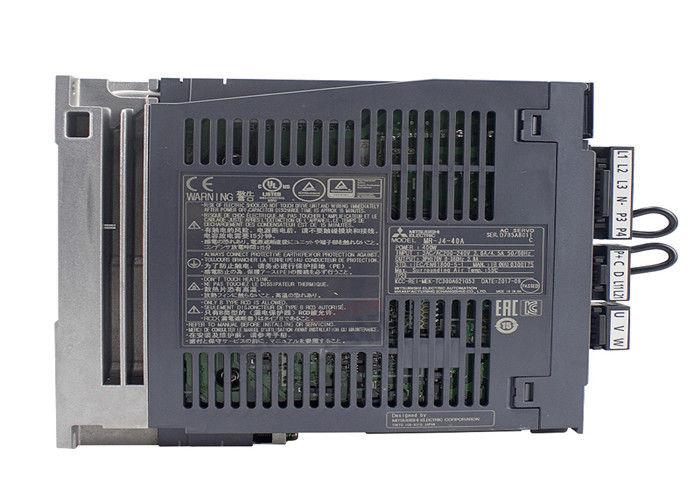

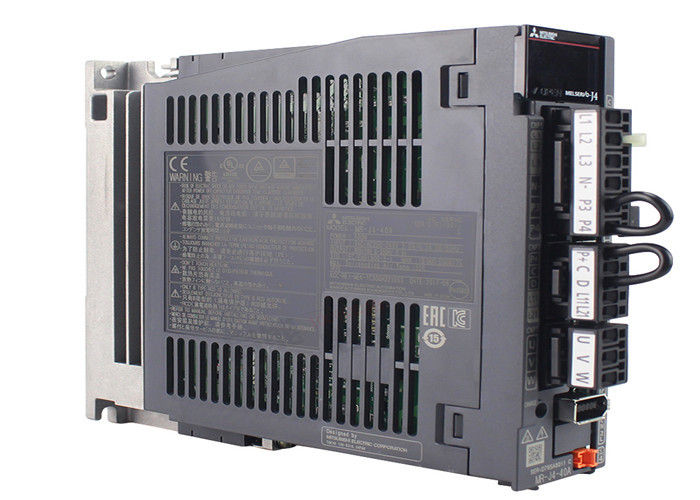

El servo industrial servo del amplificador MR-J4-200A conduce Mitsubishi AC170 trifásico V

El servo industrial servo del amplificador MR-J4-200A conduce Mitsubishi AC170 trifásico V

• Nombre de la serie: Serie MELSERVO-J4

• Interfaz del comando: Interfaz de fines generales

• Clase del voltaje: 200V

• Salida nominal del motor [kilovatio]: Dos

• Nombre servo de la forma del amplificador: MR-J4-200A

• voltaje clasificado de la salida: AC170 trifásico V

• Corriente clasificada [A]: 11,0

• Voltaje de potencia de entrada del circuito y frecuencia principales (nota 1): AC200 trifásico o monofásico V ~ 240 V, 50 herzios/60 herzios (nota 16)

• Corriente clasificada (nota 14) [A]: 10,5

• Fluctuación permisible del voltaje: AC170 trifásico o monofásico V ~ 264 V (nota 16)

• Fluctuación permisible de la frecuencia: Dentro del ± el 5%

• Voltaje y frecuencia de entrada de la fuente de alimentación del circuito de control: AC200 monofásico V ~ 240 V, 50 herzios/60 herzios

• Corriente clasificada [A]: 0,2

• Fluctuación permisible del voltaje: AC170 monofásico V ~ 264 V

• Fluctuación permisible de la frecuencia: Dentro del ± el 5%

• Consumo de energía [W]: Interfaz treinta para el poder: ± el 10% (capacidad actual requerida de DC24 V: incluyendo 0,5 A (señal del conector CN8))

• método de control: Control de la onda sinusoidal PWM y sistema de control actual

• Resistor regenerador incorporado del amplificador servo regenerador permitido del poder (nota 2, 3) [W]: Ciento

• Resistor regenerador externo (accesorio estándar) (nota 2, 3, 11, 12) [W]: >

• Freno dinámico: Accesorio (nota 4)

• Función de la comunicación: USB: conexión a un de computadora personal (SR. correspondencia de Configurator2)
  RS-422/RS-485: 1 hasta 32 hachas: comunicación de n (nota 10)

• Pulso de la salida del codificador: Correspondencia (pulso de la ABZ-fase)

• Monitor análogo: canal 2

• Frecuencia máxima del pulso de entrada del modo de control de la posición: 4 Mpulses/s (el receptor diferenciado) del tiempo, 200 kpulses/s (cuando colector abierto)

• Colocación de pulso de la reacción: Resolución del codificador (resolución por el motor servo de la rotación 1): pedazo 22

• Ampliación del pulso del comando: Engranaje electrónico A/B doble A = 1 ~ 16777215, B = 1 ~ 16777215,1/10

• Colocación del ajuste completo de la anchura: 0 pulsos ~ pulsos del ± 65535 (unidad del pulso del comando)

• Error excesivo: rotación del ± 3

• Límite del esfuerzo de torsión: Ajustes o sistema del parámetro por la entrada análoga externa (DC0 V ~ + 10 V/esfuerzo de torsión máximo)

• Gama del control de velocidad de modo de control de la velocidad: Comando de velocidad análogo 1: 2000, comando de velocidad interno 1: 5000

• Entrada de comando análoga de velocidad: DC0 V ~ ± 10 V/velocidad clasificada (la velocidad de rotación en 10 V se puede cambiar en [las RRPP. PC12])

• Tarifa de la variación de la velocidad: ± 0,01% o menos (variación de la carga: el 0% a 100%), el 0% (fluctuación del poder: ± 0,2% o menos del ± el 10%): solamente (° del ± 10 del ° C de la temperatura ambiente 25 C) cuando el comando de velocidad análogo

• Límite del esfuerzo de torsión: Ajustes o sistema del parámetro por la entrada análoga externa (DC0 V ~ + 10 V/esfuerzo de torsión máximo)

• Entrada de comando análoga del esfuerzo de torsión del modo de control del esfuerzo de torsión: DC0 V ~ ± 8 V/esfuerzo de torsión máximo (impedancia de entrada: kΩ 10 ~ kΩ 12)

• Límites de velocidad: Ajustes o sistema del parámetro por la entrada análoga externa (DC0 V ~ ± 10 V/velocidad clasificada)

• Modo de colocación: No-obediente (nota 17)

• control Lleno-cerrado: método de dos hilos de la comunicación (nota 9)

• Interfaz del codificador del extremo de la máquina: Comunicación serial de alta velocidad de Mitsubishi

• Función serva: El Ⅱ avanzado del control de la supresión de la vibración, Ⅱ adaptante del filtro, filtro robusto, auto-adaptando, ajuste One-Touch, función dura de la impulsión, función del registrador de la impulsión, trabaja a máquina las funciones de diagnóstico, la función del monitor de poder, control de rastro estupendo (nota 15), función perdida de la corrección del movimiento (nota 15)

• Función protectora: Atajo de la sobreintensidad de corriente, cierre regenerador de la sobretensión, cierre de la sobrecarga (termal electrónica), protección de recalentamiento del motor servo, protección de error del codificador, protección de error regenerador, protección del undervoltage, protección de apagón instantánea, protección de la velocidad excesiva, protección de error excesiva, detección y protección, protección del polo magnético de error linear del servocontrol

• Característica de la seguridad: STO (IEC/EN 61800-5-2)

• Funcionamiento seguro: - Estándares de la certificación de los terceros: Categoría 3 PL e, IEC 61508 SIL 3, CL 3, EN 61800-5-2 (nota 20) del EN ISO 13849-1 del EN 62061 SIL

• Funcionamiento de la respuesta: ms 8 o menos (STO entrado de atajo de la energía del →)

• Pruebe el pulso entrado (STO) (nota 7): Pruebe el intervalo del pulso: 1 herzios ~ 25 herzios, pulso de la prueba del tiempo: Hasta 1 ms

• Tiempo de fracaso peligroso medio previsto (MTTFd): ≧ 100 [año] (314a) de MTTFd

• Cobertura de diagnóstico (DC): DC = medio (medio), 97,6 [%]

• La probabilidad media de un fracaso peligroso (PFH): PFH = 6,4 × 10 -9 [1 h]

• Conformidad de ultramar: La correspondencia a los estándares internacionales y a las leyes, pageplease obediente de los estándares se refiere.

• Estructura (grado de la protección): Un poco sobre frío, ábrase (IP20)

• Montaje del contacto: - Fuente de alimentación trifásica entrada: Sí (nota 6)

• Fuente de alimentación monofásica entrada: Incorrecto

• Temperatura ambiente de la condición ambiental: Operación: 0 ° C ~ 55 ° C (ninguna congelación), almacenamiento: -20 ° C ~ 65 ° C (ninguna congelación)

• Humedad ambiente: Operación/almacenamiento: Derecho del 90% o menos (sin condensación)

• atmósfera: Dentro (ninguna luz del sol directa), ésa allí no es ningún gas corrosivo, gas inflamable, niebla del aceite, polvo y suciedad

• elevación: Sobre nivel del mar 2000 m o menos (nota 18)

• Resistencia de la vibración: 5,9 m/s 2, 10 herzios ~ 55 herzios (X, Y, Z cada dirección)

• masa [kilogramo]: 2,1

• Peso del envío: 3,1 kilogramos
