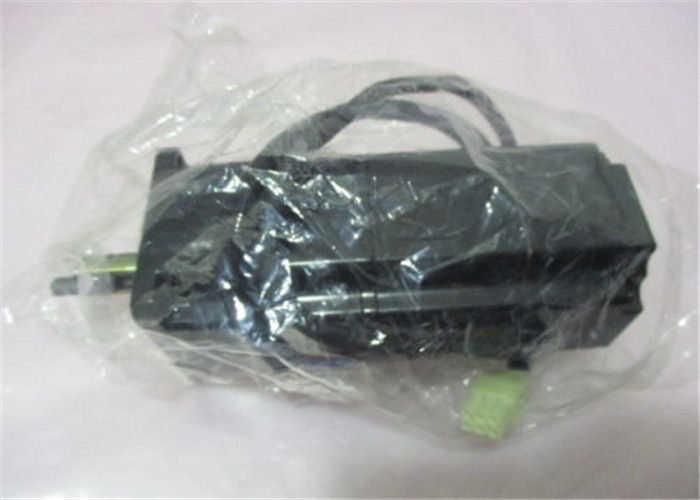

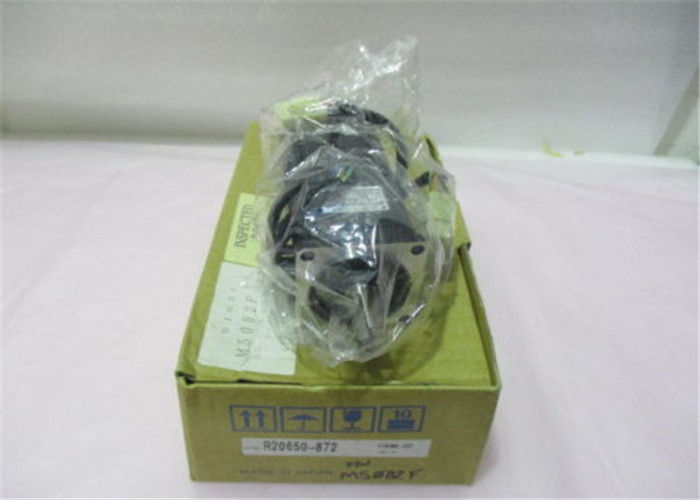

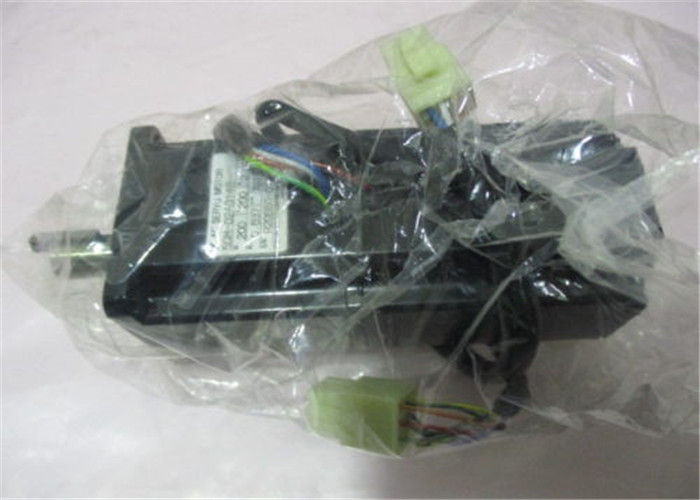

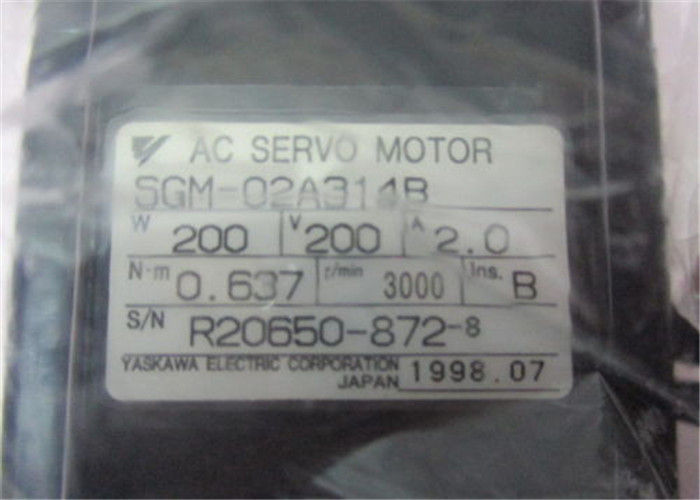

Estándar industrial eléctrico del motor servo 2.0A 3000r/Min 200V de SGM-02A314B

La longitud de cable entre la impulsión y el motor el E7 se debe instalar tan cerca como sea posible al motor minimizar la longitud del cable de transmisión del lado de la carga necesario entre la impulsión y el motor. Si el cable entre la impulsión y el motor es largo, la corriente de alta frecuencia de la salida aumentará, haciendo la corriente de salida de la impulsión aumentar también. Esto puede afectar a los dispositivos periféricos. Para prevenir esto, reduzca la longitud de cable siempre que sea posible, o en caso de necesidad, ajuste la frecuencia portadora (fije en C6-02) tal y como se muestra en del cuadro 2,6. La línea cables de transmisión del lado, cables de transmisión del lado de la carga y el cableado del control se debe funcionar con todo en un conducto separado. La atención cuidadosa a esta práctica recomendada del diseño evitará mucho el motor potencial y problemas relacionados de la impulsión.

El cableado de la tierra del „ observa las precauciones siguientes al conectar el cable de toma de tierra: 1. las impulsiones 208-240Vac deben tener una conexión de tierra con la resistencia menos que 100Ω. 2. las impulsiones 480Vac deben tener una conexión de tierra con la resistencia menos que 10Ω. 3. No comparta el cable de toma de tierra con otros dispositivos, tales como motores o equipo eléctrico grande-actual. 4. siempre utilizar un cable de toma de tierra que cumpla con estándares técnicos en el equipo eléctrico y minimice la longitud del cable de toma de tierra. La corriente de la salida atraviesa la impulsión. Por lo tanto, si la distancia entre la barra de tierra y el terminal de tierra es demasiado larga, potencial en el terminal de tierra de la impulsión llegará a ser inestable. 5. Cuando usando más de una impulsión, tenga cuidado de no colocar el cable de toma de tierra. Vea el higo 2,4.

El „ controla los terminales de tierra del circuito que la tarjeta desprendible del terminal de control de la impulsión proporciona dos terminales de tierra (TB3 y TB4 marcados) para aceptar la conexión del escudo del alambre del control. El escudo del alambre del control se debe conectar en este extremo solamente, el extremo contrario se debe aislar con la cinta eléctrica.

El alambre del circuito de control clasifica la conexión del hilo inductor de la referencia de la velocidad del modo automático (comando de velocidad) se hace a los terminales A1 o A2 (positivo de la señal), CA (campo común de la señal) y G (escudo) de la impulsión E7. Mantenga esta longitud de la ventaja tan corta como sea posible mantener calidad de señal. Se requiere el alambre protegido torcido Insulated de los pares (conductor 2 # 18 GA, Belden 8760 o equivalente). No funcione con estos alambres en el mismo conducto que otros alambres de la corriente ALTERNA o del control. El escudo debe ser conectado en este extremo solamente, tropezar y aislar el otro extremo. La señal A2 empleada es 4 a 20 mA con el sistema del parámetro H3-08 para “2: 4 - 20 mA”. Para 0 a 10 VDC, el parámetro H3-08 se fija para “0: 0 - 10 VDC” y el interruptor DIP del tablero de control E7 S1-2 deben estar en la posición de reposo. (Véase el higo 2,4). Para la operación remota, guarde la longitud del cableado del control hasta los 50m o menos. Separe el cableado del control de las líneas de alta potencia (energía de entrada, ventajas del motor o circuitos de la secuencia de la retransmisión) para reducir la inducción del ruido de los dispositivos periféricos. Al fijar velocidad ordena (las referencias de la frecuencia) de un potenciómetro externo de la velocidad (y no del operador de Digitaces), uso protegió los alambres de conductor doble retorcido y molió el escudo al terminal E (G), tal y como se muestra en del higo 2,3. Los números y los tamaños terminales del alambre se muestran en el cuadro 2,7.
