ANÁLOGO ENTRADO módulo redundante del PLC del módulo de fuente de alimentación IC693ALG223 CORRIENTE de 16 pintas

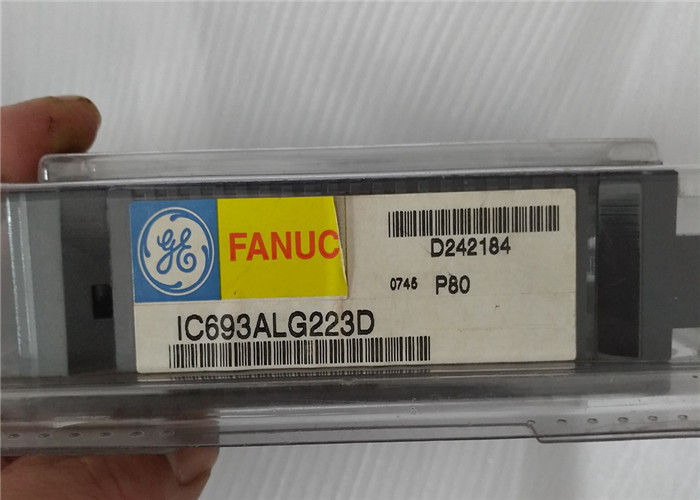

Ampliación de imagen :  ANÁLOGO ENTRADO módulo redundante del PLC del módulo de fuente de alimentación IC693ALG223 CORRIENTE de 16 pintas

Datos del producto:

Lugar de origen: ESTADOS UNIDOS
Nombre de la marca: GE Fanuc
Número de modelo: IC693ALG223

Pago y Envío Términos:

Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: NUEVO en caja original
Tiempo de entrega: 2-3 días del trabajo
Condiciones de pago: T / T, Western Union
Descripción detallada del producto
marca: GE Fanuc Modelo 1: IC693ALG223
Modelo 2: IC693ALG223C Modelo 3: IC693ALG223D
Modelo 4: IC693ALG223-FA Lugar de origen: LOS E.E.U.U.
Alta luz:

módulo de interfaz análogo

,

módulo de fuente de alimentación del plc

ANÁLOGO ENTRADO módulo redundante del PLC de GE Fanuc IC693ALG223 del módulo de fuente de alimentación CORRIENTE de 16 pintas

Número de los canales 1 a 16 a elección; escoja terminado

La corriente de entrada se extiende 0 a 20 4 a 20 del mA y 4 a 20 mA del mA, aumentados (a elección por el canal)

Calibración

Calibrado en la fábrica a:

µA 4 por cuenta en 4 a la gama de 20 mA

el µA 5 por cuenta en 0 a 20 4 a 20 mA del mA y aumentó la gama

Tarifa de la actualización 13 milisegundos (los 16 canales)

Resolución en el µA de 4-20 mA 4 (4 µA/bit)

Resolución en el µA de 0-20 mA 5 (5 µA/bit)

La resolución en 4-20 mA aumentó el µA 5 (5 µA/bit)

Exactitud absoluta

± 0,5% de la gama de temperaturas especificada excesiva completa de funcionamiento

Linearidades

El aislamiento 1500 voltios entre el lado del campo y la lógica echa a un lado

Voltios del voltaje de modo común 0 (canales de terminación única)

DB transcanal de Rejection> 80 de DC a 1 kilociclo

DB transcanal del rechazo 80 de DC a impedancia de entrada de 1 kilociclo

Impedancia de entrada 250 ohmios

Respuesta del filtro de paso bajo de la entrada 19 herzios

Gama del voltaje de fuente externa 20 a 30 VDC

Ondulación el 10% del voltaje de fuente externa

Entrada actual análoga - canal 16

IC693ALG223

El módulo de entrada actual análogo 16-Channel proporciona hasta 16 canales de entrada de terminación única, cada uno

capaz de convertir una señal de entrada análoga a un valor digital para el uso de acuerdo con de su

uso. Este módulo proporciona tres gamas entradas:

4 a 20 mA

0 a 20 mA

4 a 20 mA aumentados

OTROS PRODUCTOS SUPERIORES

Motor de Yasakawa, SG del conductor Motor HC-, ha de Mitsubishi
Módulos 1C-, 5X- de Westinghouse Emerson VE, KJ
Honeywell TC, TK Módulos IC de GE -
Motor A0- de Fanuc Transmisor EJA- de Yokogawa
Persona de contacto: Ana
Email: wisdomlongkeji@163.com
Teléfono móvil: +0086-13534205279

Productos similares

IC697ACC621

IC697ACC624

IC697ACC644

IC697ACC700

IC697ACC701

IC697ACC702

IC697ACC715

IC697ACC720

IC697ACC721

IC697ACC722

IC697ACC723

IC697ACC724

IC697ACC726

IC697ACC727

IC697ACC728

IC697ACC729

IC697ACC730

IC697ACC732

IC697ACC735

IC697ACC744

IC697ACC775

IC697ACC800

IC697ACC801

IC697ACC802

IC697ACC803

IC697ACC804

IC697ACC805

IC697ACC820

IC697ACC821

IC697ACC822

IC697ADC701

IC697ADC701RR

IC697ADS701

IC697ALG230

IC697ALG230RR

IC697ALG234

IC697ALG320

IC697ALG320RR

IC697ALG324

IC697ALG440

IC697ALG440RR

IC697ALG441

IC697ALG441RR

IC697ALG444

Gamas actuales

La gama del defecto es 4 a 20 mA con datos de usuario escalada de modo que 4 mA correspondan a una cuenta de 0 y 20 mA correspondan a una cuenta de 32000. Las otras gamas son seleccionadas cambiando los parámetros de la configuración usando el software del configurador IC641 o el programador de mano. La gama puede ser configurada de modo que entrar la gama sea 0 a 20 mA con datos de usuario escalada de modo que 0 mA correspondan a una cuenta de 0 y 20 mA correspondan a una cuenta de 32000. La resolución de 12 pedazos está por completo disponible sobre las 4 a 20 y 0 a 20 gamas del mA.

Una gama aumentada mA 4 a 20 puede también ser seleccionada. Cuando se selecciona esta gama, 0 mA corresponden a una cuenta de – 8000, 4 mA corresponden a una cuenta de 0 (cero) y 20 mA corresponden a una cuenta de +32000. La gama aumentada utiliza el mismo hardware que el 0 a la gama de 20 mA pero proporciona automáticamente 4 al escalamiento de la gama de 20 mA con excepción del hecho que los valores digitales negativos se proporcionan al usuario para los niveles actuales de entrada entre 4 mA y 0 mA. Esto le da la capacidad de seleccionar un límite bajo de la alarma que detecte cuando cae la corriente de entrada a partir 4 mA a 0 mA, que prevé la detección de falta del abierto-alambre en 4 a 20 usos del mA. Los límites de la alarma de cielo y tierra están disponibles en todas las gamas. Las gamas se pueden configurar en a por base del canal. El módulo también divulga la situación del módulo y la situación de la fuente del usuario-lado a la CPU.

Requisitos de alimentación y LED

Este módulo consume 120 mA del autobús 5V en la placa madre del PLC y también requiere 65 mA

corrientes más de la cresta de corriente de una fuente suministrada usuario de +24V (véase el cuadro 3-13, especificaciones).

Hay dos indicadores verdes del LED en el módulo que proporcionan la fuente del módulo y del usuario

situación. El top LED, AUTORIZACIÓN del MÓDULO proporciona la información de estado del módulo en ciclo inicial como

sigue:

EN: la situación es ACEPTABLE, módulo configurado;

DE: ningún poder o software de la placa madre que no corre (reloj de vigilancia medido el tiempo hacia fuera);

El destellar continuo del rapid: datos de configuración no recibidos de la CPU;

Flashes lentos, entonces APAGADO: diagnósticos de ciclo inicial fallados o error encontrado de la ejecución del código.

La parte inferior LED, AUTORIZACIÓN de la fuente del usuario, indica que el usuario proporcionó la fuente 24V está dentro

especificaciones, de tal modo permitiendo al lado análogo del módulo trabajar correctamente.

Ubicación en sistema

Este módulo se puede instalar en cualquier ranura de la entrada-salida de una placa de base de 5 o 10 ranuras en un PLC de la serie 90-30

sistema

Referencias usadas

El número de módulos de entrada actuales análogos 16-Channel que se pueden instalar en un sistema

depende de la cantidad de %AI y %I se refiere a disponible. Cada módulo utiliza AI 1 a 16%

referencias (dependiendo del número de canales permitidos) y de 8 a 40% yo (dependiendo de

referencias de la configuración de la situación de la alarma).

El número de módulos de entrada actuales análogos 16-Channel que se pueden instalar en un sistema

depende de la cantidad de %AI y %I se refiere a disponible. Cada módulo utiliza AI 1 a 16%

referencias (dependiendo del número de canales permitidos) y de 8 a 40% yo (dependiendo de

referencias de la configuración de la situación de la alarma).

Las referencias disponibles de %AI son: 64 en un modelo 311, el modelo 313, y modelan 323 el sistema, 128

en un sistema del modelo 331, 1024 en un modelo 340 y sistema 341, y 2048 en un modelo 351 y

Sistema del modelo 352.

El número máximo de módulos de entrada actuales análogos 16-Channel que se pueden instalar en a

el sistema es:

4 en un modelo 311, el modelo 313, y modelan el sistema 323

8 en un sistema del modelo 331

12 en un sistema del modelo 340 y del modelo 341

51 en un sistema del modelo 351 y del modelo 352

Al planear la configuración de módulo para su appl

Al planear la configuración de módulo para su uso usted debe también considerar la carga

capacidad de la fuente de alimentación instalada y los requisitos totales de la carga de todos los módulos que son

instalado en la placa de base.

Refiera al manual de la instalación del regulador programable de la serie 90-30, GFK-0356 para los detalles encendido

las fuentes y el módulo de alimentación cargan requisitos.
